Chip Vac™
(Sauger für Feststoffe)
Saugt Späne direkt in ein Fass - ohne bewegliche Teile!

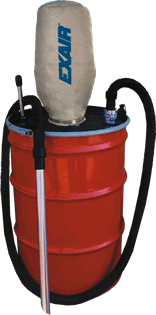

Was ist ein Chip Vac?
Unser Chip Vac nimmt trockene oder nasse Späne auf und leitet sie direkt in ein gewöhnliches 205-Liter-Fass. Der Chip Vac wird bei der Säuberung von Spänen auf Vorrichtungen, Böden und Arbeitsflächen in Bearbeitungsräumen, auf Drehbänken, Sägen, Mühlen und anderen industriellen Einrichtungen verwendet.

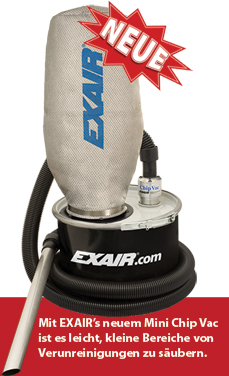

EXAIR's neues Mini Chip Vac System bietet die gleiche Reinigungskraft für kleine Arbeitsbereiche. Es wird mit einem 18 Liter Behälter und komplettem Zubehör geliefert.
Der Chip Vac entfernt abrasive Edelstahlspäne
von einer CNC-Fräsmaschine.
Warum das Chip Vac?
Der druckluftbetriebene Chip Vac ist ein leistungsstarker Industriesauger, der speziell zum Aufsaugen von Spänen entwickelt wurde. Er erzeugt eine Verwirbelung, die Metall-, Holz- oder Plastikspäne in ein 205-Liter-Fass einsaugt. Staubiges Material, wie z.B. Absorptionsmittel, wird in einem Feinfilterbeutel (0,1 Micron) aufgefangen, um die Umgebungsluft sauber zu halten.
Elektrisch betriebene Allzwecksauger sind nicht für den Gebrauch in industrieller Umgebung ausgelegt. Das Ergebnis ist, dass Motoren schnell verschleißen und Laufräder verstopfen. Der Chip Vac hat keine beweglichen Teile die sich abnutzen oder zerbrechen und gewährleistet dadurch eine lange Lebensdauer.
Der Hebelschlossfassdeckel des Chip Vac's passt auf ein gewöhnliches 205-Liter-Fass. In weniger als einer Minute kann der Chip Vac abgenommen und auf ein anderes Fass aufgebracht werden. Dies ist vorteilhaft, um verschiedene Materialien zum recyceln getrennt zu halten. Ständiges Anheben und Ausleeren von Schmutzfanggefäßen entfällt, da alle Späne direkt in das 205-Liter-Fass eingesaugt werden.
Anwendungen
|
Raumluft bleibt staubfrei, während der Chip |
Vorteile
|
Die Späne können direkt zum Recycling in |

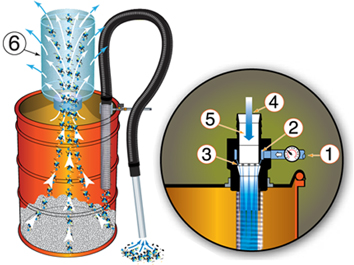

Wie funktioniert der Chip Vac?
Druckluft, normalerweise mit 5,5 bis 6,9 bar (80 bis 100 PSlG), strömt durch den Einlass (1) in eine ringförmige Mischkammer (2). Anschließend wird sie durch gerichtete Düsen (3) in den Hals injiziert. Diese Luftstrahlen erzeugen an der Ansaugöffnung (4) ein Vakuum, das Material ansaugt und durch das Gerät (5) beschleunigt. Ein Kniestück am Austritt richtet die Luft in einer Zyklonbewegung gegen die Innenwand des Fasses. Späne und andere Feststoffe fallen im Fass zu Boden. Der Luftstrom entweicht durch den Auslass im Fassdeckel (7). Schwebstoffe werden in dem 0,1 µm-Filterbeutel aufgefangen.
Das Chip Vac System kann mit einem oben offenen Fass aus Stahl, Fiberglas oder Kunststoff kombiniert werden, das sich in gutem Zustand befindet (ANSI Standard #MH2-1977). Um Materialverschmutzung zu verhindern, kann ein Kunststoff-Fasseinsatz in das Fass eingelegt werden.
Technische Daten
| Eingangsdruck | Luftverbrauch | ||||
|---|---|---|---|---|---|
| Modell | PSIG | BAR | SCFM | l/min | Lufteingang |
| 6193/6293 | 80 | 5.5 | 40 | 1132 | 3/8 NPT |
| 6193-5 | 80 | 5.5 | 33 | 934 | 3/8 NPT |
Der Luftverbrauch wird minimiert, wenn die entsprechende Luftmenge eingesetzt wird, die für das
Aufsaugen von Spänen erforderlich ist.
Chip Vac Modell
BSP -Gewinde erhältlich - bitte wenden Sie sich an uns
| Modell | Beschreibung |
|---|---|
| 6193 | Chip Vac System – inklusive Chip Vac, Hebelschlossfassdeckel, Absperrventil, Filterbeutel, chemikalienbeständiger Schlauch von 3 m Länge (38mm i.D.), Spanstab, Verlängerungen, Fugendüse, Bürste, Siphon- und Bodendüse (das Fass ist nicht enthalten). |
| 6293 | Deluxe Chip Vac System - wie oben, jedoch zusätzlich Fassroller (das Fass ist nicht enthalten) |
| 6193-5 | Mini Chip Vac System – inklusive Chip Vac (3/8 NPT), Absperrventil, Filterbeutel, 18 Liter-Behälter mit Deckel und Sicherungsring, chemikalienbeständiger Schlauch von 3 m Länge (38mm i.D.), Aluminium Spanstab, (2) Verlängerungen, Fugendüse, Bürste, Siphon- und Bodendüse (das Fass ist nicht enthalten). |
| Modell | Beschreibung |
|---|---|
| 6804 | Ersatzfilter, 0,1 Micron, 95% Wirkungsgrad |
| 9001 | Druckluftfilter mit automatischem Kondensatablass, 3/8 NPT, 65 SCFM (1841 l/min) |
| 9005 | Entöler, 3/8 NPT, 15-37 SCFM (425-1048 l/min) |
| 9041 | Fassroller |
Das Chip Vac System; Modell 6193, beinhaltet einen |
Das Mini Chip Vac System, Modell 6193-5, beinhaltet |
Das Deluxe Chip Vac System, Modell 6293, beinhaltet alle Einzelteile wie Modell 6193 (Abbildung links) und zusätzlich einen Fassroller, Modell 9041. |
