Cabinet Coolers^®
 (Schaltschrankkühler)

Schluss mit Ausfallzeiten zur Kontrolle der Elektronik aufgrund von Hitze, Verschmutzungen und Feuchtigkeit!

Cabinet Coolers entsprechen NEMA 4, 4X und NEMA 12 und sind

Was sind Schaltschrankkühler?

Unsere Schaltschrankkühler bieten eine preiswerte und verlässliche Art der Kühlung und Säuberung elektronischer Schaltschränke. Sie enthalten ein Wirbelrohr zur Erzeugung kalter Luft aus Druckluft – ohne bewegliche Teile. Der kompakte Cabinet Cooler lässt sich mit einem elektrischen Standard Knockout innerhalb von Minuten installieren. Die NEMA 4, 4X und 12 Cabinet Coolers, die der NEMA-Bewertung für das Gehäuse entsprechen, sind in zahlreichen Kühlkapazitäten für große und kleine Schaltschränke erhältlich.

Mit einem NEMA 4 Cabinet Cooler Modell 4830 wird
ein Schaltschrank mit Luft von -7°C gekühlt, wobei der
Innenraum trocken bleibt.

Warum Schaltschrankkühler?

Das in den Cabinet Cooler Systemen enthaltene Wirbelrohr besteht aus Edelstahl. Die Widerstandsfähigkeit von Edelstahl gegenüber Abnutzung, Korrosion und Oxidation gewährleistet eine lange Lebensdauer und einen wartungsfreien Betrieb. Sämtliche EXAIR Cabinet Cooler sind UL Listed.

Cabinet Cooler sind kompakt wie dieses Modell 4608
NEMA 4, das nur 127 mm Höhe misst.

Anwendungen

HIER klicken, um zum Leitfaden zur Größenermittlung zu gelangen
Programmierbare Steuerungen Anlagenbedienschränke Motorleitstände Relaisschalttafeln NC/CNC Systeme Modulleitstände CCTV-Kameras Computergehäuse Kaltlasergehäuse Elektronische Skalen Geräte für die Lebensmittelbranche

Wie funktionieren Schaltschrankkühler?

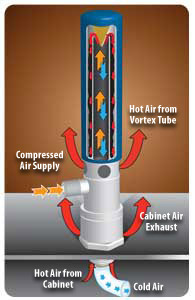

Druckluft tritt in den mit einem Wirbelrohr betriebenen Cabinet Cooler ein und wird in zwei Ströme aufgeteilt, einen heißen und einen kalten. (Weitere Informationen über den Betrieb von Wirbelrohren finden Sie im Abschnitt "Wirbelrohre".) Die heiße Luft aus dem Wirbelrohr wird gedämpft und tritt aus dem Auslass des Wirbelrohrs aus. Die kalte Luft wird über den Kaltluftverteilersatz in den Schaltschrank ausgestoßen. Die verdrängte warme Luft im Schrank steigt auf und wird durch den Luftauslass des Schranks mit einem leichten Überdruck in die Atmosphäre abgegeben. Auf diese Weise wird der Schaltschrank zugleich gekühlt und mit reiner, kühler Luft gespült. In die Schalttafel kann zu keinem Zeitpunkt Außenluft eindringen.

Auswahl des richtigen Modells

HIER klicken, um zum Leitfaden zur Größenermittlung zu gelangen

EXAIR Schaltschrankkühler sind mit oder ohne Thermostat erhältlich. Die Kühler im Dauerbetrieb (Modellreihe 4200 und 4700) sind empfohlen, wenn eine konstante Kühlung und ein konstanter Überdruck gewünscht sind. Die thermostatisch geregelte Modellreihe (Serie 4300 und 4800) spart Luft ein, weil die Kühler nur aktiviert werden, wenn die Temperatur im Inneren ein kritisches Level erreicht hat. Der verstellbare Thermostat ist werkseitig auf 35°C (95°F) eingestellt. Thermostat-Systeme sind dann sinnvoll, wenn die Wärmeentwicklung variabel und kein konstanter Überdruck notwendig ist.

Alle EXAIR Schaltschrankkühler-Systeme beinhalten einen 5 Micron Filter mit automatischem Kondensatablass für die Druckluftversorgung und ein Schlauchkit, damit die kalte Luft immer im Gehäuse zirkulieren kann. Mehr Details siehe unten.

Hitze kann Ihre Maschinen zum Stillstand bringen

Es passiert, wenn Sie es am wenigsten erwarten. Hohe Temperaturen können die Elektronik Ihrer Maschinensteuerung erhitzen, was möglicherweise zu falschen Messungen, Ausfällen oder verschmorten Leiterplatten führt. Eine Kühlung des Schaltschrankes beseitigt diese Probleme aber wie kann sie bewerkstelligt werden?

Es besteht eine hohe Schockgefahr, wenn
die Schalttafeltür geöffnet wird und ein
Ventilator heiße, schmutzige Fabrikluft auf
die Elektronik bläst.

Wärmetauscher und Wärmerohre

Diese Methoden haben bei Sommerhitze deutliche Grenzen. In vielen Fällen liegt die Temperatur in der heißen Fabrik an einem Sommertag nahe derjenigen innerhalb des Gehäuses. Der Temperaturunterschied reicht für einen effektiven Wärmeaustausch nicht aus.

Klimaanlagen mit Kühlmitteleinheit

Diese Kühler sind teuer, benötigen fast einen Tag zur Installation und sind störanfällig, wenn Staub und Schmutz die Filter verstopfen. Vibrationen von Maschinen tragen zum Ausfall von Komponenten und zum Verlust von Freon bei. Die Lebenserwartung der meisten Kompressoren liegt bei 2,5 Jahren im Dauerbetrieb. Die durchschnittlichen Austauschkosten für einen defekten Kompressor betragen 750$ plus Installation. Oft steht kein direkter Bodenabfluss für das Kondensatrohr zur Verfügung.

EXAIR Schaltschrankkühler^®

Die druckluftbetriebenen Schaltschrankkühler sind eine kostengünstige Lösung. NEMA 12, 4 und 4X-Modelle sind verfügbar. Sie sind sehr kompakt und in nur wenigen Minuten installiert. Hierzu wird der Cabinet Cooler am Gehäuse durch ein gebohrtes Loch oder ein elektrisches Ausbrechloch montiert. Beim Einsatz eines Thermostats wird Druckluft nur bei Aktivierung des Schaltschrankkühlers verbraucht, sobald die Innentemperatur ein kritisches Level erreicht hat.

Die druckluftbetriebenen Schaltschrankkühler sind eine kostengünstige Lösung. NEMA 12, 4 und 4X-Modelle sind verfügbar. Sie sind sehr kompakt und in nur wenigen Minuten installiert. Hierzu wird der Cabinet Cooler am Gehäuse durch ein gebohrtes Loch oder ein elektrisches Ausbrechloch montiert. Beim Einsatz eines Thermostats wird Druckluft nur bei Aktivierung des Schaltschrankkühlers verbraucht, sobald die Innentemperatur ein kritisches Level erreicht hat.

Umgebungsbedingte Überlegungen

NEMA 12 (IP52) Schaltschrankkühler (staub- und ölgeschützt) sind ideal für allgemeine Industrieanwendungen, wo keine Flüssigkeiten oder Korrosionen vorhanden sind.

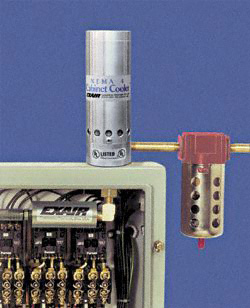

Die Schaltschrankkühler der Schutzklasse NEMA 4 (IP56) (staubdicht, öldicht, spritzwassergeschützt, für den Betrieb in Innenräumen und im Freien) enthalten ein Druckentlastungsventil sowohl für das Wirbelrohr als auch für den Luftaustritt des Schrankes. Dieses Ventil schließt sich und dichtet ab, wenn der Kühler nicht in Betrieb ist, um die Intaktheit einer Kapselung nach NEMA 4 beizubehalten.

NEMA 4X (IP56) Schaltschrankkühler bieten den gleichen Schutz wie die NEMA4 Modelle, sind aber aus Edelstahl für Lebensmittel- und korrosive Umgebungen.

Spezifikationen

Spezial-Schaltschrankkühler

EXAIR fertigt Spezial NEMA 12, 4 und 4X Schaltschrankkühler, passend für speziell:

Hochtemperatur-Schaltschrankkühler (siehe oben rechts) für Umgebungstemperaturen von 52°C bis 93°C (125°F - 200°F) sind verfügbar. Die Komponenten im Inneren widerstehen hohen Temperaturen, die z.B. in der Nähe von Ofenanlagen etc. entstehen.

Duale Cabinet Cooler Systeme (Duale Schaltschrankkühlersysteme)

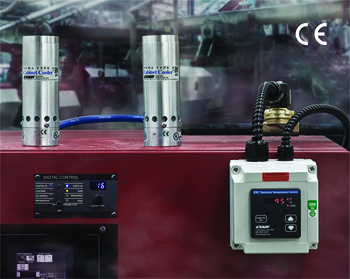

EXAIR's duale Schaltschrankkühlersysteme sind ideal für große elektrische Schaltschränke mit hoher Wärmebelastung. Duale Cabinet Cooler sind mit Kühlkapazitäten von 1170, 1405 und 1640 Watt (4000, 4800 und 5600 Btu/hr.) verfügbar. Duale Cabinet Cooler Systeme erhalten Sie als NEMA12, NEMA 4 und NEMA 4X-Modelle. Für nähere Informationen wenden Sie sich bitte an uns.

Schlauch-Set für die Kaltluftseite

Schlauch-Set für die Kaltluftseite: Das Set beinhaltet einen Vinyl-Luftschlauch, über den die Kaltluft zur Zirkulation oder zur punktuellen Kühlung einströmt sowie Schlauchanschlüsse und selbstklebende Halterungen zur Schlauchführung.

Filterung: Die EXAIR Cabinet Cooler Systeme enthalten einen automatischen Wasserableit- und Schmutzfilter mit 5 µm. Dieses Filter ist entscheidend für den Schutz der Elektronik vor Wasser in der Druckluftleitung. Falls Öl in der Druckluft enthalten ist, wird ein Koagulations-Filter (Ölbeseitigungsfilter) empfohlen, z.B. das Modell 9005 von EXAIR.

Luftfeuchtigkeit: Bei einem Cabinet Cooler stabilisiert sich im Dauerbetrieb die relative Feuchte im Gehäuse bei 45%. Innerhalb des Gehäuses kondensiert keine Feuchtigkeit. (Das Gehäuse muss zum Verhindern von Kondensation abgedichtet sein.)

Lufteingangstemperatur: Die Cabinet Cooler Systeme liefern eine Temperaturabsenkung um 28°C (50°F) gegenüber der Temperatur der Druckluftversorgung, wenn der Eingangsdruck 5,5 BAR (80 PSIG) beträgt. Erhöhte Eingangstemperaturen erzeugen einen entsprechenden Temperaturanstieg der Kaltluft und eine Verringerung der Kühlleistung. Auch niedrigerer Druck verringert die Kühlleistung.

Befestigung: Der Cabinet Cooler wird am Gehäuse durch ein gebohrtes Loch oder ein elektrisches Ausbrechloch montiert. Die NEMA 12 Schaltschrankkühler können oben oder seitlich befestigt werden. NEMA 4 und 4X Schaltschrankkühler müssen oben oder seitlich am Schrank mit dem neuen Befestigungsset befestigt werden.

Magnetventil und Thermostat: Schaltschrankkühler mit Thermostat beinhalten ein Magnetventil und ein Thermostat. Dadurch wird der Druckluftverbrauch auf die Zeit begrenzt, solange die Kühlung benötigt wird. Das Magnetventil hat 120V, 60 Hz oder 110V, 50 Hz. Es ist UL-anerkannt und CSA zertifiziert.

Das Thermostat ist ab Werk auf 35°C (95°F) eingestellt. Normalerweise hält es die Temperatur im Schrank auf ±1°C (2°F) konstant. Es ist für 120 V, 50/60 Hz ausgelegt und ist UL-anerkannt sowie CSA-zertifiziert.

Elektronische Temperaturregelung

Elektronische Temperaturregelung

Die ETC (Electronic Temperature Control, Elektronische Temperaturregelung) von EXAIR unterstützt eine genaue Temperaturregelung für Ihren Schrank. Die Temperatur wird mit einer Genauigkeit von ± 0,56°C (1°F) der Einstellung gehalten. Die digitale Anzeige zeigt die Innentemperatur des Schaltschranks an und aktiviert das Magnetventil (enthalten) nur dann, wenn die Temperatureinstellung überschritten wird. Das aus ABS/PC-Kunststoff bestehende Gehäuse der ETC ist für Umgebungen entsprechend NEMA 12, 4 und 4X (IP 52 und 56) geeignet. (Cabinet Cooler nicht enthalten.)

Wenden Sie sich an uns, um diese seitlichen
Befestigungssets zu erwerben.

Seitliches Befestigungsset für Schaltschrankkühler

EXAIR's neue seitliche Befestigungssets für Schaltschrankkühler bieten eine komfortable Befestigung am Seitenteil eines Gehäuses oder Schaltschrankes (NEMA 4 und 4X Schaltschrankühler müssen vertikal befestigt werden.) Die seitlichen Befestigungssets entsprechen der NEMA-Anforderung für kleine und große Schaltschranke in NEMA 12, 4 und 4X. Sie werden mittels eines standardmäßig angebrachten elektrischen Bohrlochs (1-1/2 NPS) befestigt. Die seitlichen Befestigungssets für NEMA12 Kühler sind aus Aluminium, die für NEMA4 und 4X aus Edelstahl, Typ 303.

Die seitlichen Befestigungssets sind bei kleinen oder großen Schaltschränken mit Schaltschrankkühlern einsetzbar, die eine Kühlkapazität von bis zu 820 W (706 kcal/h bzw. 2800 Btu/hr.) bieten.

Installations- und Gebrauchsanweisungen

Kleiner NEMA 12 Schaltschrankkühler

Großer NEMA 4-4X Schaltschrankkühler

ETC (Elektronische Temperatursteuerung)

Katalog

» Eputec Katalog 2012 Kapitel: Schaltschrankkühler (Cabinet Coolers) (PDF ~3,3MB)

» zurück zur Produktübersicht: Schaltschrankkühler
