Adjustable Air Amplifiers™
(Regelbare Luftstromverstärker)
Modell 6042 2" (51mm) Adjustable Air
Amplifiers mit Drehgelenken kühlen induktiv
erwärmte Wellen vor der Installation der Naben.
Was sind Adjustable Air Amplifiers (Regelbare Luftstromverstärker)?
Die Adjustable Air Amplifier (Regelbare Luftstromverstärker) besitzen ein gutes Verstärkungsverhältnis und sind sehr einfach in der Nutzung. Der Luftspalt ist unendlich verstellbar, so dass der Verbrauch und die Ausgangsströmung von einem "Hauch" bis zu einem "Stoß" reguliert werden können. Sie sind in Aluminium erhältlich oder in Edelstahl für die Nahrungsmittelindustrie, höhere Temperaturen (204°C) und korrosive Anwendungen. Ebenso sind Air Amplifier aus Edelstahl für hohe Temperaturen bis zu 374°C erhältlich. Bitte wenden Sie sich uns.
Die Kraft und die Strömung des Adjustable Air Amplifiers wird durch Drehung der Auslassöffnung (bei lockerem Rändelring) reguliert, wodurch sich der ständige Luftspalt öffnet oder schließt. Wenn die gewünschte Leistung erreicht ist, kann der Rändelring festgestellt werden, um die Strömung in dieser Einstellung zu halten. In den meisten Fällen ist ein Luftspalt von 0,05 mm bis 0,10 mm ideal.
Eine Reihe von verstellbaren Air |
Verstellbare Air Amplifier und High |
Einstellbare Luftstromverstärker werden im |
Adjustable Air Amplifier - Leistungsdaten bei 5.5 BAR
Mit Hilfe von verstellbaren Air Amplifiers
(Venturidüsen), Modell 6042 (51mm),
werden Metallteile getrocknet.
| Luftverbrauch | Luftstrom-verstärkung | Luftmenge am Austritt | Luftmenge beim Abstand von 152mm | Geräuschpegel | ||||
|---|---|---|---|---|---|---|---|---|
| MODELL | SCFM | l/min | Ratio | SCFM | l/min | SCFM | l/min | dBA |
| 6030 6040 |
8.9 | 252 | 10 | 89 | 2.430 | 267 | 7.556 | 78 |
| 6031 6041 |
12.9 | 365 | 16 | 206 | 5.635 | 618 | 17.489 | 81 |
| 6032 6042 |
21.5 | 608 | 20 | 430 | 11.739 | 1290 | 36.507 | 82 |
| 6033 6043 |
35.2 | 997 | 22 | 774 | 21.928 | 2323 | 65.784 | 83 |
| 6034 6044 |
50 | 1.415 | 24 | 1200 | 33.960 | 3600 | 101.880 | 84 |
| (getestet mit einem justierten Luftspalt von 0,05 mm) |
Wie man beim Adjustable Air Amplifier die Gesamt-Luftaustrittsmenge und Luftverbrauch bestimmt
Gesamtluftdurchsatz: Aus den Leistungskurven (siehe oben) können Sie die gesamte Luftaustrittsmenge für jeden Adjustable Air Amplifier bei einem beliebigen Druck bestimmen.
Beispiel: Ein Modell 6031 mit einem Druck von 4,1 BAR (60 PSIG) hat eine Luftaustrittsmenge von 4.672 l/min (165 SCFM).
Luftverbrauch: Teilen Sie die gesamte Luftaustrittsmenge durch das Verstärkungsverhältnis (abzulesen in der Tabelle oberhalb) um den Luftverbrauch für irgend einen Adjustable Air Amplifier bei beliebigem Druck zu bestimmen.
Im Beispiel oberhalb hat das Modell 6031 mit einem Druck von 4,1 BAR (60 PSIG) eine Gesamtluftaustrittsmenge von 4.672 l/min. (165 SCFM). Teilt man diese Luftaustrittsmenge durch sein Verstärkungsverhältnis von 16 ergibt sich ein Luftverbrauch von 292 l/min. (10.3 SCFM).

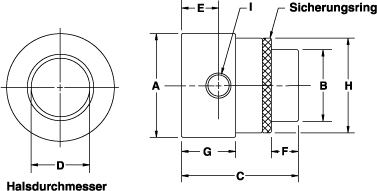

Adjustable Air Amplifier Abmessungen
| Adjustable Air Amplifier Maße | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MODELL | UOM | A | B | C | D | E | F | G | H | I |
| 6030 6040 |
in | 1.50 | 0.75 | 2.22 | 0.45 | 0.72 | 0.56 | 1.06 | 1.25 | 1/8 NPT |
| mm | 38 | 19 | 57 | 11 | 18 | 14 | 27 | 32 | ||
| 6031 6041 |
in | 2 | 1.25 | 2.88 | 0.84 | 1 | 0.75 | 1.38 | 1.75 | 1/4 NPT |
| mm | 51 | 32 | 73 | 21 | 25 | 19 | 35 | 44 | ||
| 6032 6042 |
in | 3.13 | 2 | 3.25 | 1.64 | 1.06 | 0.75 | 1.50 | 2.75 | 3/8 NPT |
| mm | 79 | 51 | 83 | 42 | 27 | 19 | 38 | 70 | ||
| 6033 6043 |
in | 4 | 3 | 4.06 | 2.20 | 1.22 | 1.25 | 1.83 | 3.50 | 1/2 NPT |
| mm | 102 | 76 | 103 | 56 | 31 | 32 | 46 | 89 | ||
| 6034 6044 |
in | 5 | 4 | 5 | 3.02 | 1.50 | 1.75 | 2.13 | 4.50 | 1/2 NPT |
| mm | 127 | 102 | 127 | 77 | 38 | 44 | 54 | 114 | ||
Luftströmungsfeld
| MODELL | A | B | C | D | |
|---|---|---|---|---|---|
| 6030 6040 |
in | 1.50 | 2.40 | 4.20 | 6 |
| mm | 38 | 61 | 107 | 152 | |
| 6031 6041 |
in | 2 | 2.90 | 4.70 | 6.50 |
| mm | 51 | 74 | 119 | 165 | |
| 6032 6042 |
in | 2.50 | 3.40 | 5.20 | 7 |
| mm | 64 | 86 | 132 | 178 | |
| 6033 6043 |
in | 3.50 | 4.60 | 6.50 | 8 |
| mm | 89 | 117 | 165 | 203 | |
| 6034 6044 |
in | 5 | 5.80 | 7.40 | 9 |
| mm | 127 | 147 | 188 | 229 | |
Elektronischer Strömungsschalter für Druckluft (EFC)
EXAIR's EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckuftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie diese abschaltet, wenn kein Objekt vorhanden ist. Klicken Sie hier, um mehr Informationen zu erhalten.
Modelle
BSP -Gewinde erhältlich - bitte wenden Sie sich an uns
| » Aluminium Adjustable Air Amplifier | |
|---|---|
| Modell | Beschreibung |
| 6040 | 3/4" (19mm) Aluminium Adjustable Air Amplifier |
| 6041 | 1-1/4" (32mm) Aluminium Adjustable Air Amplifier |
| 6042 | 2" (51mm) Aluminium Adjustable Air Amplifier |
| 6043 | 3" (76mm) Aluminium Adjustable Air Amplifier |
| 6044 | 4" (102mm) Aluminium Adjustable Air Amplifier |
| » Edelstahl Adjustable Air Amplifier | |
|---|---|
| Modell | Beschreibung |
| 6030 | 3/4" (19mm) Edelstahl Adjustable Air Amplifier |
| 6031 | 1-1/4" (32mm) Edelstahl Adjustable Air Amplifier |
| 6032 | 2" (51mm) Edelstahl Adjustable Air Amplifier |
| 6033 | 3" (76mm) Edelstahl Adjustable Air Amplifier |
| 6034 | 4" (102mm) Edelstahl Adjustable Air Amplifier |
| » Zubehör | |
|---|---|
| Modell | Beschreibung |
| 9001 | Druckluftfilter mit automatischem Kondensatablass, 3/8 NPT, 65 SCFM (1841 SLPM) |
| 9032 | Druckluftfilter mit automatischem Kondensatablass, 1/2 NPT, 90 SCFM (2547 SLPM) |
| 9002 | Druckluftfilter mit automatischem Kondensatablass, 3/4 NPT, 220 SCFM (6230 SLPM) |
| 9005 | Entöler, 3/8 NPT, 15-37 SCFM (425-1048 SLPM) |
| 9006 | Entöler, 3/4 NPT, 50-150 SCFM (1415-4248 SLPM) |
| 9008 | Druckregler mit Manometer, 1/4 NPT, 50 SCFM (1416 SLPM) |
| 9033 | Druckregler mit Manometer, 1/2 NPT, 100 SCFM (2830 SLPM) |
| 9009 | Druckregler mit Manometer, 3/4 NPT, 220 SCFM (6230 SLPM) |
