Super Air Amplifiers™
(Venturidüsen)
Be- und Entlüftung, Kühlung, Trocknung und Reinigung – ohne bewegliche Teile!
Eine Kombination aus den Modellen 120022 2"
(51mm) Super Air Amplifier und 1122 2" Super Air
Nozzles blasen Getriebe nach der maschinellen
Bearbeitung ab.
Was sind Super Air Amplifiers?
Die Super Air Amplifier besitzen das höchste Verstärkungsverhältnis und sind die effizientesten aller Air Amplifier. Bei dem patentierten* Design wird eine spezielle Abstandsfolie (Shim) verwendet, um die Komponenten in der entscheidenden Position zu halten. Infolgedessen wird eine präzise Druckluftmenge in exakten Intervallen zum Zentrum des Super Air Amplifiers abgegeben. Durch diese Luftstrahlen wird eine konstante Ausströmung mit hoher Geschwindigkeit über die gesamte Querschnittsfläche erzeugt.
Die Super Air Amplifier werden mit einem Luftschlitz von 0,08 mm geliefert, der für die meisten Anwendungen ideal ist. Die Strömung und die Kraft lassen sich erhöhen, indem die Abstandsfolie durch eine dickere Folie von 0,15 mm oder 0,23 mm ersetzt wird. *Patent #5402938
(2) Modelle 120022 2" Super Air Ampilfier trocknen Kleinteile, während Sie auf einem Förderband weitertransportiert werden. |
(5) Modelle 120022 2" (51mm) Super Air Amplifier kühlen LKW-Kolben vor der Messung. |
Sondermodelle verfügbar! Bitte wenden Sie sich an uns. |
Super Air Amplifier Leistungsdaten bei 5.5 BAR
| Luftverbrauch | Luftstrom-verstärkung | Luftmenge am Austritt |
Luftmenge beim Abstand von 152mm |
Geräuschpegel | ||||
|---|---|---|---|---|---|---|---|---|
| MODELL | SCFM | l/min | Ratio | SCFM | l/min | SCFM | l/min | dBA |
| 120020 | 6,1 | 173 | 12 | 73 | 2.066 | 219 | 6,198 | 69 |
| 120021 | 8,1 | 229 | 18 | 146 | 4.132 | 436 | 12,339 | 72 |
| 120022 | 15,5 | 439 | 22 | 341 | 9.650 | 1.023 | 28,951 | 72 |
| 120024 | 29,2 | 826 | 25 | 730 | 20.659 | 2.190 | 61,977 | 73 |
| 120028 | 120 | 3.396 | 25 | 3.000 | 84.900 | 9.000 | 254,700 | 88 |
Wie man die gesamte Luftaustrittsmenge und den Luftverbrauch des Super Air Amplifiers ermittelt:

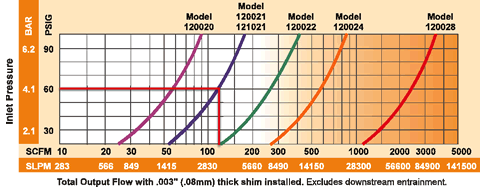

Gesamtluftdurchsatz: Aus den Leistungskurven (siehe oben) können Sie die gesamte Luftaustrittsmenge für jeden Super Air Amplifier bei einem beliebigen Druck bestimmen.
Beispiel: Ein Modell 120021 mit einem Druck von 4,1 BAR (60 PSIG) hat eine Luftaustrittsmenge von 3.398 l/min (120 SCFM).
Luftverbrauch: Teilen Sie die gesamte Luftaustrittsmenge durch das Verstärkungsverhältnis (abzulesen in der Tabelle oberhalb) um den Luftverbrauch für irgendeinen Super Air Amplifier bei beliebigem Druck zu bestimmen.
Im Beispiel oberhalb , hat das Modell 120021 mit einem Druck von 4,1 BAR (60 PSIG) eine Gesamtluftaustrittsmenge von 120 SCFM (3398 SLPM). Teilt man diese Luftaustrittsmenge durch sein Verstärkungsverhältnis von 18 ergibt sich ein Luftverbrauch von 189 l/min. (6.7 SCFM).
Super Air Amplifier Maße
Modell 120028
Modell 120020-120024
| Super Air Amplifier Maße | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MODELL | A | B | C | D | E | F | G | H | I | J | K | L | |
| 120020 | in | 0.45 | 0.75 | 0.98 | 1.77 | 2.28 | 0.20 | 0.18 | 0.53 | 0.73 | 2.50 | 0.59 | 1/8 NPT |
| mm | 11 | 19 | 25 | 45 | 58 | 5 | 5 | 13 | 19 | 64 | 15 | ||
| 120021 | in | 0.84 | 0.94 | 1.50 | 2.40 | 3.03 | 0.27 | 0.21 | 0.75 | 1.22 | 2.88 | 0.59 | 1/4 NPT |
| mm | 21 | 24 | 38 | 61 | 77 | 7 | 5 | 19 | 31 | 73 | 15 | ||
| 120022 | in | 1.64 | 1.69 | 2.95 | 3.58 | 4.14 | 0.27 | 0.25 | 0.75 | 2 | 3 | 0.62 | 3/8 NPT |
| mm | 42 | 43 | 75 | 91 | 105 | 7 | 6 | 19 | 51 | 76 | 16 | ||
| 120024 | in | 3.02 | 2.81 | 4.91 | 6.89 | 8.42 | 0.55 | 0.55 | 1.75 | 3.97 | 4.75 | 0.94 | 1/2 NPT |
| mm | 77 | 71 | 125 | 175 | 214 | 14 | 14 | 44 | 101 | 121 | 24 | ||
| 120028 | in | 6.20 | 4.50 | 9 | --- | 11.25 | --- | --- | 2.44 | 8 | 8.94 | 1.79 | 3/4 NPT |
| mm | 157 | 114 | 229 | --- | 286 | --- | --- | 62 | 203 | 227 | 45 | ||
Luftströmungsfeld
Modelle 120020-120024
Modell 120028
| MODELL | A | B | C | D | |
|---|---|---|---|---|---|
| 120020 | in | 1.25 | 2.20 | 4.10 | 6 |
| mm | 32 | 56 | 104 | 152 | |
| 120021 | in | 2 | 2.90 | 4.70 | 6.50 |
| mm | 51 | 74 | 119 | 165 | |
| 120022 | in | 2.75 | 3.55 | 5.15 | 6.75 |
| mm | 70 | 90 | 131 | 171 | |
| 120024 | in | 4.50 | 5.30 | 6.90 | 8.50 |
| mm | 114 | 135 | 175 | 216 | |
Elektronischer Strömungsschalter für Druckluft (EFC)
EXAIR's EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckuftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie diese abschaltet, wenn kein Objekt vorhanden ist. Klicken Sie hier, um mehr Informationen zu erhalten.
Modelle
BSP -Gewinde erhältlich - bitte wenden Sie sich an uns
| » Super Air Amplifier | |
|---|---|
| Modell | Beschreibung |
| 120020 | 3/4" (19mm) Super Air Amplifier |
| 120021 | 1-1/4" (32mm) Super Air Amplifier |
| 120022 | 2" (51mm) Super Air Amplifier |
| 120024 | 4" (76mm) Super Air Amplifier |
| 120028 | 8" (102mm) Super Air Amplifier |
| » Super Air Amplifier Shim Sets | |
|---|---|
| Modell | Beschreibung |
| 120320 | 3/4" (19mm) Super Air Amplifier Shim Set |
| 120321 | 1-1/4" (32mm) Super Air Amplifier Shim Set |
| 120322 | 2" (51mm) Super Air Amplifier Shim Set |
| 120324 | 4" (76mm) Super Air Amplifier Shim Set |
| 120328 | 8" (102mm) Super Air Amplifier Shim Set |
| » Zubehör | |
|---|---|
| Modell | Beschreibung |
| 9001 | Druckluftfilter mit automatischem Kondensatablass, 3/8 NPT, 65 SCFM (1841 SLPM) |
| 9032 | Druckluftfilter mit automatischem Kondensatablass, 1/2 NPT, 90 SCFM (2547 SLPM) |
| 9002 | Druckluftfilter mit automatischem Kondensatablass, 3/4 NPT, 220 SCFM (6230 SLPM) |
| 9005 | Entöler, 3/8 NPT, 15-37 SCFM (425-1048 SLPM) |
| 9006 | Entöler, 3/4 NPT, 50-150 SCFM (1415-4248 SLPM) |
| 9008 | Druckregler mit Manometer, 1/4 NPT, 50 SCFM (1416 SLPM) |
| 9033 | Druckregler mit Manometer, 1/2 NPT, 100 SCFM (2830 SLPM) |
| 9009 | Druckregler mit Manometer, 3/4 NPT, 220 SCFM (6230 SLPM) |
