Übersicht
Air Amplifier™
(Venturidüsen)
Be- und Entlüftung, Kühlung, Trocknung und Reinigung – ohne bewegliche Teile!
Eine Reihe von verstellbaren Air Amplifiers
trocknen und kühlen ein großes Gussteil
nach der Heißwäsche.
Was sind Air Amplifier (Venturidüsen)?
Eine einfache und kostengünstige Möglichkeit, Luft, Rauch, Gase und leichte Materialen zu transportieren/bewegen. Air Amplifier nutzen den Coanda-Effekt, ein grundlegendes strömungstechnisches Funktionsprinzip, bei dem die Umgebungsluft mitgerissen wird. Die Air Amplifier haben einen geringen Druckluftverbrauch, reißen aber viel Umgebungs-luft mit sich und erzeugen dadurch beim Luftaustritt ein großes Luftvolumen mit hoher Geschwindigkeit. Die Air Amplifier sind
leise und effizient und verstärken das Luftvolumen bis zum 25fachen des
Druckluftverbrauchs.
Warum Air Amplifier (Venturidüsen)?
Ein Modell 120024 4" (102mm)
Super Air Amplifier kühlt einen Motor auf
dem Drehmomenprüfstand
Adjustable Air Amplifiers sind miteinander
verrohrt, um saubere Luft zum Trocknen
anzusaugen.
Air Amplifier haben keine beweglichen Teile und sind wartungsfrei. Es ist kein Elektroanschluss erforderlich und der Durchfluss, das Vakuum und die Geschwindigkeit sind leicht zu regeln. Die Durchflussmenge am Luftausgang ist einfach zu erhöhen, in dem der Öffnungsspalt vergrößert wird. Ebenso kann die Durchflussmenge am Luftausgang reduziert werden, wenn der Eingangsdruck vermindert wird. Beide Seiten, also das Ansaug- bzw. das Luftaustrittsende des Air Amplifiers können mit einem Schlauch verbunden werden und eignen sich dadurch ideal, um z.B. Frischluft aus einem anderen Bereich anzusaugen oder Rauch und Gase abzusaugen.
Anwendungen

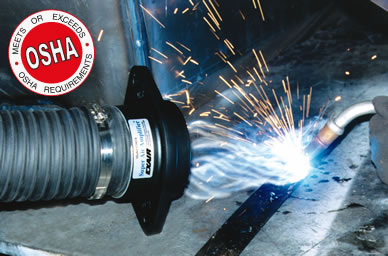

- Entlüftung von Schweißrauch
- Abkühlung heißer Werkstücke
- Trocknung nasser Werkstücke
- Reinigung bearbeiteter Werkstücke
- Wärmeverteilung in Gussformen/Öfen
- Ventilation begrenzter Bereiche
- Absaugen von Tankgasen
Vorteile im
Vergleich zu:
Ventilatoren:
- Kompakt, leicht, tragbar
- Keine Elektrizität
- Variabel in Kraft und Strömung
- Stirnseiten lassen sich leicht mit
Luftführungen versehen - Keine beweglichen Teile –
keine Wartung - Sofort an/aus und
- Keine RF Störung
Vorteile im
Vergleich zu:
Venturis und Ejektoren::
- Stärkere Luftströmung bei geringerem Verbrauch
- Stärkere Luftströmung bei geringerem Verbrauch
- Leise
- Keine Hindernisse im Inneren
- Entspricht den Druck- und Lärmanforderungen der OSHA
Wie funktioneren Air Amplifiers?
Druckluft strömt durch eine Zuführung (1) in eine Ringkammer (2). Anschließend wird sie mit hoher Geschwindigkeit durch eine kleine Ringdüse (3) gepresst. Dieser Primärluftstrom folgt dem Coanda-Profil (4) und wird direkt durch die Austrittsöffnung geführt. Im Zentrum (5) entsteht ein Unterdruckbereich, wodurch große Mengen Umgebungsluft in den Hauptluftstrom eingespeist werden. Die kombinierte Luftströmung aus Primär- und Umgebungsluft strömt aus dem Air Amplifier mit großem Luftvolumen und hoher Strömungsgeschwindigkeit aus.
Air Amplifier Modellauswahlhilfe
| Air Amplifier Vergleich | ||||||
|---|---|---|---|---|---|---|
| Leistungsfähigkeit | Geräusch-pegel | Befestigungs- flansch |
Fluss-Justage | Temperatur- auslegung |
Korrodierende Anwendungen | |
| Super Air Amplifier | hoch | Niedrig | ja | Mit Abstandsfolien | 135°C (275°F) | nein |
| Aluminium Adjustable Air Amplifier | Mittel | Variable | nein | stufenlos (keine Abstandsfolien) |
135°C (275°F) | nein |
| Edelstahl Adjustable Air Amplifier | Mittel | Variable | nein | stufenlos (keine Abstandsfolien) |
204°C (400°F) |
ja |
| Hochtemperatur Air Amplifier | hoch | Niedrig | nein | Mit Abstandsfolien | 374°C (700°F) | ja |
Super Air Amplifier (Super-Venturidüsen)
Super Air Amplifier bieten die höchste Luftstromverstärkung und sind die effizientesten aus der Air Amplifier-Serie.
Adjustable Air Amplifier (verstellbare Venturidüsen)
Verstellbare Air Amplifier bieten einen guten Verstärkungsfaktor und sind sehr einfach in der Handhabung.
