Vortex Tubes
(Wirbelrohre)
Kaltluft mit einer Temperaturdifferenz von bis zu – 46°C (-50°F) aus Ihrer Druckluftleitung – ohne bewegliche Teile
Ein Vortex Tube Modell 3225 hält
Kunststoff-Geschirrspülerarme
während des Ultraschallschweißens kühl.
Was ist ein Vortex Tube?
Eine kostengünstige, zuverlässige und wartungsfreie Lösung für eine Vielzahl von industriellen Kühlproblemen. Unter Nutzung der gewöhnlichen Druckluft als Energiequelle erzeugt ein Vortex Tube ohne bewegliche Teile zwei Luftströme, einen heißen und einen kalten. Vortex Tubes können produzieren:
- Temperaturen von -50° bis +260°F (-46° - +127°C)
- Durchflussraten von 1 bis 150 SCFM (28 bis 4.248 l/min.)
- Kälteleistung bis zu 10,200 Btu/hr. (2.571 Kcal/h)
Temperaturen, Durchfluss und Kälteleistung sind über ein verstellbares Ventil an der
Heißluftseite regelbar.
Warum EXAIR Vortex Tubes?
EXAIR Vortex Tubes sind aus Edelstahl. Die Widerstandsfãhigkeit von Edelstahl gegen Verschleiÿ, Korrosion und Oxidation gewãhrleisten, dass das EXAIR Vortex Tube ãber viele Jahre zuverlãssig und wartungsfrei funktioniert.
Spezielle Hochtemperatur-Vortex Tubes |
(4) Vortex Tubes, Modell 3215, kühlen |
Ein Vortex Tube Modell 3215 kühlt eine |
Anwendungen
|
Vorteile
|
1/4 Tonne Kühlung in Ihrer Hand! |

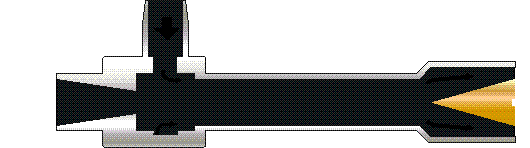

Druckluft mit normalerweise 5,5 - 7 bar (80 - 100 PSIG) wird tangential durch einen Generator in die Wirbelkammer getrieben. Mit bis zu 1 000 000 U/min dreht sich dieser Luftstrom zum heißen Ende hin, wo einiges davon durch das Steuerventil entweicht. Die verbleibende, sich noch drehende Luft wird durch das Zentrum dieses äußeren Wirbels zurückgezwungen. Der innere Strom gibt kinetische Energie in Form von Hitze an den äußeren Strom ab und verlässt das Wirbelrohr als Kaltluft. Der äußere Strom tritt am anderen Ende als Heißluft aus. Es folgt eine detaillierte Diskussion der Geschichte des Wirbelrohrs. |
Steuerung von Temperatur und Luftstrom in einem Wirbelrohr
Kaltluftstrom und Temperatur können leicht durch das mit einem Schlitz versehene Ventil am Heißluftausgang gesteuert werden. Öffnen des Ventils reduziert den Kaltluftstrom und die Temperatur der kalten Luft. Schließen des Ventils steigert den Kaltluftstrom und die Temperatur der kalten Luft. Der Prozentsatz an Luft, der aus dem kalten Ende des Wirbelrohres strömt, wird „Kaltluftanteil“ genannt. – Bei den meisten Anwendungen produziert ein Kaltluftanteil von 80% eine Kombination aus Luftstrom und Temperaturreduzierung, welche das Abkühlungsergebnis, das mit einem Wirbelrohr erzielt werden kann, maximiert. Während ein niedriger Kaltluftanteil (von unter 50%) zwar die niedrigsten Temperaturen erzeugt geht dies aber zu Lasten des Kaltluftstroms, der sich dadurch reduziert. Die meisten industriellen Anwendungen, d.h. Kühlen während der Verarbeitung, Kühlen von Teilen, Kühlen von Kammern, erfordern die maximale Temperaturreduzierung und nutzen hierfür die Wirbelrohr Serie 3200. Für gewisse „Tieftemperatur“ – Anwendungen, z.B. Kühlen von Laborproben, Testen von Schaltkreisen, eignet sich am Besten die Wirbelrohr Serie 3400. Das Einstellen eines Wirbelrohres ist leicht. Einfach ein Temperaturmessgerät in den Kaltluftstrom halten und die gewünschte Temperatur mittels des Ventils am heißen Ende einstellen. Die maximale Abkühlung |
Abmessungen
Kleines Wirbelrohr - Abmessungen
Kleines Wirbelrohr mit Schalldämpfer - Abmessungen

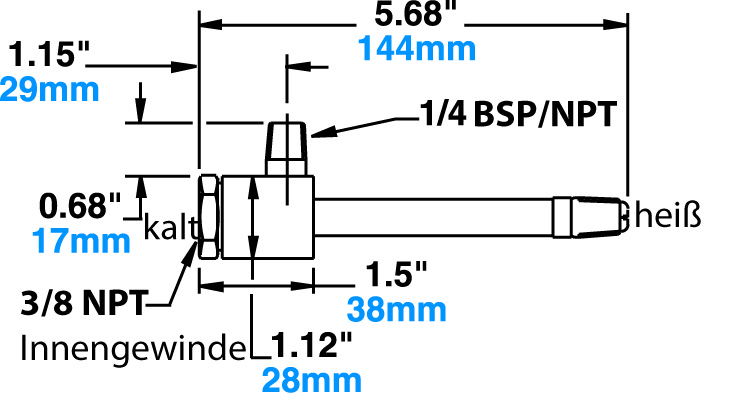

Mittleres Wirbelrohr - Abmessungen
Mittleres Wirbelrohr mit Schalldämpfer -Abmessungen

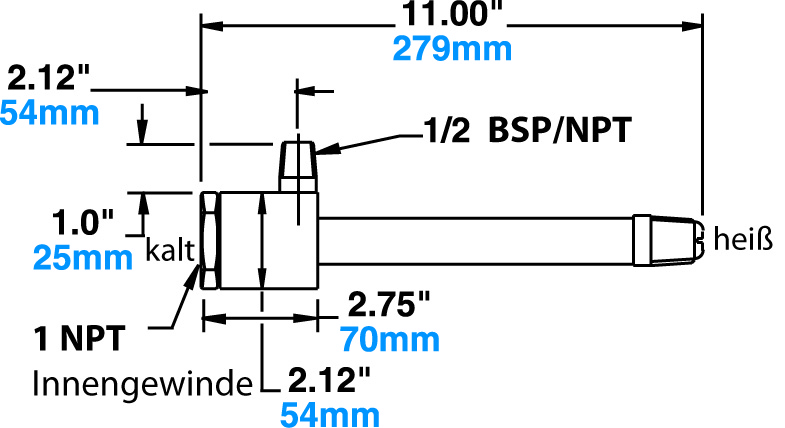

Großes Wirbelrohr - Abmessungen

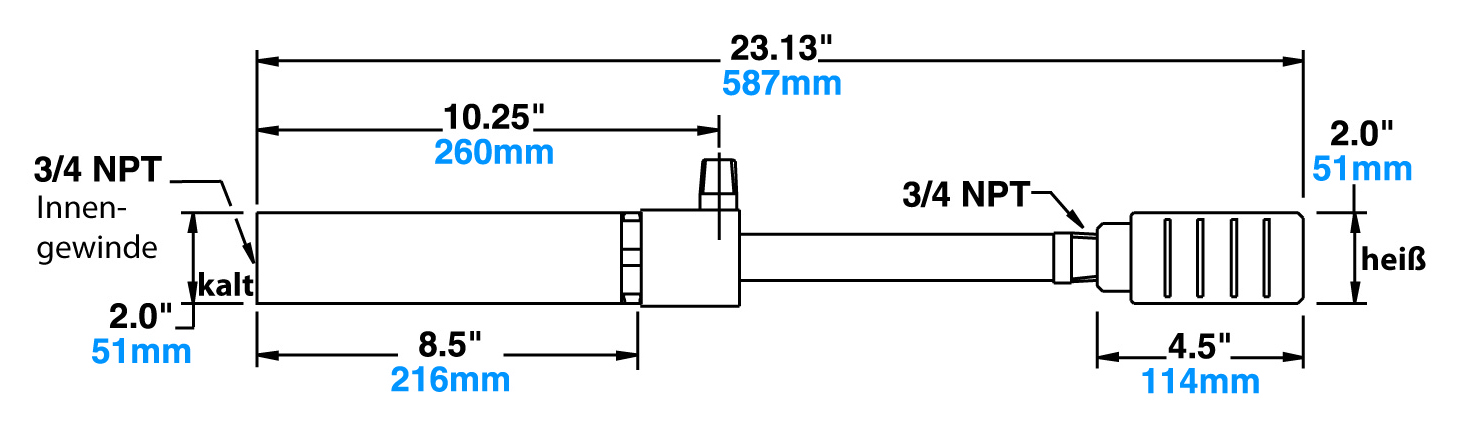

Großes Wirbelrohr mit Schalldämpfer - Abmessungen
Welches Wirbelrohr ist das Richtige?
EXAIR Wirbelrohre gibt es in 3 Größen. Jede Größe kann einen bestimmten Luftdurchfluss erzeugen, der durch ein kleines, eingesetztes Teil, das man Generator nennt, bestimmt wird. Wenn die Kcal/h (Btu/h), oder Durchfluss bzw. Temperaturerfordernisse bekannt sind, dann wählen Sie bitte das entsprechende Wirbelrohr gemäß der nachfolgenden Spezifikations-, bzw. Leistungstabellen. Bitte beachten Sie, dass die Wirbelrohrgeneratoren austauschbar sind. Wenn beispielsweise ein Wirbelrohr 3215 nicht genügend Kühlung liefert, dann brauchen Sie lediglich die Generatoren innerhalb des Wirbelrohres tauschen, um die Durchflussrate von 425 auf 708, 850 oder 1133 l/min (15 auf 25, 30 oder 40 SCFM) zu erhöhen. |
| Die 3400 Serie Vortex Tubes liefert die niedrigsten Temperaturen, was aber zu Lasten des Luftvolumenstroms geht (wenn weniger als 50% Kaltluftanteil genutzt wird). Die 3400 Serie Vortex Tubes ist am besten geeignet, wenn Temperaturen unter 0°F (-18°C) gefordert sind. |
|||||
|---|---|---|---|---|---|
| Modell | SCFM* | l/min* | Btu/hr.** | Kcal/hr.** | Größe |
| 3202 | 2 | 57 | 135 | 34 | klein |
| 3204 | 4 | 113 | 275 | 69 | klein |
| 3208 | 8 | 227 | 550 | 139 | klein |
| 3210 | 10 | 283 | 650 | 164 | mittel |
| 3215 | 15 | 425 | 1000 | 252 | mittel |
| 3225 | 25 | 708 | 1700 | 428 | mittel |
| 3230 | 30 | 850 | 2000 | 504 | mittel |
| 3240 | 40 | 1133 | 2800 | 706 | mittel |
| 3250 | 50 | 1416 | 3400 | 857 | groß |
| 3275 | 75 | 2124 | 5100 | 1285 | groß |
| 3298 | 100 | 2832 | 6800 | 1714 | groß |
| 3299 | 150 | 4248 | 10,200 | 2570 | groß |
* SCFM (l/min) bei 100 PSIG (6.9 Bar) Eingangsdruck ** Btu/hr. (Kcal/h) Kühlleistung bei 100 PSIG (6,9 Bar) |
| Die 3400 Serie Vortex Tubes liefert die niedrigsten Temperaturen, was aber zu Lasten des Luftvolumen-stroms geht (wenn weniger als 50% Kaltluftanteil genutzt wird). Die 3400 Serie Vortex Tubes ist am besten geeignet, wenn Temperaturen unter 0°F (-18°C) gefordert sind. |
|||||
|---|---|---|---|---|---|
| Modell | SCFM* | l/min* | Btu/hr.** | Kcal/hr.** | Größe |
| 3402 | 2 | 57 | -------- | -------- | klein |
| 3404 | 4 | 113 | -------- | -------- | klein |
| 3408 | 8 | 227 | -------- | -------- | klein |
| 3410 | 10 | 283 | -------- | -------- | mittel |
| 3415 | 15 | 425 | -------- | -------- | mittel |
| 3425 | 25 | 708 | -------- | -------- | mittel |
| 3430 | 30 | 850 | -------- | -------- | mittel |
| 3440 | 40 | 1133 | -------- | -------- | mittel |
| 3450 | 50 | 1416 | -------- | -------- | groß |
| 3475 | 75 | 2124 | -------- | -------- | groß |
| 3498 | 100 | 2834 | -------- | -------- | groß |
| 3499 | 150 | 4248 | -------- | -------- | groß |
* SCFM (l/min) bei 100 PSIG (6,9 Bar) Eingangsdruck ** Nicht anwendbar; 3400 Serie Vortex Tubes wird in der Regel nicht bei klimatechnischen Anwendungen eingesetzt. |
| Druckluft- versorgung |
Veränderung der Temperatur (Temp.) | Kaltluftanteil in % | ||||||
| PSIG | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
|---|---|---|---|---|---|---|---|---|
| 20 | Senkung °F | 62 | 60 | 56 | 51 | 44 | 36 | 28 |
| Erhöhung °F | 15 | 25 | 36 | 50 | 64 | 83 | 107 | |
| 40 | Senkung °F | 88 | 85 | 80 | 73 | 63 | 52 | 38 |
| Erhöhung °F | 21 | 35 | 52 | 71 | 92 | 117 | 147 | |
| 60 | Senkung °F | 104 | 100 | 93 | 84 | 73 | 60 | 46 |
| Erhöhung °F | 24 | 40 | 59 | 80 | 104 | 132 | 166 | |
| 80 | Senkung °F | 115 | 110 | 102 | 92 | 80 | 66 | 50 |
| Erhöhung °F | 25 | 43 | 63 | 86 | 113 | 143 | 180 | |
| 100 | Senkung °F | 123 | 118 | 110 | 100 | 86 | 71 | 54 |
| Erhöhung °F | 26 | 45 | 67 | 90 | 119 | 151 | 191 | |
| 120 | Senkung °F | 129 | 124 | 116 | 104 | 91 | 74 | 55 |
| Erhöhung °F | 26 | 46 | 69 | 94 | 123 | 156 | 195 | |
| Druckluft- versorgung |
Veränderung Temperatur (Temp,) |
Kaltluftanteil % | ||||||
| BAR | 20 | 30 | 40 | 50 | 60 | 70 | 80 | |
|---|---|---|---|---|---|---|---|---|
| 1,4 | Senkung °C | 34,4 | 33,3 | 31,1 | 28,3 | 24,4 | 20 | 15,6 |
| Erhöhung °C | 8,3 | 13,9 | 20 | 28,3 | 35,6 | 46,1 | 59,4 | |
| 2 | Senkung °C | 40,9 | 39,6 | 37,1 | 33,8 | 29,2 | 24 | 18,1 |
| Erhöhung °C | 9,8 | 16,4 | 24 | 33,3 | 42,6 | 54,6 | 69,5 | |
| 3 | Senkung °C | 50,4 | 48,7 | 45,7 | 41,6 | 36 | 29,7 | 21,9 |
| Erhöhung °C | 12 | 19,9 | 29,6 | 40,3 | 52,3 | 66,5 | 83,5 | |
| 4 | Senkung °C | 56,9 | 54,7 | 50,9 | 46,1 | 40 | 32,9 | 25,1 |
| Erhöhung °C | 13,2 | 21,9 | 32,4 | 43,9 | 57,1 | 72,5 | 91,2 | |
| 5 | Senkung °C | 61,6 | 59 | 54,8 | 49,4 | 43 | 35,4 | 26,9 |
| Erhöhung °C | 13,7 | 23,3 | 34,2 | 46,5 | 60,9 | 77,2 | 97,1 | |
| 6 | Senkung °C | 65,4 | 62,7 | 58,2 | 52,7 | 45,6 | 37,6 | 28,6 |
| Erhöhung °C | 14,1 | 24,3 | 35,8 | 48,6 | 63,9 | 81 | 102,1 | |
| 7 | Senkung °C | 68,6 | 65,8 | 61,4 | 55,7 | 48 | 39,6 | 30 |
| Erhöhung °C | 14,4 | 25,1 | 37,3 | 50,2 | 66,3 | 84,2 | 106,3 | |
| 8 | Senkung °C | 71,1 | 68,2 | 63,8 | 57,3 | 50 | 40,8 | 30,4 |
| Erhöhung °C | 14,4 | 25,4 | 38,1 | 51,8 | 67,9 | 86,1 | 107,9 | |
| EXAIR Cooling Kits (Kühlsystem) | |
|---|---|
EXAIR Cooling Kits enthalten ein Vortex Tube, alle Generatoren, Kaltenden-Schalldämpfer, Schlauchkit. Passende Druckluftfilter auf Anfrage bei uns erhältlich. |
|
Modell |
Beschreibung |
3908J |
EXAIR Cooling Kit bis 229 l/min, 550 Btu/hr. (139 Kcal/h), kleine Baureihe |
3930J |
Cooling Kit bis 1133 l/min, 2800 Btu/hr. (706 Kcal/h), mittlere Baureihe |
3998J |
Cooling Kit bis 4248 l/min, 10,200 Btu/hr. (2570 Kcal/h), große Baureihe |
Andere FaktorenGegendruck Filtrierung Eingangsdrucklufttemperatur Schalldämmung Luftdruck Falls Sie bzgl. Ihrer Durchfluss- und Temperaturanforderungen unsicher sind, empfehlen wir Ihnen, ein EXAIR Cooling Kit (Kühlset) zu kaufen. Es beinhaltet ein Vortex Tube, Kaltendenschalldämpfer, alle Generatoren und optional einen Druckluftfilter. Somit kännen Sie mit der kompletten Bandbreite and Durchflässen und Temperaturveränderungen experimentieren. |
Modelle
BSP -Gewinde erhältlich - bitte wenden Sie sich an uns
| Modell | Beschreibung |
|---|---|
| 3202 | Vortex Tube klein, 2 SCFM (57 l/min), für max. Kühlleistung, 135 Btu/hr. (34 Kcal/h) |
| 3204 | Vortex Tube klein, 4 SCFM (113 l/min), für max. Kühlleistung, 275 Btu/hr. (69 Kcal/h) |
| 3208 | Vortex Tube klein, 8 SCFM (227 l/min), für max. Kühlleistung, 550 Btu/hr. (139 Kcal/h) |
| 3210 | Vortex Tube mittel, 10 SCFM (283 l/min), für max. Kühlleistung, 650 Btu/hr.(164 Kcal/h) |
| 3215 | Vortex Tube mittel, 15 SCFM (425 l/min), für max. Kühlleistung, 1000 Btu/hr.(252 Kcal/h) |
| 3225 | Vortex Tube mittel, 25 SCFM (708 l/min), für max. Kühlleistung, 1700 Btu/hr.(428 Kcal/h) |
| 3230 | Vortex Tube mittel, 30 SCFM (850 l/min), für max. Kühlleistung, 2000 Btu/hr. (504 Kcal/h) |
| 3240 | Vortex Tube mittel, 40 SCFM (1133 l/min), für max. Kühlleistung, 2800 Btu/hr. (706 Kcal/h) |
| 3250 | Vortex Tube groß, 50 SCFM (1416 l/min), für max. Kühlleistung, 3400 Btu/hr. (857 Kcal/h) |
| 3275 | Vortex Tube groß, 75 SCFM (2124 l/min), für max. Kühlleistung, 5100 Btu/hr. (1285 Kcal/h) |
| 3298 | Vortex Tube groß, 100 SCFM (2832 l/min), für max. Kühlleistung, 6800 Btu/hr. (1714 Kcal/h) |
| 3299 | Vortex Tube groß, 150 SCFM (4248 l/min), für max. Kühlleistung, 10,200 Btu/hr. (2570 Kcal/h) |
| 3402 | Vortex Tube klein, 2 SCFM (57 l/min), für max. Kälteleistung |
| 3404 | Vortex Tube klein, 4 SCFM (113 l/min), für max. Kälteleistung |
| 3408 | Vortex Tube klein, 8 SCFM (227 l/min), für max. Kälteleistung |
| 3410 | Vortex Tube mittel, 10 SCFM (283 l/min), für max. Kälteleistung |
| 3415 | Vortex Tube mittel, 15 SCFM (425 l/min), für max. Kälteleistung |
| 3425 | Vortex Tube mittel, 25 SCFM (708 l/min), für max. Kälteleistung |
| 3430 | Vortex Tube mittel, 30 SCFM (850 l/min), für max. Kälteleistung |
| 3440 | Vortex Tube mittel, 40 SCFM (1133 l/min), für max. Kälteleistung |
| 3450 | Vortex Tube groß, 50 SCFM (1416 l/min), für max. Kälteleistung |
| 3475 | Vortex Tube groß, 75 SCFM (2124 l/min), für max. Kälteleistung |
| 3498 | Vortex Tube groß, 100 SCFM (2832 l/min), für max. Kälteleistung |
| 3499 | Vortex Tube groß, 150 SCFM (4248 l/min), für max. Kälteleistung |
Zubehör
| Modell | Beschreibung |
|---|---|
| 3905 | Kaltenden-Schalldämpfer für 2- 8 SCFM (57-227 l/min) Vortex Tube, kleine Baureihe |
| 3901 | Kaltenden-Schalldämpfer für 10-40 SCFM (283-1133 l/min) Vortex Tube, mittlere Baureihe |
| 3906 | Kaltenden-Schalldämpfer für 50-150 SCFM (1416-4248 l/min) Vortex Tube, große Baureihe |
| 3903 | Heißenden-Schalldämpfer für 2-40 SCFM (57-1133 l/min) Vortex Tube, kleine/mittlere Baureihe |
| 3907 | Heißenden-Schalldämpfer für 50-150 SCFM (1416-4248 l/min) Vortex Tube, große Baureihe |
| 3909 | Generator Kit für 2-8 SCFM (57-227 l/min) Vortex Tube, kleine Baureihe |
| 3902 | Generator Kit für 10-40 SCFM (283-1133 l/min) Vortex Tube, mittlere Baureihe |
| 3910 | Generator Kit für 50-150 SCFM (1416-4248 l/min) Vortex Tube, große Baureihe |
Generator Kits, die mit einem Vortex Tube bestellt werden, beinhalten alle Generatoren des entsprechenden Vortex Tubes, um die volle Bandbreite an Luftdurchfluss- und somit Temperaturveränderungen austesten zu können. |
|
Generator einzeln—Angabe von SCFM bzw. l/min, Typ ("R" für max. Kühlleistung oder "C" für max. Kälteleistung). Beispiel: 15-R = 15 SCFM Generator (425 l/min) für max. Kühlleistung 50-C = 50 SCFM Generator (1416 l/min) für max. Kälteleistung |
|
| 9001 | Druckluftfilter mit automatischem Kondensatablass 3/8 NPT, 65 SCFM (1841 l/min.) |
| 9032 | Druckluftfilter mit automatischem Kondensatablass, 1/2 NPT, 90 SCFM (2548 l/min.) |
| 9002 | Druckluftfilter mit automatischem Kondensatablass, 3/4 NPT, 220 SCFM (6230 l/min.) |
| 9005 | Entöler, 3/8 NPT, 15-37 SCFM (425-1048 l/min.) |
| 9006 | Entöler, 3/4 NPT, 50-150 SCFM (1415-4248 l/min.) |
| 9015 | Magnetventil und Thermostat Kit |
| Anmerkung: | Durchflussrate (SCFM bzw. l/min) bei 100 PSIG (6.9 BAR) Eingangsdruck. Bei anderen Drücken verändert sich die Durchflussrate proportional zum tatsächlichen Eingangsdruck. |
