Hot Tap Digital Flowmeter™ – Überwachen Sie Ihren Druckluftverbrauch und das bei Montage des Durchflussmessers unter Druck!

Hot-Tap-Digital-Flowmeter-Durchflussmessgerät
Rohs Compliant

Was ist ein Digitales Durchflussmessgerät (Digital Flow Meter)?

Das Digitale Durchflussmessgerät stellt eine einfache Methode dar, Verbrauch und Verschwendung von Druckluft zu überwachen! Die digitale Anzeige zeigt die genaue Druckluftmenge, die nachgelagert verbraucht wird. Damit wird es möglich, kostspielige Lecks oder ineffiziente Druckluftgeräte zu erkennen. Viele Firmen installieren den Digitalen Durchflussmesser an jedem Hauptstrang ihres Druckluftverteilungsnetzes, um den Druckluftverbrauch dauerhaft zu überwachen und zu vergleichen.

Was ist das Hot Tap Digitales Durchflussmessgerät (Hot Tap Digital Flow Meter)?

Das Hot Tap Digitale Durchflussmessgerät ermöglicht die Montage unter Druck. So muss das Rohr, an dem der Hot Tap installiert wird, vorher nicht extra isoliert und drucklos gemacht werden. Die Installationszeit ist wie bei den anderen Standardmessgeräten gleich kurz. Die Sonden werden über zwei Ventile durchgeführt. Ein Schalldämpfer fängt die Späne des Bohrvorgangs auf. Erhältlich ist das Durchflussgerät von 2″ bis 8″. Das digitale Display zeigt die exakte Menge der verbrauchten Druckluft an.  So sind kostspielige Lecks oder ineffiziente Produkte einfach zu identifizieren. Schneiden, Schweißen, Justieren oder Kalibrieren sind nicht erforderlich.

Durchflussmessgerät mit drahtlosem Funknetzwerk

Der digitale Durchflussmesser kommuniziert über ein ZigBee® Mesh-Netzwerk-Protokoll. Ein über Ethernet verbundenes Gateway überträgt die Druckluftverbrauchsdaten auf Ihren PC. Jedes Durchflussmessgerät mit drahtloser Funkübertragung hat eine Reichweite von jeweils 30 Metern. Sie können Ihr Rohrleitungssystem über größere Distanzen überwachen, indem Sie mehrere dieser Durchflussmessgeräte innerhalb der einzelnen Reichweite in Reihe hintereinander installieren. Das zum Gateway nächstgelegene Durchflussmessgerät überträgt dann die Verbrauchsdaten aller Durchflussmesser.

Das Setup ist einfach und kann zur Erstinstallation oder Nachrüstung eines bestehenden Durchflussmessgerätes von Exair eingesetzt werden. Unser Hersteller Exair bietet Ihnen den Download der notwendigen Grafik-Software und Software-Aktualisierungen an. Die Schritt-für-Schritt Anleitung erhalten Sie ganz einfach beim Klick. Hierzu werden Sie auf die Internetseite unseres Herstellers Exair in einem separaten Fenster geleitet. Den Download finden Sie unter dem Reiter „EXAIR Logger Software“.

Die Vorteile des digitalen Durchflussmessgerätes mit drahtloser Funkübertragung:

  • drahtlose Funktion als integrierte Option erhältlich
  • Funknetzwerk unterbindet unerwünschte Verbindungen durch Fremdgeräte
  • 128 bit Sicherheitsverschlüsselung für drahtlose Übertragung
  • Display zeigt den Verbrauch in SCFM oder m³ pro Stunde an
  • kostenlose Grafik-Software
H9095A-200px-x-200px-Wireless

Der Hot Tap Digital Flow Meter mit integriertem USB Daten-Logger

Der Hot Tap Digital Flowmeter™ von EXAIR mit integriertem Datenlogger ermöglicht die Installation unter Druck, sodass keine Isolierung des Rohrs notwendig ist. Der preisgekrönte USB Datenlogger Modell 9147 verbindet sich direkt mit dem Digitalen Durchflussmessgerät und ist einfach in der Handhabung. Nutzen Sie die mitgelieferte Software um den Daten Logger zu konfigurieren, um die Durchflussrate aufzeichnen zu können. Laden Sie die Software herunter, um Durchflussraten von einmal pro Sekunde bis einmal alle 12 Stunden zu konfigurieren und aufzuzeichnen. Verfügbar für Durchflussmesser von 2″ bis 8″.

Klicken Sie hier um die aktuellste Software für Ihren USB Datenlogger herunterzuladen.

Wenn Sie den Datenlogger vom Durchflussmessgerät trennen und an einen Computer anschließen, können Sie die Daten mit der mitgelieferten Software direkt in Microsoft Excel exportieren. Der Datenlogger ist auch vorinstalliert auf dem Digitalen Durchflussmessgerät erhältlich.

Modell USB Daten-Logger
9147 USB Datenlogger für den Durchflussmesser
H9095-DAT-200px-x-200px
  • Einfach zu installieren
  • Keine beweglichen Teile
  • Summierende Fernanzeige und Datenlogger verfügbar
  • Optional: serielle RS-485-Ausgangskommunikationskarte erhältlich
  • Empfindlich auch bei niedrigen Durchflüssen
  • Keine Kalibrierung oder Einstellung erforderlich
  • Enthält alle für die Installation notwendigen Bauteile
  • Modelle zur Verwendung an Eisenrohr von 2″ – 8″ Rohrdurchmesser
  • Modelle für Größe 2″ bis 8″ Eisenrohr auf Anfrage erhältlich
  • Modelle für Größe 2″ bis 6″ Kupferrohr auf Anfrage erhältlich

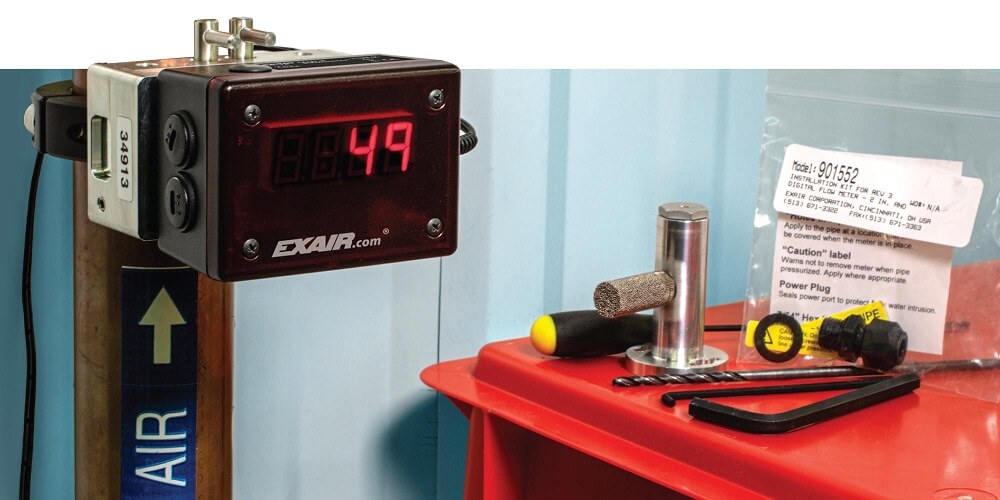

Digital Flowmeter package

Jedes Digitale Durchflussmessgerät wird vollständig mit Netzteil 24 VDC und auf Wunsch mit Bohrer 3/16″ und Bohrvorrichtung geliefert.

Technische Daten
Genauigkeit 5 % vom Messwert, zusätzlich 1 % des Messbereichs für Lufttemperatur zwischen 4ºC bis 49ºC .
Betriebsdruck 2 bis 9,6 bar (30 bis 140 PSIG) für beste Genauigkeit – max. 13,79 bar (200 PSIG)
Stromaufnahme 250 mA bei 24 VDC / Netzteil 100-240 VAC
Medienberührte Materialien Edelstahl, Gold, thermisches Epoxid und Viton (Dichtung)
Ringmaterial Aluminium
Anzeige Vierstellige LED-Anzeige
Konform CE und RoHS
Modell Rohrdurchmesser Bereich
H9095-DAT 2″ (Schedule 40 Eisen) 7 – 680 m³/Std.
H9096-DAT 2″ – 1/2″ (Schedule 40 Eisen) 8 – 850 m³/Std.
H9097-DAT 3″ (Schedule 40 Eisen) 20 – 2039 m³/Std.
H9098-DAT 4″ (Schedule 40 Eisen) 34 – 3398 m³/Std.
H90100-DAT 6″ (Schedule 40 Eisen) 85 – 8495 m³/Std.
H90101-DAT 8″ (Schedule 40 Eisen) 169 – 10194 m³/Std.
H9095CU-DAT 2″ (Kupfer) 5 – 595 m³/Std.
H9096CU-DAT 2″- 1/2″ (Kupfer) 8 – 850 m³/Std.
H9097CU-DAT 3″ (Kupfer) 12 – 1189 m³/Std.
H9098CU-DAT 4″ (Kupfer) 25 – 2548 m³/Std.
H90100CU-DAT 6″ (Kupfer) 85 – 8495 m³/Std.

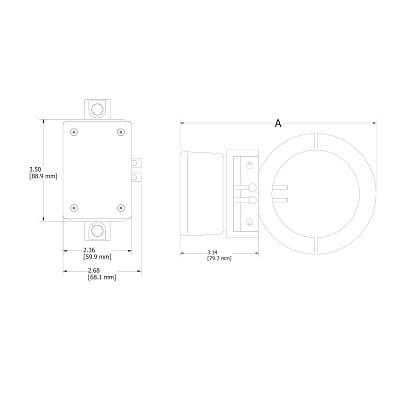

hottapdfmdim-500px-x-500px
A
Modell Serie Rohrgröße in mm
H9095-DAT 2″ (Schedule 40 Eisen) 6.43 163
H9096-DAT 2-1/2″ (Schedule 40 Eisen) 7.20 183
H9097-DAT 3″ (Schedule 40 Eisen) 7.82 199
H9098-DAT 4″ (Schedule 40 Eisen) 8.82 224
H90100-DAT 6″ (Schedule 40 Eisen) 10.95 278
H90101-DAT 8″ (Schedule 40 Eisen) 12.95 329
hottapdfmdim-400px-x-400px
A
Modell Serie Rohrgröße in mm
H9095CU-DAT 2″ (Kupfer) 6.18 157
H9096CU-DAT 2″ – 1/2″ (Kupfer) 6.95 177
H9097CU-DAT 3″ (Kupfer) 7.45 189
H9098CU-DAT 4″ (Kupfer) 8.45 215
H90100CU-DAT 6″ (Kupfer) 10.45 265

Durchflussmessgerät mit Funkfernübertragung und Gateway

Modell Rohrdurchmesser Bereich Bohrvorrichtung
H9095ZG 2″ (Schedule 40 Eisen) 7 – 680 m³/Std. Ja
H9096ZG 2″ – 1/2″ (Schedule 40 Eisen) 8 – 850 m³/Std. Ja
H9097ZG 3″ (Schedule 40 Eisen) 20 – 2039 m³/Std. Ja
H9098ZG 4″ (Schedule 40 Eisen) 34 – 3398 m³/Std. Ja
H90100ZG 6″ (Schedule 40 Eisen) 85 – 8495m³/Std. Ja
H90101ZG 8″ (Schedule 40 Eisen) 169 – 10194 m³/Std. Ja
H9095CUZG 2″ (Kupfer) 5 – 595 m³/Std. Ja
H9096CUZG 2″- 1/2″ (Kupfer) 8 – 850 m³/Std. Ja
H9097CUZG 3″ (Kupfer) 12 – 1189 m³/Std. Ja
H9098CUZG 4″ (Kupfer) 25 – 2548 m³/Std. Ja
H90100CUZG 6″ (Kupfer) 85 – 8495 m³/Std. Ja

Durchflussmessgerät mit Funkfernübertragung, Gateway nicht enthalten

Modell Rohrdurchmesser Bereich Bohrvorrichtung
H9095Z 2″ (Schedule 40 Eisen) 7 – 680 m³/Std. Ja
H9096Z 2″ – 1/2″ (Schedule 40 Eisen) 8 – 850 m³/Std. Ja
H9097Z 3″ (Schedule 40 Eisen) 20 – 2039 m³/Std. Ja
H9098Z 4″ (Schedule 40 Eisen) 34 – 3398 m³/Std. Ja
H90100Z 6″ (Schedule 40 Eisen) 85 – 8495m³/Std. Ja
H90101Z 8″ (Schedule 40 Eisen) 169 – 10194 m³/Std. Ja
H9095CUZ 2″ (Kupfer) 5 – 595 m³/Std. Ja
H9096CUZ 2″ –  1/2″ (Kupfer) 8 – 850 m³/Std. Ja
H9097CUZ 3″ (Kupfer) 12 – 1189 m³/Std. Ja
H9098CUZ 4″ (Kupfer) 25 – 2548 m³/Std. Ja
H90100CUZ 6″ (Kupfer) 85 – 8495 m³/Std. Ja
hottapdfmdim-400px-x-400px
A
Modell Serie Rohrgröße in mm
H9095ZG 2″ (Schedule 40 Eisen) 6.43 163
H9096ZG 2″ – 1/2″ (Schedule 40 Eisen) 7.20 183
H9097ZG 3″ (Schedule 40 Eisen) 7.82 199
H9098ZG 4″ (Schedule 40 Eisen) 8.82 224
H90100ZG 6″ (Schedule 40 Eisen) 10.95 278
H90101ZG 8″ (Schedule 40 Eisen) 12.95 329
H9095CUZG 2″ (Kupfer) 6.18 157
H9096CUZG 2-1/2″ (Kupfer) 6.95 177
H9097CUZG 3″ (Kupfer) 7.45 189
H9098CUZG 4″ (Kupfer) 8.45 215
H90100CUZG 6″ (Kupfer) 10.45 265
hottapdfmdim-400px-x-400px
A
Modell Serie Rohrgröße in mm
H9095Z 2″ (Schedule 40 Eisen) 6.43 163
H9096Z 2″ – 1/2″ (Schedule 40 Eisen) 7.20 183
H9097Z 3″ (Schedule 40 Eisen) 7.82 199
H9098Z 4″ (Schedule 40 Eisen) 8.82 224
H90100Z 6″ (Schedule 40 Eisen) 10.95 278
H90101Z 8″ (Schedule 40 Eisen) 12.95 329
H9095CUZ 2″ (Kupfer) 6.18 157
H9096CUZ 2″ – 1/2″ (Kupfer) 6.95 177
H9097CUZ 3″ (Kupfer) 7.45 189
H9098CUZ 4″ (Kupfer) 8.45 215
H90100CUZ 6″ (Kupfer) 10.45 265
Abmessungen Gateway
