GEN4™ Ionizing Bar
Éliminer l’adhérence électrostatique avec des barres d’ionisation bon marché.
Compact, conception robuste pour les applications industrielles.
Qu’est-ce que la GEN4™ Ionizing Bar (barre d’ionisation) ?
La GEN4 Ionizing Bar (barre d’ionisation/embout ionisant), dont les performances ont été améliorées de 25 %, élimine l’électricité statique sur le papier, le film et le plastique, qui attire la poussière et les matières étrangères, gâche l’aspect des produits et provoque des déchirures et des bourrages. Elle évite également aux opérateurs de recevoir des chocs. La GEN4 Ionizing Bar est un ionisateur compact qui s’insère dans les endroits difficiles d’accès des machines où la charge est générée et où une décharge statique est nécessaire. Une forte concentration d’ions positifs et négatifs assure une dissipation rapide de l’électricité statique en neutralisant toute surface jusqu’à 102 mm (4″) de la barre.
Pourquoi utiliser la GEN4™ Ionizing Bar – barre d’ionisation ?
La conception unique de la barre d’ionisation sans contact offre des performances et une fiabilité améliorées pour les applications industrielles. L’espérance de vie a été prolongée grâce au moulage par insert des émetteurs d’ions en acier inoxydable dans un plastique durable. Il n’y a pas d’ouvertures ou de rainures dans lesquelles la saleté pourrait s’accumuler et provoquer des courts-circuits ou des arcs électriques. Un bloc d’alimentation de 5 kV apporte une grande puissance et évite les fréquents claquages généralement associés aux barres traditionnelles de 7 kV.

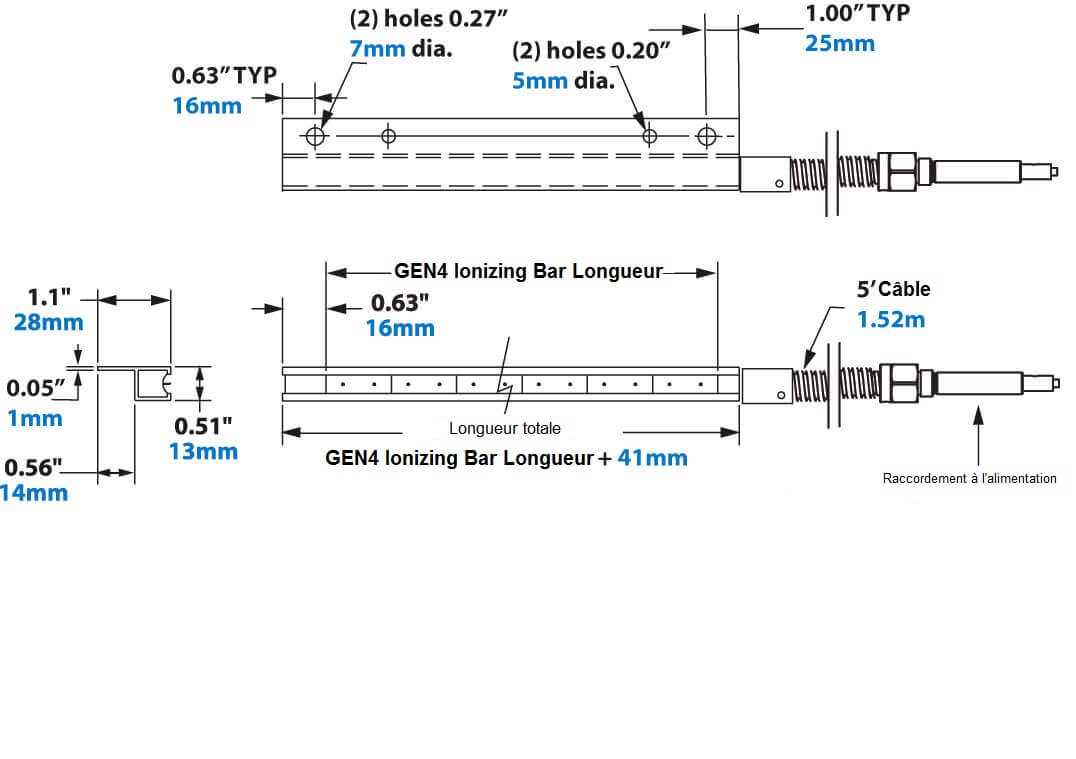

La barre d’ionisation GEN4 est dotée d’un câble blindé de 1,52 m avec mise à la terre. Une bride de montage est fournie pour faciliter l’installation, et tous les composants sont entièrement assemblés. Des longueurs standard jusqu’à 2743 mm (108″) sont disponibles en stock chez le fabricant et des longueurs spéciales jusqu’à 3,02 m (119″) sont disponibles sur commande spéciale. Un bloc d’alimentation GEN4 modèle 7960 ou 7961 (5 kV) est nécessaire pour faire fonctionner l’ionisateur.
La capacité à éliminer l’électricité statique peut être grandement améliorée si le Super Air Knife est fixé à la barre d’ionisation GEN4. Le GEN4 Super Ion Air Knife propulse les ions qui neutralisent l’électricité statique sur une zone plus large, ce qui est idéal pour les applications rapides à forte charge. Le flux d’air de la barre d’ionisation peut également éliminer la poussière et nettoyer la surface du produit.
Comment fonctionne la GEN4™ Ionizing Bar ?
Le câble d’alimentation électromagnétiquement blindé (1) conduit la tension de sortie du bloc d’alimentation à 5 kV eff. (RMS) vers chaque pointe d’émetteur en acier inoxydable à couplage capacitif (2) de la GEN4 Ionizing Bar. Un câble de mise à la terre (3) intégré au câble d’alimentation crée un chemin de décharge depuis les pointes d’émetteur jusqu’au canal de la barre (4). Comme les profils de charge de surface sur les matériaux sont différents, les émetteurs offrent des charges des deux polarités. La décharge au niveau de chaque émetteur charge les molécules des gaz de l’air ambiant, ce qui entraîne une pluie d’ions chargés positivement et négativement (5).
GEN4 Ionizing Bars
| Distance par rapport à la surface chargée | |||||
|---|---|---|---|---|---|
| 0,50″ (13 mm) | 1″ (25 mm) | 2″ (51 mm) | 3″ (76 mm) | 4″ (102 mm) | |
| Évacuation 5 kV* (secondes) | 0,10 | 0,14 | 0,29 | 0,53 | 0,96 |
Des longueurs spéciales sont disponibles. Veuillez nous contacter.
Filetage BSP disponible. Veuillez nous contacter.
GEN4 Ionizing Bars
| Modèle | Description |
|---|---|
| 8003 | GEN4 Ionizing Bar 3″ (76 mm) |
| 8006 | GEN4 Ionizing Bar 6″ (152 mm) |
| 8009 | GEN4 Ionizing Bar 9″ (229 mm) |
| 8012 | GEN4 Ionizing Bar 12″ (305 mm) |
| 8018 | GEN4 Ionizing Bar 18″ (457 mm) |
| 8024 | GEN4 Ionizing Bar 24″ (610 mm) |
| 8030 | GEN4 Ionizing Bar 30″ (762 mm) |
| 8036 | GEN4 Ionizing Bar 36″ (914 mm) |
| 8042 | GEN4 Ionizing Bar 42″ (1067 mm) |
| 8048 | GEN4 Ionizing Bar 48″ (1219 mm) |
| 8054 | GEN4 Ionizing Bar 54″ (1372 mm) |
| 8060 | GEN4 Ionizing Bar 60″ (1524 mm) |
| 8072 | GEN4 Ionizing Bar 72″ (1829 mm) |
| 8084 | GEN4 Ionizing Bar 84″ (2134 mm) |
| 8096 | GEN4 Ionizing Bar 96″ (2438 mm) |
| 80108 | GEN4 Ionizing Bar 108″ (2743 mm) |
Accessoires et composants
| Modèle | Description |
|---|---|
| 7960 | Port d’alimentation GEN4 (115 V/230 V, 50/60 Hz), 2 sorties |
| 7961 | Port d’alimentation GEN4 (115 V/230 V, 50/60 Hz), 4 sorties |
| 7905 | Static Meter (appareil de mesure) |
Le bloc d’alimentation GEN4 modèle 7960 (à deux sorties) ou le bloc d’alimentation GEN4 7961 (à quatre sorties) avec sélecteur de 115 V ou 230 V est nécessaire pour le fonctionnement.
Les deux câbles d’alimentation interchangeables (d’environ 1,80 m de long chacun) sont blindés, ce qui protège les composants électroniques sensibles des interférences électromagnétiques, tout en facilitant leur connexion et leur installation. Un fusible primaire intégré protège contre les pics de tension.
Le bloc d’alimentation est listé UL conformément aux normes de sécurité américaines et canadiennes et est conforme aux directives courantes et aux réglementations RoHS. Cliquez ici pour obtenir plus d’informations.
