Comment Installer un Super Air Knife EXAIR ?

Il s’agit d’une question relativement fréquente posée à l’équipe d’Ingénierie d’Application. Pour répondre rapidement (et de relativement pertinente) est la suivante : « Comme vous voulez ».

Décortiquons un peu tout cela. Nous sommes évidemment limités par les lois de la physique, de sorte que la méthode de montage doit être suffisamment solide pour supporter le poids du Super Air Knife et la force de réaction de la décharge d’air comprimé. Les Super Air Knives de 7,6 cm (3″) peuvent en fait être montés (et fournis en air comprimé) à l’aide de Tuyaux Stay Set, si vous avez une ligne d’air comprimé à proximité. À défaut, vous pouvez utiliser un Socle Magnétique pour maintenir le Tuyau Stay Set et le Super Air Knife :

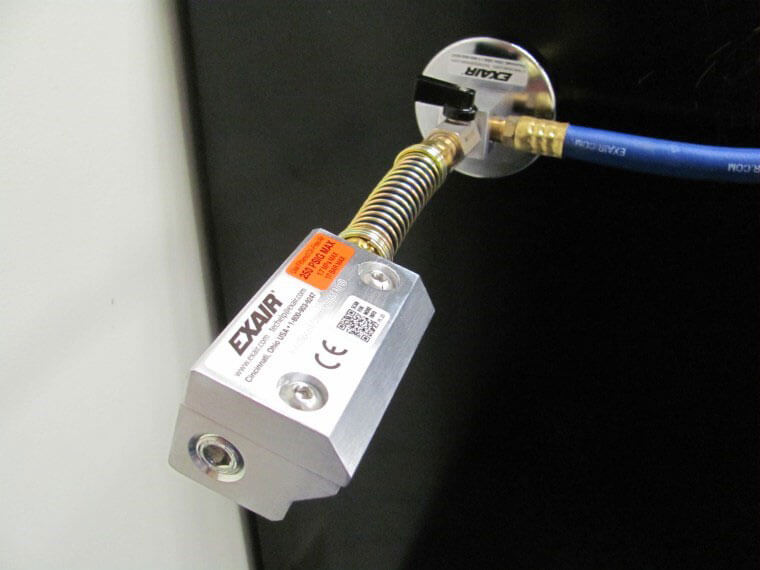

Compact, efficace et silencieux, l’EXAIR Super Air Knife 7,6 cm (3″) est une solution de soufflage parfaite pour une grande variété d’applications. Son installation est simple et expéditive grâce au Tuyau Stay Set et au Socle Magnétique.

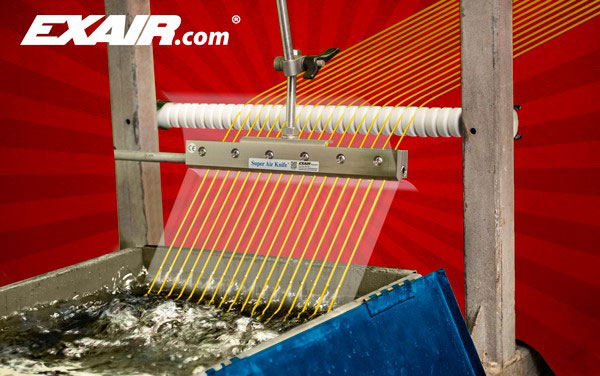

Les Super Air Knives de plus grande taille peuvent être installés tout aussi facilement avec les Systèmes de Montage Universels pour Air Knife. Les Air Knives jusqu’à 45,7 cm (18″) de long sont montés avec un Système de Montage Modèle 9060. Pour des Air Knives plus longs, plusieurs Systèmes de Montage seront requis pour un support adéquat.

Le Super Air Knife de 182 cm (72″) avec kit de plomberie installé présenté ici nécessite quatre Systèmes de Montage Universel pour Air Knife, Modèle 9060, pour un support adéquat.

Toutefois, de par leur design, les Super Air Knife peuvent être installés de plusieurs autres façons. En effet, si vous utilisez un tuyau rigide pour acheminer l’air comprimé, un Super Air Knife plus court pourra être aussi bien maintenu que le tuyau lui-même. J’ai discuté avec des utilisateurs qui ont installé avec succès des Super Air Knives en aluminium de 15 et 23 cm (6″ et 9″) ainsi. Nous déconseillons de le faire avec des produits plus longs, à cause des problèmes de charge en porte-à-faux. La seule exception serait un Super Air Knife monté verticalement… et même dans ce cas, je ne connais personne qui l’ait fait avec un Super Air Knife d’une longueur supérieure à 30,5 cm (12″).

Mais curieusement, la tuyauterie d’alimentation peut être utilisée pour les modèles plus longs. Un Super Air Knife de plus de 45,7 cm (18″) de long devra être alimenté en air comprimé aux deux extrémités. Un tuyau convenablement maintenu de part et d’autre offre une grande stabilité.

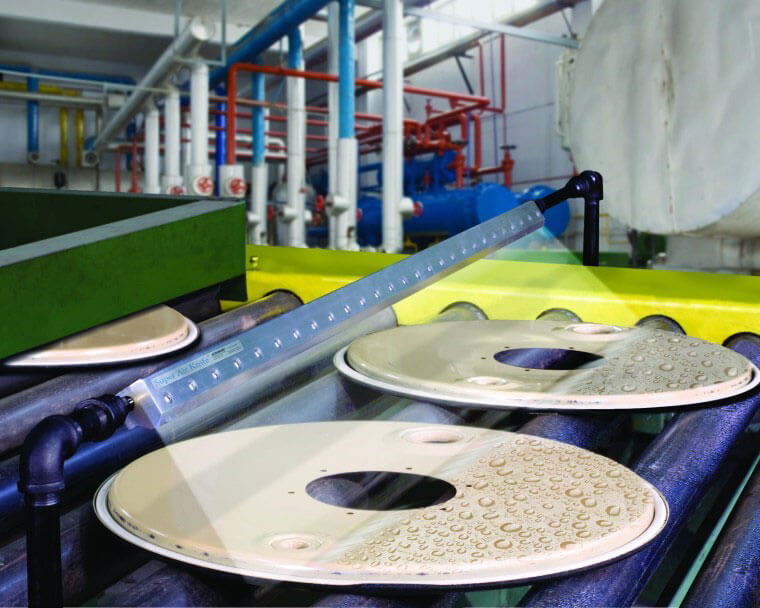

Ce Super Air Knife de 137 cm (54 ») Modèle 110054 en aluminium est bien soutenu par son tuyau d’alimentation en fer noir.

Les Super Air Knives disposent aussi de trous filetés 1/4-20 sur la partie inférieure du corps. Ces trous sont les filetages « résiduels » situés sous les extrémités des vis à tête qui retiennent le capuchon à l’armature. Ces vis à tête peuvent également être remplacées par des vis plus longues de 1/4-20. Vous pourrez alors utiliser le support de votre choix pour le monter. Certains de nos clients ont fait preuve d’une grande créativité à cet égard :

Oui, il s’agit d’une charnière de porte. Non, ce n’était pas mon idée, mais j’aurais aimé qu’elle le soit.

Peu importe le Super Air Knife que vous utilisez et la raison pour laquelle vous l’utilisez, il y a toujours des options pour le montage. Si vous voulez de l’aide pour déterminer celle(s) qui vous convient le mieux, contactez-nous.
