Positionnement et Assemblage du Super Air Knife

Les Super Air Knives sont des appareils polyvalents qui conviennent à une vaste gamme d’applications, dont le nettoyage, le séchage, le soufflage et le refroidissement. Ne comportant aucune pièce mobile, les couteaux d’air génèrent un rideau d’air puissant, avec un flux laminaire et uniforme pour satisfaire aux besoins de vos applications industrielles. Le rapport d’amplification de l’air de 40:1 est idéal pour optimiser la consommation d’air comprimé, tout en maximisant l’efficacité le tout à un niveau de décibels étonnamment bas.

Malgré le fait que chaque application soit unique, quelques normes et pratiques essentielles doivent être prises en compte lors de l’installation. Le principal flux d’air est produit par l’air comprimé, mais l’amplification de l’air de 40:1 est assurée par l’entraînement de l’air ambiant conçu spécialement à cet effet. Autrement dit, le Super Air Knife va aspirer l’air ambiant pour augmenter le volume de votre flux d’air de sortie. Pour cela, vous devez prévoir de l’espace sur le dessus et le dessous du couteau d’air. Même s’il n’y a pas de critère minimum, je vous conseille de ne pas monter votre couteau à moins de un centimètre et demi (ou un demi-pouce) de tout obstacle. Cela permettra à l’air ambiant de traverser à la fois le haut et le bas de la lame afin d’assurer un bon entraînement de l’air.

Une autre chose à considérer lors de l’assemblage du Super Air Knife est le positionnement de l’entrée d’air comprimé. Le couteaux d’air a des entrées d’air comprimé situées aux extrémités opposées du couteau. Les Super Air Knives entre 122 cm et 150 cm (48 et 59 pouces) utilisent 2 entrées aux extrémités opposées, plus 1 près du milieu du bas du couteau. Les couteaux de 152 cm et 211 cm (60 et 83 pouces) utilisent 2 entrées aux extrémités opposées, plus 2 entrées également espacées sur le bas du couteau. Les couteaux d’air de 213 cm et plus (84 pouces) utilisent 2 entrées aux extrémités opposées, plus 3 entrées également espacées sur le fond du couteau. Veillez, lors de l’assemblage, à respecter les exigences en ce qui concerne les prises d’air et à laisser suffisamment d’espace pour les tuyaux de raccordement à l’air comprimé.

L’orientation du lame d’air Super Air Knife dépendra de votre application. Cette orientation est sans incidence sur les performances, à condition que l’espacement soit suffisant pour assurer l’alimentation en air comprimé et l’entraînement de l’air ambiant. Bien que certaines applications exigent un positionnement à 90 degrés de la lame par rapport à la cible, la plupart bénéficieront d’un temps de contact plus long du flux d’air laminaire avec la cible. Ainsi, lorsque vous utilisez le Super Air Knife pour le séchage sur un système de convoyage, il est conseillé de placer la lame à un angle aussi faible que possible, à l’opposé de la matière qui arrive. Ainsi, le temps de contact entre le flux d’air laminaire et le matériau sera plus long, ce qui permettra d’augmenter le potentiel de séchage. Cette règle s’applique également aux applications de soufflage et de refroidissement.

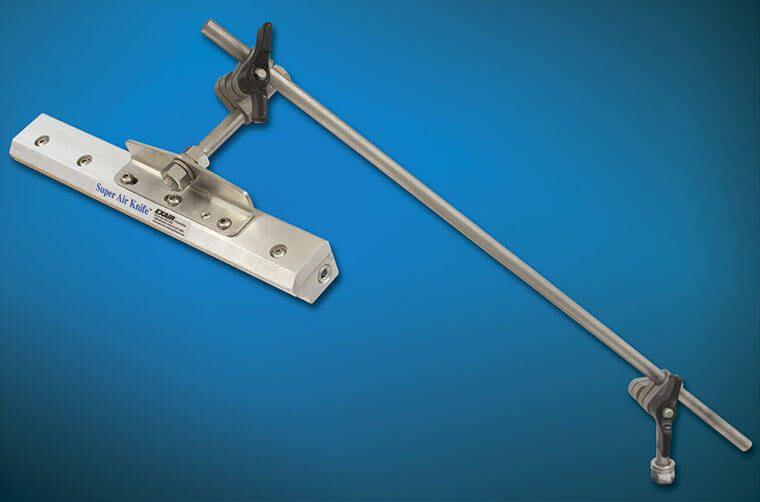

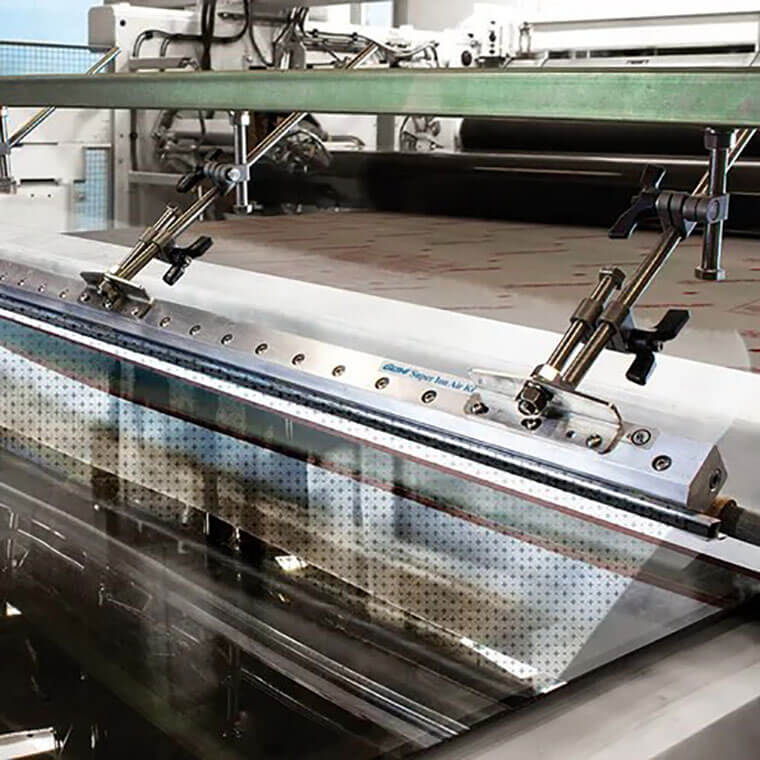

Si vous ne savez pas où assembler votre Super Air Knife pour optimiser ses performances, vous pourrez envisager d’utiliser l’Universal Air Knife Mounting System (ou le Système de Montage Universel pour Air Knife) d’EXAIR. Ce système de montage est destiné à assurer une position sûre et précise pour n’importe quel couteau à air EXAIR. L’Universal Air Knife Mounting System peut être aisément et rapidement ajusté pour déplacer une Super Air Knife connectée afin qu’elle soit à proximité de la pièce pour améliorer l’efficacité du soufflage. L’Universal Mounting System peut également être utilisé pour tester différents emplacements avant de fixer définitivement votre couteau.

Si vous voulez en savoir plus sur le montage et le positionnement du Super Air Knife, n’hésitez pas à nous contacter. Nous nous ferons un plaisir de vous aider !
