Refroidisseurs d’armoires électriques NEMA 12 (IP54) – Cabinet Cooler®
Finis les temps d’arrêt des commandes électroniques dus à la chaleur, à la pollution et à l’humidité !
Refroidisseur d’armoire pour refroidir les boîtiers étanches à la poussière et à l’huile, dans lesquels aucun liquide ou substance corrosive n’est présent.
- Fournit de l’air propre et froid aux composants électroniques sensibles
- Pas de pièces mobiles, aucun entretien
- Installation facile grâce à un orifice de sortie électrique standard
- Construction en aluminium durable avec tube vortex en acier inoxydable
Quels sont les avantages des refroidisseurs d’armoire électrique EXAIR ?
Le tube vortex contenu dans les refroidisseurs d’armoire électrique EXAIR est en acier inoxydable. La résistance de l’acier inoxydable à l’usure, à la corrosion et à l’oxydation garantit une longue durée de vie et un fonctionnement sans entretien.
Les refroidisseurs d’armoire électrique NEMA 12 conviennent aux applications industrielles générales où il n’y a pas de liquides ou de corrosion ne sont présents. Un refroidisseur d’armoire électrique NEMA 12 est conforme à la norme IP54 et est protégé contre la poussière et l’huile.
Le formulaire du guide de dimensionnement vous aidera à choisir le bon modèle de refroidisseur d’armoire électrique.
Calculer ici le refroidisseur d’armoire électrique – Sélectionner le bon modèle ou la bonne taille
Nous avons besoin de connaître les conditions techniques de votre site pour vous proposer le refroidisseur d’armoire électrique le plus adapté.
Les refroidisseurs d’armoire électrique EXAIR sont disponibles avec ou sans thermostat. Les refroidisseurs à fonctionnement continu (séries 4200 et 4700) sont recommandés lorsqu’un refroidissement et une pression positive constants sont souhaités. Un modèle à contrôle thermostatique permet d’économiser de l’air, puisque les refroidisseurs ne sont activés que lorsque la température interne atteint un niveau critique. Les systèmes thermostatiques sont utiles lorsque la chaleur est variable et qu’une surpression constante n’est pas nécessaire.
Tous les systèmes de refroidissement d’armoires électriques EXAIR comprennent un filtre 5 microns avec purge automatique des condensats pour l’alimentation en air comprimé et un jeu de tuyaux pour que l’air froid puisse toujours circuler dans l’armoire.
Comment fonctionnent les refroidisseurs d’armoire électrique ?
L’air comprimé entre dans le refroidisseur d’armoire électrique fonctionnant avec un tube vortex et est divisé en deux flux, l’un chaud et l’autre froid. (Pour plus d’informations sur le fonctionnement des tubes vortex, voir la section « Tubes vortex »). L’air chaud provenant du tube vortex est amorti et sort par la sortie du tube vortex. L’air froid est expulsé dans l’armoire électrique via le kit de distribution d’air froid. L’air chaud déplacé dans l’armoire s’élève et est rejeté dans l’atmosphère par la sortie d’air de l’armoire avec une légère surpression. De cette manière, l’armoire électrique est à la fois refroidie et rincée avec de l’air pur et frais. L’air extérieur ne peut à aucun moment pénétrer dans le tableau électrique.
Vous êtes actuellement en train de consulter le contenu d'un espace réservé de YouTube. Pour accéder au contenu réel, cliquez sur le bouton ci-dessous. Veuillez noter que ce faisant, des données seront partagées avec des providers tiers.
Plus d'informationsVersions

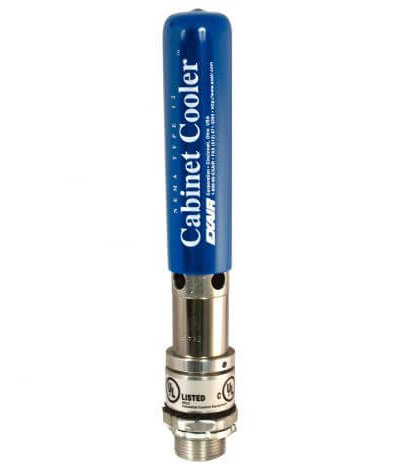

Refroidisseurs d’armoires électriques NEMA 12 (IP54)

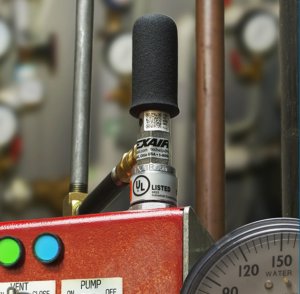

Les systèmes Cabinet Cooler® NEMA 12 (IP54) (étanches à la poussière et à l’huile) constituent une méthode économique et fiable de refroidissement et de nettoyage des tableaux électroniques, idéale pour les environnements industriels généraux où aucun liquide ou substance corrosive n’est présent. Le refroidisseur d’armoire électrique compact peut être installé en quelques minutes par une ouverture électrique standard.
Refroidisseurs d’armoires électriques NEMA 12 (IP54) HT (High Temperature) Cabinet Cooler
Les refroidisseurs d’armoire électrique haute température pour des températures ambiantes de 52 °C à 93 °C (125 °F à 200 °F) sont disponibles dans de nombreuses capacités de refroidissement pour les grands et petits tableaux électriques. Les refroidisseurs d’armoire NEMA 12 (IP54) (étanches à la poussière et à l’huile) sont idéaux pour les environnements industriels généraux où il n’y a pas de liquides ou de substances corrosives. Tous les Cabinet Coolers sont homologués UL. Un système Cabinet Cooler® NEMA 12 est disponible avec un contrôle thermostatique ou comme système de fonctionnement continu. Chacun de ces systèmes comprend un filtre-séparateur eau/pollution qui empêche la condensation et la saleté de pénétrer dans l’armoire, ainsi qu’un kit de distribution d’air froid qui permet de diriger l’air vers la circulation ou les points chauds. Les Cabinet Coolers sont un moyen économique et fiable de refroidir et de rincer les tableaux électriques. Les refroidisseurs d’armoire électrique EXAIR sont équipés d’un tube vortex qui produit de l’air froid à partir d’air comprimé, sans pièces mobiles. Le Cabinet Cooler compact peut être installé en quelques minutes par une ouverture électrique standard.
Autres informations produit
La chaleur peut provoquer l’arrêt de vos machinesCela arrive quand vous vous y attendez le moins. Des températures élevées peuvent faire chauffer les composants électroniques de votre commande de machine, ce qui peut entraîner des mesures erronées, des pannes ou des cartes de circuits imprimés grillées. Le refroidissement de l’armoire électrique élimine ces problèmes, mais comment le faire ? |
 Il y a un risque élevé de choc si la porte du tableau électrique est ouverte et qu’un ventilateur souffle de l’air chaud et sale de l’usine sur l’électronique. |
Échangeurs de chaleur et tubes vortexCes méthodes ont des limites évidentes en cas de chaleur estivale. Dans de nombreux cas, la température dans l’usine chaude un jour d’été est proche de celle à l’intérieur du boîtier. La différence de température n’est pas suffisante pour permettre un échange de chaleur efficace. |
 |
Climatiseurs avec unité de refroidissementCes refroidisseurs sont coûteux, nécessitent presque une journée d’installation et sont sujets à des pannes lorsque la poussière et la saleté obstruent les filtres. Les vibrations des machines contribuent à la défaillance des composants. |
 |
Refroidisseurs d’armoires électriques EXAIRLes refroidisseurs d’armoire électrique à air comprimé sont très compacts et s’installent en quelques minutes seulement. Pour ce faire, le Cabinet Cooler est monté sur le boîtier à travers un trou percé ou une ouverture prédécoupée. En cas d’utilisation d’un thermostat, l’air comprimé n’est utilisé que lorsque le refroidisseur d’armoire électrique est activé et que la température interne atteint un niveau critique. |
 |
| Refroidisseurs d’armoires électriques NEMA 12 (IP54) (résistant à la poussière et à l’huile) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modèle (HT = haute température à partir de 52 °C – 93 °C) | Consommation l/min. | Puissance de refroidissement Watt | Puissance Btu/h | Puissance Kcal/h | Raccord d’air comprimé | Niveau sonore dB(A) | Dimensions mm | Perçage de l’armoire |
| 4008 | 227 | 162 | 550 | 139 | 1/8″ NPT | 67* | 131 x 30 | 22 mm |
| 4015 / HT4015 | 425 | 293 | 1000 | 252 | 1/4″ NPT | 73* | 203 x 34 | 29 mm |
| 4025 / HT4025 | 708 | 497 | 1700 | 428 | 1/4″ NPT | 74* | 203 x 34 | 29 mm |
| 4030 / HT4030 | 850 | 586 | 2000 | 504 | 1/4″ NPT | 74* | 203 x 34 | 29 mm |
| 4040 / HT4040 | 1133 | 821 | 2800 | 706 | 1/4″ NPT | 78* | 203 x 34 | 29 mm |
*Avec amortisseur de son installé (en option)
Contrôle de la température : non
Cliquez sur l’image pour l’agrandir.
NEMA 12 petit = modèle 4008
|
NEMA 12 grand (hors modèle 4008)
|
Cliquez ici pour plus d’informations sur les accessoires proposés.
Contrôle électronique de la températureL’ETC (Electronic Temperature Control, contrôle électronique de la température) d’EXAIR prend en charge un contrôle précis de la température de votre armoire. La température est maintenue avec une précision de ± 0,56 °C (1 °F) du réglage. L’affichage numérique indique la température interne de l’armoire et active l’électrovanne (incluse) uniquement lorsque le réglage de la température est dépassé. Le boîtier en plastique ABS/PC de l’ETC est adapté aux environnements NEMA 12 (IP54). (Cabinet Cooler non inclus.) |
| ETC | ||
|---|---|---|
| Modèle | Description | Débit |
| 9239 | ETC – Contrôle électronique de la température, 240 V, 50/60 Hz, 1/4″ NPT | 1133 l/min |
| 9259 | ETC – Contrôle électronique de la température, 240 V, 50/60 Hz, 1/2″ NPT | 2264 l/min |
