Refroidisseurs d’armoires électriques NEMA 4X (IP66) – Cabinet Cooler®
Le refroidisseur d’armoire électrique pour une utilisation dans le secteur alimentaire !
Refroidisseurs d’armoires électriques pour refroidir les boîtiers intérieurs et extérieurs étanches à la poussière et à l’huile, protégés contre les projections d’eau, dans lesquels des liquides corrosifs peuvent être présents. Toutes les pièces sont en acier inoxydable de type 303 pour garantir la solidité et la résistance à la corrosion. Une vanne basse pression assure la conformité à la norme NEMA 4X.
- Fournit de l’air propre et froid aux composants électroniques sensibles
- Idéal pour l’industrie alimentaire et les environnements corrosifs
- Également disponible en acier inoxydable de type 316
Quels sont les avantages des refroidisseurs d’armoire électrique EXAIR ?
Le tube vortex contenu dans les refroidisseurs d’armoire électrique EXAIR est en acier inoxydable. La résistance de l’acier inoxydable à l’usure, à la corrosion et à l’oxydation garantit une longue durée de vie et un fonctionnement sans entretien.
Les refroidisseurs d’armoires électriques NEMA 4X (IP66) offrent la même protection que les refroidisseurs de classe NEMA 4, mais ils sont en acier inoxydable et conviennent donc à une utilisation dans le secteur alimentaire et dans les environnements corrosifs.
Le formulaire du guide de dimensionnement vous aidera à choisir le bon modèle de refroidisseur d’armoire électrique.
Calculer ici le refroidisseur d’armoire électrique – Sélectionner le bon modèle ou la bonne taille
Nous avons besoin de connaître les conditions techniques de votre site pour vous proposer le refroidisseur d’armoire électrique le plus adapté.
Les refroidisseurs d’armoire électrique EXAIR sont disponibles avec ou sans thermostat. Les refroidisseurs à fonctionnement continu (séries 4200 et 4700) sont recommandés lorsqu’un refroidissement et une pression positive constants sont souhaités. Un modèle à contrôle thermostatique permet d’économiser de l’air, puisque les refroidisseurs ne sont activés que lorsque la température interne atteint un niveau critique. Les systèmes thermostatiques sont utiles lorsque la chaleur est variable et qu’une surpression constante n’est pas nécessaire.
Tous les systèmes de refroidissement d’armoires électriques EXAIR comprennent un filtre 5 microns avec purge automatique des condensats pour l’alimentation en air comprimé et un jeu de tuyaux pour que l’air froid puisse toujours circuler dans l’armoire.
Comment fonctionnent les refroidisseurs d’armoire électrique ?
L’air comprimé entre dans le refroidisseur d’armoire électrique fonctionnant avec un tube vortex et est divisé en deux flux, l’un chaud et l’autre froid. (Pour plus d’informations sur le fonctionnement des tubes vortex, voir la section « Tubes vortex »). L’air chaud provenant du tube vortex est amorti et sort par la sortie du tube vortex. L’air froid est expulsé dans l’armoire électrique via le kit de distribution d’air froid. L’air chaud déplacé dans l’armoire s’élève et est rejeté dans l’atmosphère par la sortie d’air de l’armoire avec une légère surpression. De cette manière, l’armoire électrique est à la fois refroidie et rincée avec de l’air pur et frais. L’air extérieur ne peut à aucun moment pénétrer dans le tableau électrique.
Versions

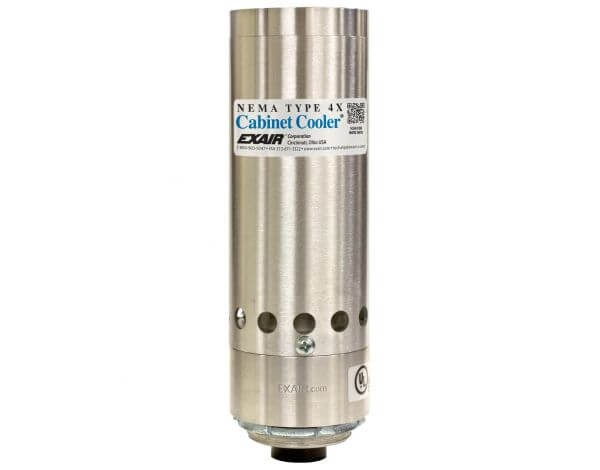

Cabinet Cooler NEMA 4X (IP66)
Les refroidisseurs d’armoire électrique d’EXAIR utilisent un tube vortex pour produire de l’air froid à partir d’air comprimé, sans pièces mobiles. Les systèmes Cabinet Cooler® NEMA 4X (IP66) d’EXAIR (étanches à la poussière, à l’huile, aux projections d’eau et à la corrosion, pour une utilisation en intérieur et en extérieur) incluent une soupape de surpression basse pression à la fois pour le tube vortex et pour l’air d’échappement dans l’armoire, afin de maintenir la classification NEMA du boîtier électronique. Le Cabinet Cooler compact s’installe en quelques minutes par une sortie électrique standard.

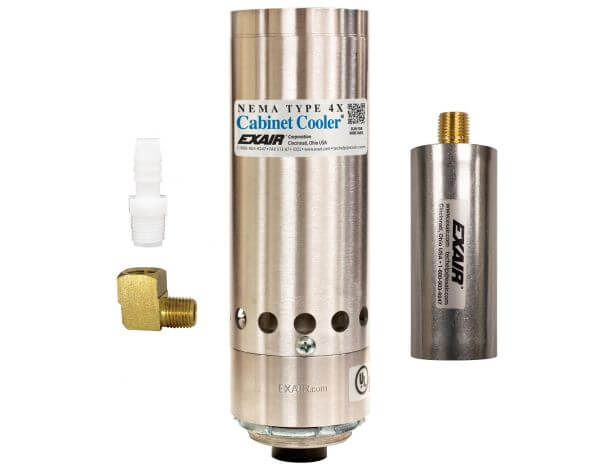

HT (High Temperature) Cabinet Cooler NEMA 4X (IP66)
Les refroidisseurs d’armoire électrique haute température pour des températures ambiantes de 52 °C à 93 °C (125 °F à 200 °F) sont disponibles dans de nombreuses capacités de refroidissement pour les grands et petits tableaux électriques. Les refroidisseurs d’armoire électrique NEMA 4X (IP66) (étanches à la poussière, à l’huile et aux projections d’eau, résistants à la corrosion, pour une utilisation à l’intérieur et à l’extérieur) sont équipés d’une soupape de décharge basse pression à la fois pour le tube vortex et pour l’air d’échappement de l’armoire. Cette soupape se ferme et assure l’étanchéité lorsque le refroidisseur n’est pas en service afin de préserver l’intégrité d’un boîtier NEMA 4X. Les refroidisseurs d’armoire électrique NEMA 4X (IP66) sont conçus en acier inoxydable pour une utilisation dans l’industrie alimentaire et les environnements corrosifs. Tous les Cabinet Coolers sont homologués UL. Un système Cabinet Cooler® NEMA 4X est disponible avec un contrôle thermostatique ou comme système de fonctionnement continu. Chacun de ces systèmes comprend un filtre-séparateur eau/pollution qui empêche la condensation et la saleté de pénétrer dans l’armoire, ainsi qu’un kit de distribution d’air froid qui permet de diriger l’air vers la circulation ou les points chauds. Ils sont un moyen économique et fiable de refroidir et de rincer les tableaux électriques. Les Cabinet Coolers EXAIR sont équipés d’un tube vortex qui produit de l’air froid à partir d’air comprimé, sans pièces mobiles. Le refroidisseur d’armoire électrique compact s’installe en quelques minutes par une sortie électrique standard.
Autres informations produit
La chaleur peut provoquer l’arrêt de vos machinesCela arrive quand vous vous y attendez le moins. Des températures élevées peuvent faire chauffer les composants électroniques de votre commande de machine, ce qui peut entraîner des mesures erronées, des pannes ou des cartes de circuits imprimés grillées. Le refroidissement de l’armoire électrique élimine ces problèmes, mais comment le faire ? |
 Il y a un risque élevé de choc si la porte du tableau électrique est ouverte et qu’un ventilateur souffle de l’air chaud et sale de l’usine sur l’électronique. |
Échangeurs de chaleur et tubes vortexCes méthodes ont des limites évidentes en cas de chaleur estivale. Dans de nombreux cas, la température dans l’usine chaude un jour d’été est proche de celle à l’intérieur du boîtier. La différence de température n’est pas suffisante pour permettre un échange de chaleur efficace. |
 |
Climatiseurs avec unité de refroidissementCes refroidisseurs sont coûteux, nécessitent presque une journée d’installation et sont sujets à des pannes lorsque la poussière et la saleté obstruent les filtres. Les vibrations des machines contribuent à la défaillance des composants. |
 |
Refroidisseurs d’armoires électriques EXAIRLes refroidisseurs d’armoire électrique à air comprimé sont très compacts et s’installent en quelques minutes seulement. Pour ce faire, le Cabinet Cooler est monté sur le boîtier à travers un trou percé ou une ouverture prédécoupée. En cas d’utilisation d’un thermostat, l’air comprimé n’est utilisé que lorsque le refroidisseur d’armoire électrique est activé et que la température interne atteint un niveau critique. |
 |
| NEMA 4X IP66 (acier inoxydable, résistant à la corrosion) | ||||||||
|---|---|---|---|---|---|---|---|---|
| Modèle (HT = haute température à partir de 52 °C – 93 °C) | Consommation l/min. | Puissance de refroidissement Watt | Puissance Btu/h | Puissance Kcal/h | Raccord d’air comprimé | Niveau sonore dB(A) | Dimensions mm | Perçage de l’armoire |
| 4608SS | 227 | 162 | 550 | 139 | 1/8″ NPT | 67* | 131 x 30 | 33 mm |
| 4615SS / HT4615SS | 425 | 293 | 1000 | 252 | 1/4″ NPT | 73 | 203 x 34 | 49 mm |
| 4625SS / HT4625SS | 708 | 497 | 1700 | 428 | 1/4″ NPT | 80 | 203 x 34 | 49 mm |
| 4630SS / HT4630SS | 850 | 586 | 2000 | 504 | 1/4″ NPT | 80 | 203 x 34 | 49 mm |
| 4640SS / HT4640SS | 1133 | 821 | 2800 | 706 | 1/4″ NPT | 82 | 203 x 34 | 49 mm |
*Avec amortisseur de bruit installé (en option)
Les modèles (hors 4608SS) incluent un amortisseur de bruit, un embout de tuyau droit, un coude en laiton 1/4″ BSP
Contrôle de la température : non
Cliquez sur l’image pour l’agrandir.
Modèle NEMA 4/4X petit = modèle 4608 + 4608SS
|
Modèle NEMA 4/4X grand (hors modèle 4608 + 4608SS)
|
Cliquez ici pour plus d’informations sur les accessoires proposés.
Contrôle électronique de la températureL’ETC (Electronic Temperature Control, contrôle électronique de la température) d’EXAIR prend en charge un contrôle précis de la température de votre armoire. La température est maintenue avec une précision de ± 0,56 °C (1 °F) du réglage. L’affichage numérique indique la température interne de l’armoire et active l’électrovanne (incluse) uniquement lorsque le réglage de la température est dépassé. Le boîtier en plastique ABS/PC de l’ETC est adapté aux environnements NEMA 4X (IP66). (Cabinet Cooler non inclus.) |
| ETC | ||
|---|---|---|
| Modèle | Description | Débit |
| 9239 | ETC – Contrôle électronique de la température, 240 V, 50/60 Hz, 1/4″ NPT | 1133 l/min |
| 9259 | ETC – Contrôle électronique de la température, 240 V, 50/60 Hz, 1/2″ NPT | 2264 l/min |
Autres accessoires
|
||||||||||||||||||||||||||||||||||||
