Tubes de Venturi / Air Amplifier

Les amplificateurs de flux d’air sont silencieux, efficaces et amplifient le volume d’air jusqu’à 25 fois la consommation d’air comprimé !

Übersicht Air Amplifier
OSHA

Que sont les Air Amplifier (tubes de Venturi ou amplificateurs de flux d’air) ?

Les tubes de Venturi sont un moyen simple et peu coûteux de déplacer de l’air, de la fumée, des gaz et des matériaux légers. En outre, ces amplificateurs de flux d’air sont une solution optimale pour le refroidissement de grands composants ou le séchage de pièces.

Les Air Amplifier utilisent l’effet Coandă, un principe fondamental de fonctionnement fluidique. Les amplificateurs de flux d’air consomment peu d’air comprimé, mais entraînent avec eux une grande quantité d’air ambiant. Ils peuvent ainsi produire un grand volume d’air à grande vitesse à la sortie de l’air. Les Air Amplifiers sont silencieux tout en étant très efficaces. En effet, ils amplifient le volume d’air jusqu’à 25 fois la consommation d’air comprimé.

Adjustable Air Amplifiers Anwendung

Une série d’Air Amplifiers réglables sèche et refroidit une grande pièce de fonderie après le lavage à chaud.

Pourquoi choisir un amplificateur de flux d’air ?

Les Air Amplifiers ne comportent aucune pièce mobile et ne nécessitent aucun entretien. Aucun raccordement électrique n’est nécessaire et le débit, le vide et la vitesse sont facilement réglables. Il est facile d’augmenter le débit d’air en sortie en augmentant l’espace d’ouverture. De même, le débit de sortie d’air peut être réduit si la pression d’entrée est diminuée. Les deux extrémités de l’Air Amplifier, à savoir l’aspiration et la sortie d’air, peuvent être reliées à un tuyau et sont donc idéales pour aspirer de l’air frais d’une autre zone ou de l’air ambiant, par exemple, ou pour aspirer des fumées et des gaz.

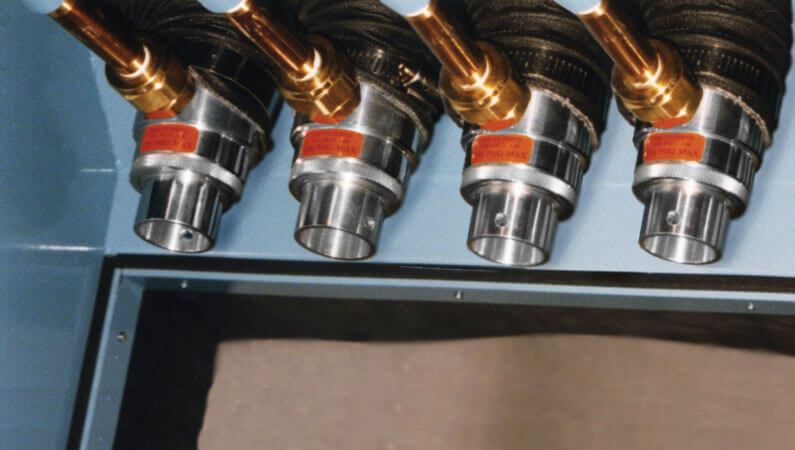

Adjustable Air Amplifiers verrohrt

Les Adjustable Air Amplifiers sont tubés les uns avec les autres afin d’aspirer de l’air propre pour le séchage.

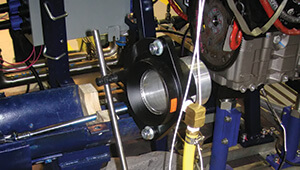

Air Amplifiers Cool Engines during testing

Un Super Air Amplifier modèle 120024 4″ (102 mm) refroidit un moteur sur le banc de couple.

Applications

  • Évacuation des fumées de soudure
  • Refroidissement des produits et matériaux chauds
  • Séchage d’objets mouillés
  • Nettoyage des pièces usinées
  • Distribution de la chaleur dans les moules ou les fours
  • Ventilation de zones confinées
  • Aspiration de gaz de réservoir
  • Soufflage
  • Refroidissement

Avantages par rapport aux ventilateurs :

  • Compact
  • Léger
  • Portable
  • Pas d’électricité
  • Force et débit variables
  • Les faces avant peuvent être facilement équipées de guides d’air
  • Pas de pièces mobiles – aucun entretien
  • Mise en marche et arrêt instantanés

Avantages par rapport aux éjecteurs :

  • Débit d’air plus important avec une consommation d’air comprimé plus faible
  • Silencieux
  • Pas d’interférence à l’intérieur et pas de pièces mobiles
  • Conforme aux exigences de l’OSHA en matière de pression et de bruit

Comment fonctionne un Air Amplifier ?

Air Amplifiers Funktion

Par une alimentation (1), l’air comprimé entre dans une chambre annulaire (2) et est poussé à grande vitesse à travers une petite buse annulaire (3). Ce flux d’air primaire suit l’effet Coandă (4) et est guidé à travers l’ouverture de sortie. Une dépression (5) est créée au centre, ce qui entraîne l’aspiration de grandes quantités d’air ambiant. Le résultat est un flux d’air combiné d’air primaire et d’air ambiant qui sort avec un grand volume et une grande vitesse.

Aide à la sélection de modèles d’Air Amplifiers

Comparaison des Air Amplifiers
Performances Niveau sonore Bride de fixation Réglage du flux Température nominale Applications corrosives
Super Air Amplifier élevées Faibles oui Avec films écarteurs 135 °C (275 °F) non
Aluminium Adjustable Air Amplifier Moyennes Variable non continu (pas de films écarteurs) 135 °C (275 °F) non
Adjustable Air Amplifier en acier inoxydable Moyennes Variable non continu
(pas de films écarteurs)
204 °C (400 °F) oui
Air Amplifier hautes températures élevées Faibles non Avec films écarteurs 374 °C (700 °F) oui

» Super Air Amplifier (super tubes de Venturi)
Les Super Air Amplifiers offrent la plus grande amplification du flux d’air et sont les plus efficaces de la gamme Air Amplifier.

» Adjustable Air Amplifier (tubes de Venturi réglables)
Les amplificateurs d’air réglables offrent un bon facteur d’amplification et sont très simples à utiliser.
