Tropffreie Flachstrahlzerstäuberdüse mit Spritzstrahlumlenkung

Les buses d’atomisation à jet plat avec déviation du jet placent le jet de pulvérisation avec précision dans les espaces les plus restreints.

Modèle : AD2010SS

1/4″ NPT/BSP
Matériaux :acier inoxydable, type 303

Modèle : AF2010SS – 1/4″ NPT/BSP

Les buses d’atomisation à jet plat sans goutte avec déviation du jet sont conçues pour les applications où l’espace joue un rôle important. La direction de la buse d’atomisation sans goutte à jet plat est perpendiculaire à la direction de la buse, ce qui permet de placer le jet avec précision, même dans les espaces les plus restreints.
Les buses de pulvérisation sans goutte fonctionnent comme les buses d’atomisation standard. Toutefois, elles présentent un avantage supplémentaire, car elles arrêtent l’alimentation en liquide dès que l’air comprimé est coupé.

Températures :

les buses d’atomisation à mélange interne sont conçues pour des températures allant jusqu’à 204 °C.

Tropffreie Flachstrahldüse mit Spritzstrahlumlenkung Leistung
Dimensions de l’angle de pulvérisation
Modèle Pression Largeur Profondeur max. m
Air BAR Liquide BAR A B C
cm cm cm
AD2010SS 0,8 0,7 23 36 41 91
1,5 1,4 28 33 41 107
2,3 2,1 20 30 41 114
3,2 2,8 23 30 38 122
4,8 4,1 30 38 46 107
Légende : l/h = litres par heure l/min = litres standard par minute
Liquide 0,7 BAR Liquide 1,4 BAR Liquide 2,1 BAR
Modèle Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min
AD2010SS 0,4 11,5 41 1,0 15,1 66 1,5 17,6 90
0,6 10,1 50 1,2 12,4 82 1,8 15,4 105
0,7 8,3 59 1,4 11,0 91 2,1 12,9 122
0,8 6,9 69 1,5 8,9 101 2,3 10,4 140
Légende : l/h = litres par heure l/min = litres standard par minute
2.8 BAR Liquid 4.1 BAR Liquid
Modèle Pression d’air BAR l/h l/min Pression d’air BAR l/h l/min
AD2010SS 1,8 21,4 98 2,6 26,0 133
2,2 18,6 121 3,7 20,1 188
2,6 15,7 144 4,3 17,3 221
3,2 10,3 180 4,8 11,9 258

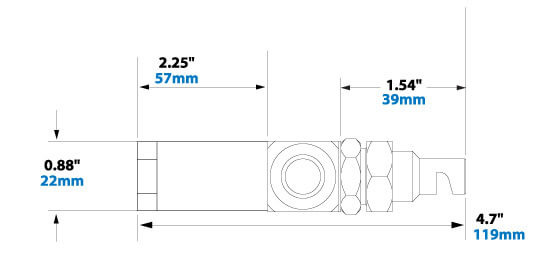

Tropffreie Flachstrahldüse mit Spritzstrahlumlenkung Abmessungen
