Unsere Druckluftkettenzüge mit Hakenaufhängung sind für verschiedenste Anwendungen geeignet. Je nach Ausführung braucht es dabei besonders schnelle, sehr kleine oder extra starke Lösungen. Hier finden Sie Hebezüge mit Haken und einer Tragkraft in der Spanne von 125 kg – 100 Tonnen, es ist also für jeden etwas dabei.
Sie suchen ölfreie oder explosionsgeschützte Produkte mit ATEX-Zertifizierung? Fragen Sie uns danach, wir beraten Sie gern!
Produktserien

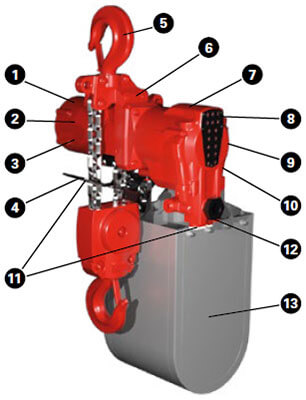

Merkmale unserer Drucklufthebezüge
- Ganzstahlkonstruktion (Aluminiumkörper für TCR Mini und TCS)
- Planetengetriebe
- Ausfallsichere, automatische Scheibenbremse
- Mechanische Endabschaltung
- Haken
- Verschiedene Beschichtungsmöglichkeiten
- Niedriger Lärmpegel
- Geringer Luftverbrauch
- Überlastsicherung (außer TCR Mini, TMM und TCS)
- Federgespannter Lamellenmotor
- Seilbedienung oder Drucktastensteuerung
- Eingebautes Notschalterventil beim Modell mit Drucktastensteuerung
- Kettenspeicher (Sack oder Kasten)

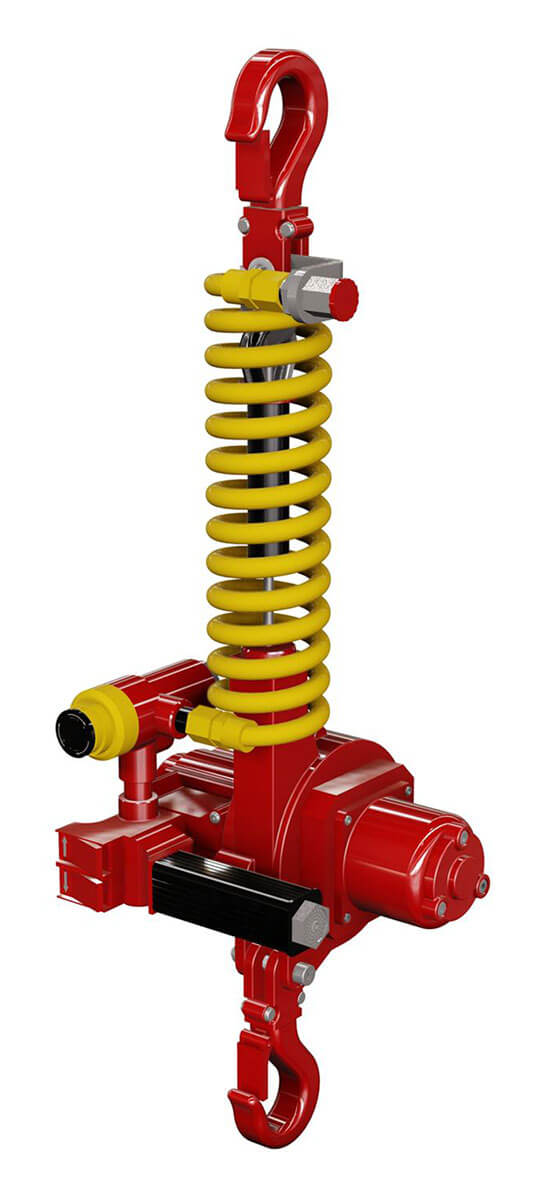

Hebezüge für Material Handling TCR ME

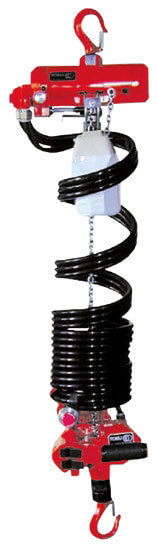

TCR-250ME
Kompakthebezüge mit Hakenaufhängung eignen sich bestens für jegliches „Material-Handling“. Durch die Drucktastensteuerung am Unterhaken können Materialien und Lasten direkt kontrolliert und genau positioniert werden. In Kombination mit Handlaufkatzen lassen sich Lasten auch horizontal transportieren.
Produkteigenschaften:
- Drucktastensteuerung direkt am Unterhaken
- Optimale Kontrolle der Last, sehr genaues Positionieren
- Einhändige Bedienung
- Geschwindigkeit stufenlos regelbar Ruckfreies Heben und Senken
- Handgriff für Rechts- und Linkshänder
- Mechanischer Endstellungsstopp
- 2 m Hubhöhe
Modelle:
| Typ | Kapazität (kg) | Hubgeschw. bei Vollast (m/min.) | Senkgeschw. bei Vollast (m/min.) | Kettengröße (mm) | Kettenstränge |
|---|---|---|---|---|---|
| TCR-250ME | 250 | 8 | 17.9 | 4 x 12 | 1 |

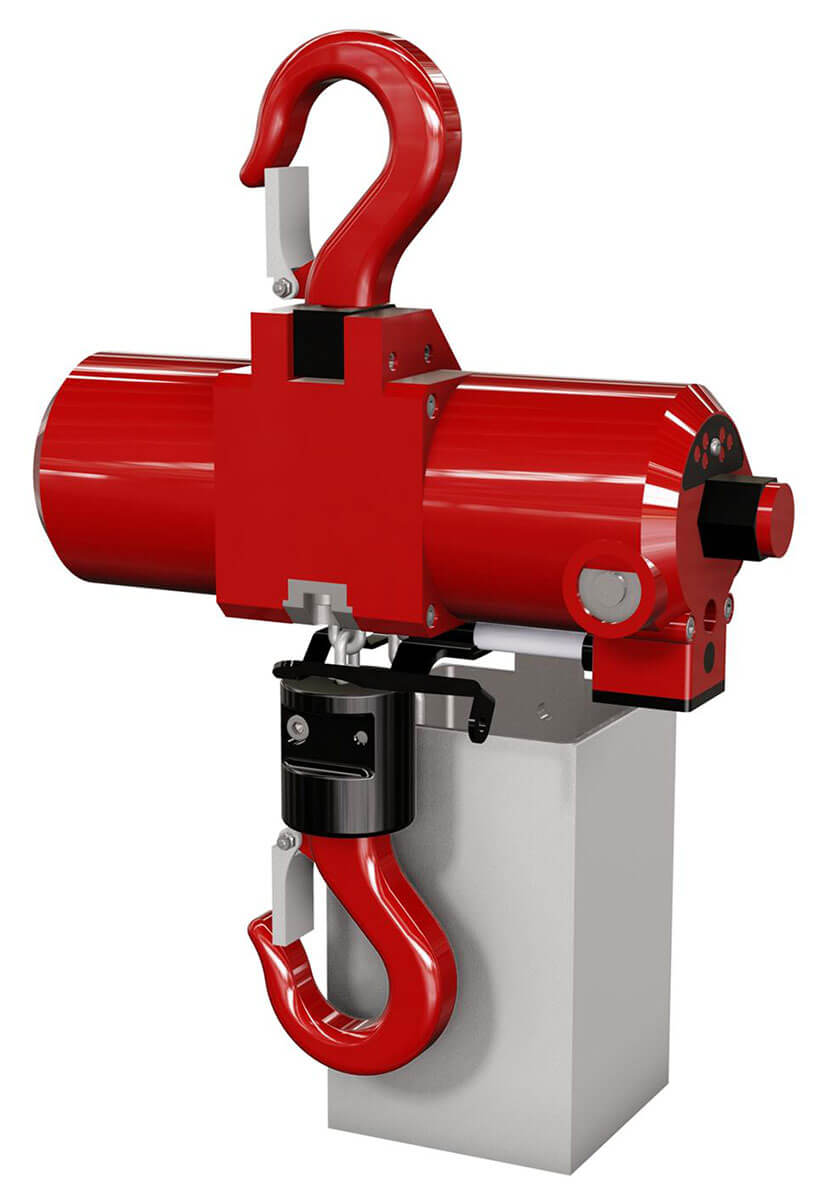

Mini Druckluftkettenzüge TCR

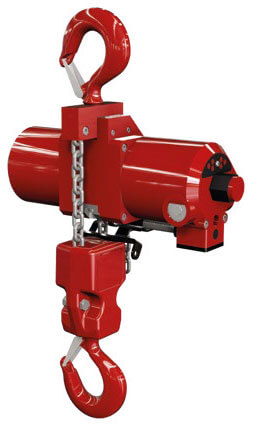

TCR-500
Mini Druckluftkettenzüge der TCR-Reihe sind flexibel einsetzbare Mini-Hebezüge mit einem Aluminiumgehäuse. Die kompakten Minis zeichnen sich durch ihr leichtes Gewicht aus und funktionieren unter unterschiedlichsten Bedingungen. So sind für viele industrielle Hebetätigkeiten geeignet. Die Tragekapazität beträgt je nach Modell zwischen 125 und 500 kg. Die 3M-Modelle ermöglichen eine Hubhöhe von bis zu 3 Metern.
Auch lieferbar mit ATEX-Zertifizierung!
Produkteigenschaften:
- Kompaktes Design
- Stufenlose Geschwindigkeitsregelung
- Seil- oder Drucktastensteuerung
- Ex-geschützter Motor
- Keine Hubhöhenbegrenzung
- Genaue Positionierung der Last durch variable Hub- und Senkgeschwindigkeit
- Niedriger Geräuschpegel (83 dBA)
- Sehr mobil durch minimales Gewicht
- Leicht zu montieren
Modelle:
| Typ | Kapazität (kg) | Hubgeschw. bei Vollast (m/min.) | Senkgeschw. bei Vollast (m/min.) | Kettengröße (mm) | Kettenstränge |
|---|---|---|---|---|---|
| TCR-125 | 125 | 14 | 16 | 4 x 12 | 1 |
| TCR-250 | 250 | 9.3 | 17.9 | 4 x 12 | 1 |
| TCR-500 | 500 | 10.5 | 17.9 | 6,3 x 19,1 | 1 |

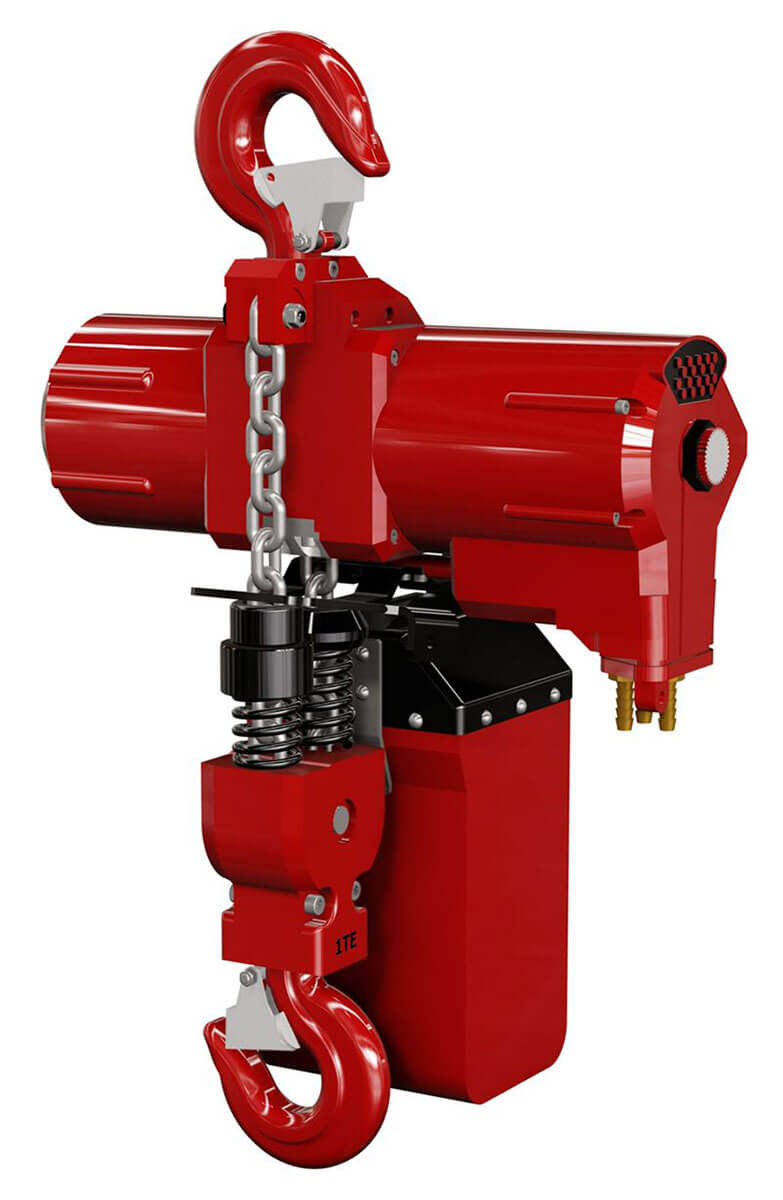

Hochgeschwindigkeitshebezüge für schnelle Lagerung & Verpackung TCS

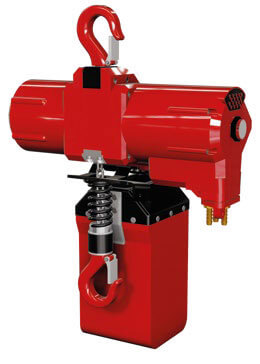

TCS-500
Druckluftkettenzüge der TCS-Serie wurden speziell für das industrielle „Material-Handling“ entwickelt, wie z.B. Lagerung und Verpackung. Die Hebezüge der TCS-Serie verfügen über eine sehr hohe Hebe- und Senkgeschwindigkeit und sind damit auch sehr geeignet für Einsätze mit sehr hohem Hub. Tragekapazität wahlweise 500 oder 980 kg. Die 3M-Modelle ermöglichen eine Hubhöhe von bis zu 3 Metern.
Produkteigenschaften:
- Sehr hohe Hebe- und Senkgeschwindigkeit
- Maximale Geschwindigkeit einstellbar, Heben und Senken unabhängig voneinander
- Geschwindigkeit sehr genau stufenlos regelbar (Seil- und Drucktastensteuerung)
- Optimale Kontrolle der Last, sehr genaues Positionieren
- Ruckfreies Heben und Senken
- Sehr kompakt und geringes Gewicht
- Abluftschlauch einfach zu montieren
- Endstellungsstopp
- Luftmotor wird gekühlt durch Abluft (intern)
- je nach Modell Seil- oder Drucktastensteuerung
- Sehr leise, schallgedämpft
- Aluminiumgehäuse
- je nach Modell mit 2 Metern Bedienungslänge

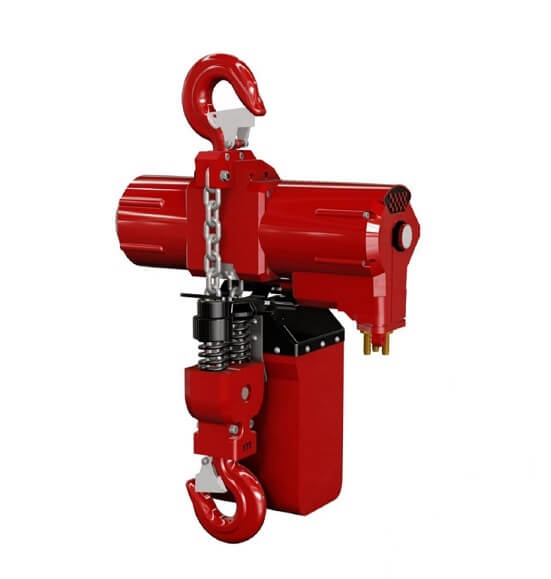

Ölfreie Modelle enthalten das Kürzel LF im Modellnamen.
Auch lieferbar mit ATEX-Zertifizierung!
Modelle:
| Typ | Kapazität (kg) | Hubgeschw. bei Vollast (m/min.) | Senkgeschw. bei Vollast (m/min.) | Kettengröße (mm) | Kettenstränge |
|---|---|---|---|---|---|
| TCS-500 | 500 | 17 | 34 | 6,3 x 19,1 | 1 |
| TCS-500LFC | 500 | 13 | 24 | 6,3 x 19,1 | 2 |
| TCS-980/2 | 980 | 8.5 | 17 | 6,3 x 19,1 | 2 |
| TCS-980/LF2 | 980 | 6.5 | 12 | 6,3 x 19,1 | 2 |

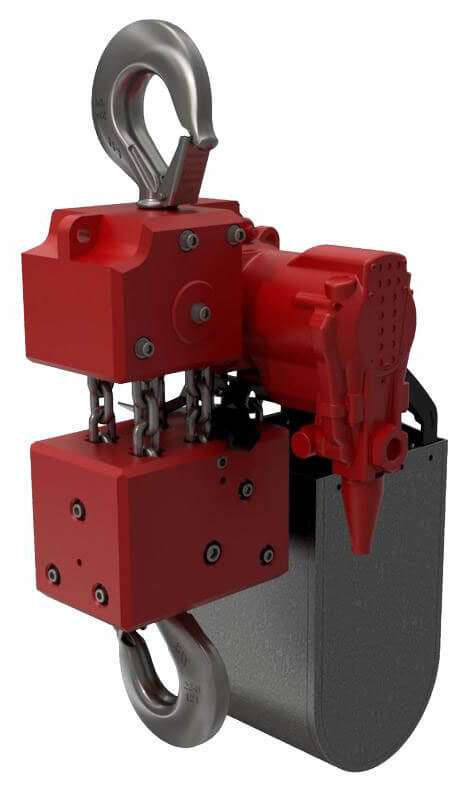

Druckluftkettenzüge für schwere, industrielle Aufgaben TCR / TMH

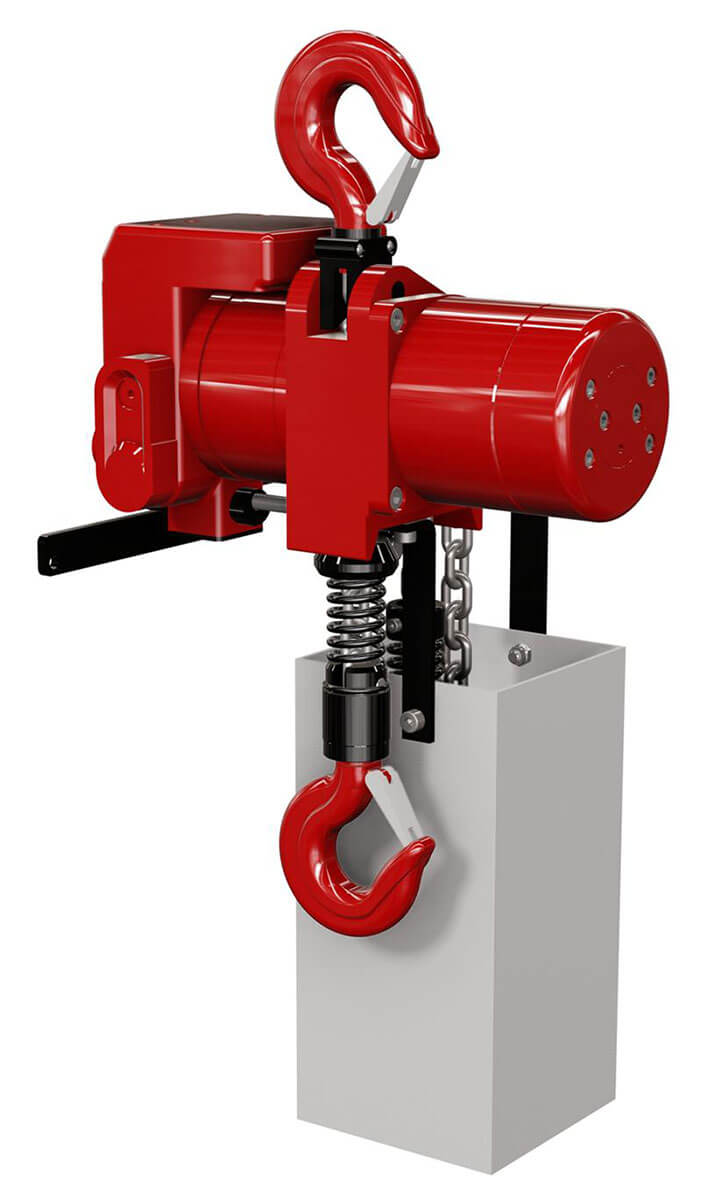

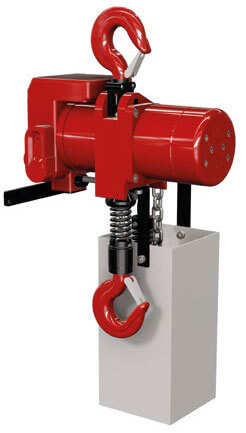

TCR-1000

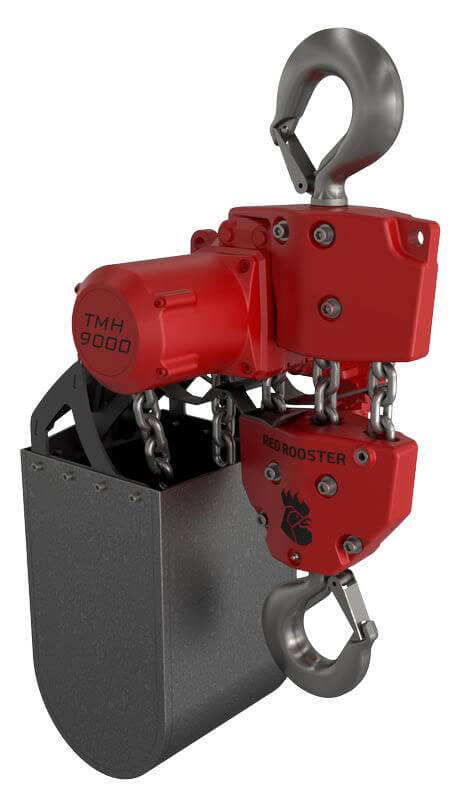

TMH-9000/3

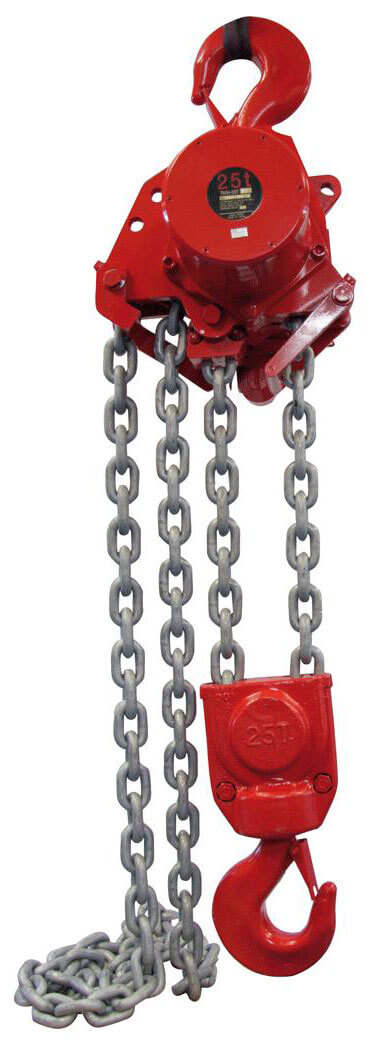

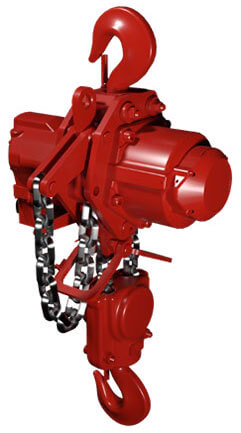

TMH-10/2
Die TCR-Reihe Druckluftkettenzüge wurden speziell für den industriellen Einsatz entwickelt. Robuste Graugussgehäuse für alle Modelle. Tragekapazität von 0,25 bis 2 Tonnen. Standard mit Überlastsicherung. Die 3M-Modelle ermöglichen eine Hubhöhe von bis zu 3 Metern.
Produkteigenschaften:
- Geschwindigkeit sehr genau stufenlos regelbar
- Optimale Kontrolle der Last, sehr genaues Positionieren
- Ruckfreies Heben und Senken
- Sehr kompakt
- Endstellungsstopp
- Je nach Modell mit Seilsteuerung oder Drucktastensteuerung
- Schallgedämpft
- Überlastsicherung eingebaut ohne Bauhöhenverlust
- Luftdruck 0,4 – 0,63 MPa (4 – 6,3 Bar)
- je nach Modell mit 2 Metern Bedienungslänge
Die TMH-Reihe Druckluftkettenzüge haben die größte Hubgeschwindigkeit mit kleinster Einbauhöhe auf dem Markt für Hebezüge. Langlebige, ausgereifte Hebezüge mit einer Traglast von 3 Tonnen bis zu 100 Tonnen, geeignet für dauerhaften industriellen Einsatz.
Druckluftkettenzüge der TMH-Reihe enthalten Befestigungsösen am Gehäuse für einfache Montage und zwecks Befestigung des Hebezugs zur zusätzlichen Sicherheit. Die 3M-Modelle ermöglichen eine Hubhöhe von bis zu 3 Metern.
Produkteigenschaften:
- sehr genaue Geschwindigkeitsregelung (je nach Modell Seil- und Druckknopfbedienung)
- optimale Kontrolle und genaues Positionieren der Ladung
- Verschlussventil der Hauptluftdurchfuhr
- mechanische Endstoppabschaltung
- eingebauter Ladebegrenzer ohne Verlust an Bauhöhe
- operationeller Luftdruck (4 – 6,3 Bar)
- Niedriger Geräuschpegel (83 dBA)
- Abluft durch Schlauch
- je nach Modell mit 2 Metern Bedienungslänge
Ölfreie Modelle enthalten das Kürzel LF im Modellnamen.
Beide Modellreihen (TCR und TMH) auch lieferbar mit ATEX-Zertifizierung!
Modelle:
| Typ | Kapazität (kg) | Hubgeschw. bei Vollast (m/min.) | Senkgeschw. bei Vollast (m/min.) | Kettengröße (mm) | Kettenstränge |
|---|---|---|---|---|---|
| TCR-600250 | 250 | 13 | 15 | 6,3 x 19,1 | 1 |
| TCR-500C/500PE | 500 | 10.5 | 17.9 | 6,3 x 19,1 | 1 |
| TCR-500/2 | 500 | 4.6 | 9 | 6,3 x 19,1 | 2 |
| TCR-1000/2 | 1000 | 5.3 | 9 | 6,3 x 19,1 | 2 |
| TCR-1000 | 1000 | 6 | 10.6 | 7,1 x 21 | 1 |
| TCR-2000/2 | 2000 | 3 | 5.2 | 7,1 x 21 | 2 |

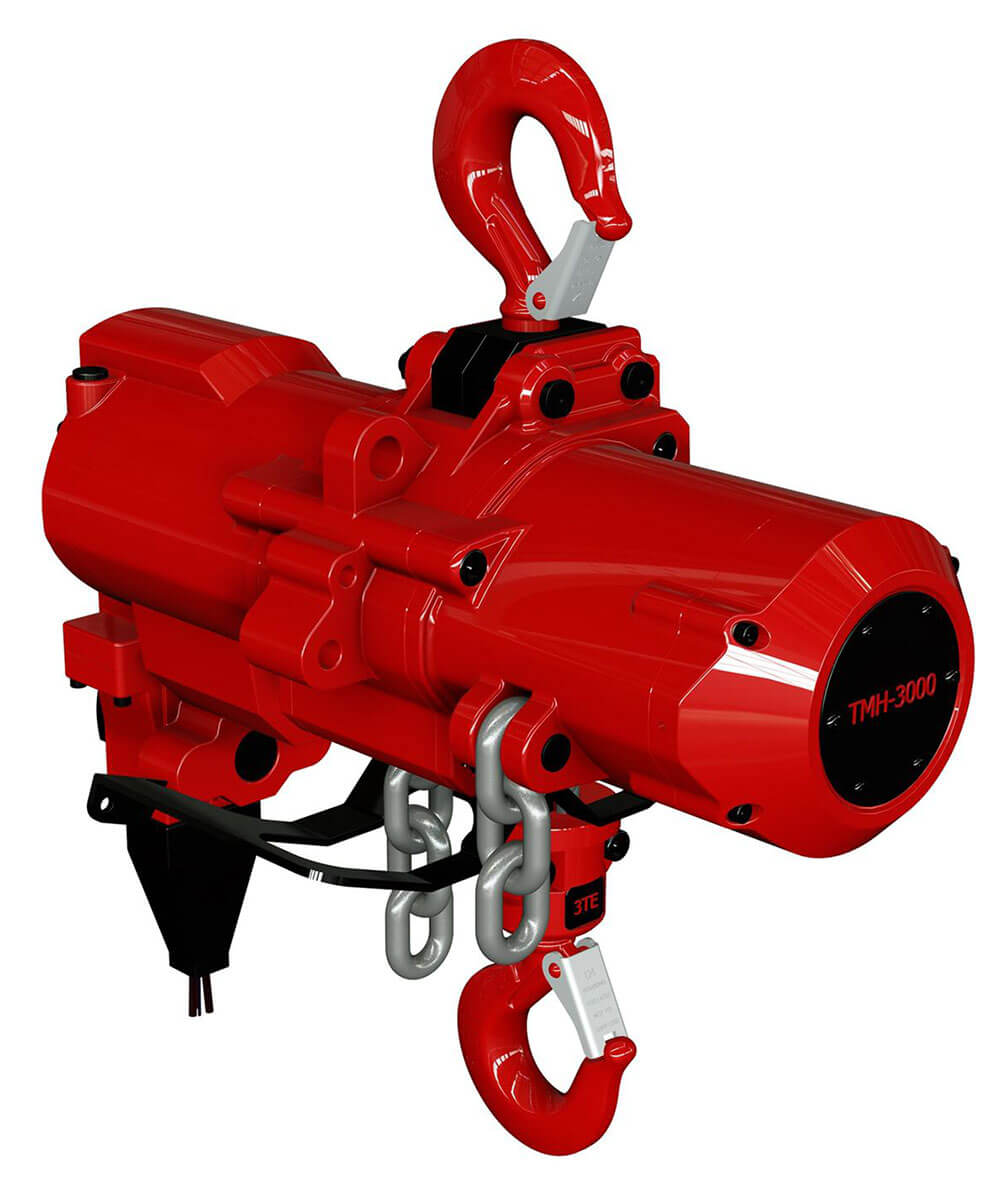

| TMH-3000 | 3000 | 5.4 | 10.2 | 13 x 36 | 1 |
| TMH-3000LF | 3000 | 3.1 | 2.8 | 13 x 36 | 1 |
| TMH-6000/2 | 6000 | 2.8 | 5.1 | 13 x 36 | 2 |
| TMH-6000/LF2 | 6000 | 1.6 | 2.8 | 13 x 36 | 2 |
| TMH-9000/3 | 9000 | 1.8 | 3.4 | 13 x 36 | 3 |
| TMH-9000/LF3 | 9000 | 1 | 1.9 | 13 x 36 | 3 |
| TMH-12000/4 | 12000 | 1.35 | 2.5 | 13 x 36 | 4 |
| TMH-12000/LF4 | 12000 | 0.8 | 1.4 | 13 x 36 | 4 |
| TMH-15000/5 | 15000 | 1.08 | 2.04 | 13 x 36 | 5 |
| TMH-15000/LF5 | 15000 | 0.6 | 1.1 | 13 x 36 | 5 |
| TMH-10/2 | 10000 | 1.6 | 3.2 | 16 x 45 | 2 |
| TMH-15/3 | 15000 | 1.05 | 2.1 | 16 x 45 | 3 |
| TMH-20/4 | 20000 | 0.8 | 1.6 | 16 x 45 | 4 |
| TMH-25/2 | 25000 | 1.4 | 3 | 23,5 x 66 | 2 |
| TMH-30/2 | 30000 | 1 | 2.7 | 23,5 x 66 | 2 |
| TMH-37,5/3 | 37500 | 1 | 2 | 23,5 x 66 | 3 |
| TMH-45/3 | 45000 | 0.65 | 1.8 | 23,5 x 66 | 3 |
| TMH-50/4 | 50000 | 0.7 | 1.5 | 23,5 x 66 | 4 |
| TMH-60/4 | 60000 | 0.5 | 1.3 | 23,5 x 66 | 4 |
