AIR LUBROCOLD System zur Minimalschmierung und Kühlung für Werkzeugmaschinen und industrielle Anwendungen. Es liefert gleichzeitig einen Kaltluftstrom und eine Mikroinjektion von Schmiermittel.

Die Luft-Öl-Schmierung ist eine neue Technologie im Vergleich zu anderen Werkzeugmaschinen-Kühlsystemen. Sie wurde speziell entwickelt, um den Anforderungen der neuesten Hochleistungsmaschinen und -werkzeuge zu entsprechen bei gleichzeitiger hoher  Umweltverträglichkeit und Reduzierung der Kühlmittelkosten. Dieses System verdrängt allmählich die traditionellen Sprühsysteme, die eine große Auswirkung auf die Umwelt haben.

Was ist AIR LUBROCOLD?

Es handelt sich um ein Gerät, das aus zwei Hauptkomponenten besteht, die in Kombination arbeiten, einem Exair-Wirbelrohr zur Erzeugung eines Kaltluftstroms und einer kleinen Kolbenpumpe, die für zyklische Öl-Mikroeinspritzungen sorgt. AIR LUBROCOLD arbeitet mit Druckluft und kann über ein pneumatisches Steuerelement oder über ein Magnetventil betrieben werden, welches direkt mit dem CNC-System verbunden ist.

Wie funktioniert es?

AIR LUBROCOLD liefert einen kontinuierlichen Kaltluftstrom (einstellbare Temperatur) angereichert durch zyklische Öl-Mikroeinspritzungen (Zyklus und Ölmenge einstellbar), wodurch gleichzeitig Kühlung und Schmierung der Werkzeuge gewährleistet wird.

Verfügbare Versionen

AIR LUBROCOLD ist in den folgenden Hauptversionen erhältlich:

  • Einfacher Ausgang mit flexiblem Schlauch, geeignet für Fräsen, Drehen, Bohren, Gewindeschneiden
  • Einfacher Ausgang mit Gabeldüse, geeignet für Sägewerke und Fräsmaschinen
  • Doppelter Ausgang für schwere Anwendungen, bei denen eine höhere Kühlleistung erforderlich ist oder wo die Werkzeuge beidseitig geschmiert werden müssen
  • Alle Versionen sind in offener Ausführung oder in einem abgeschlossenen Stahlgehäuse erhältlich

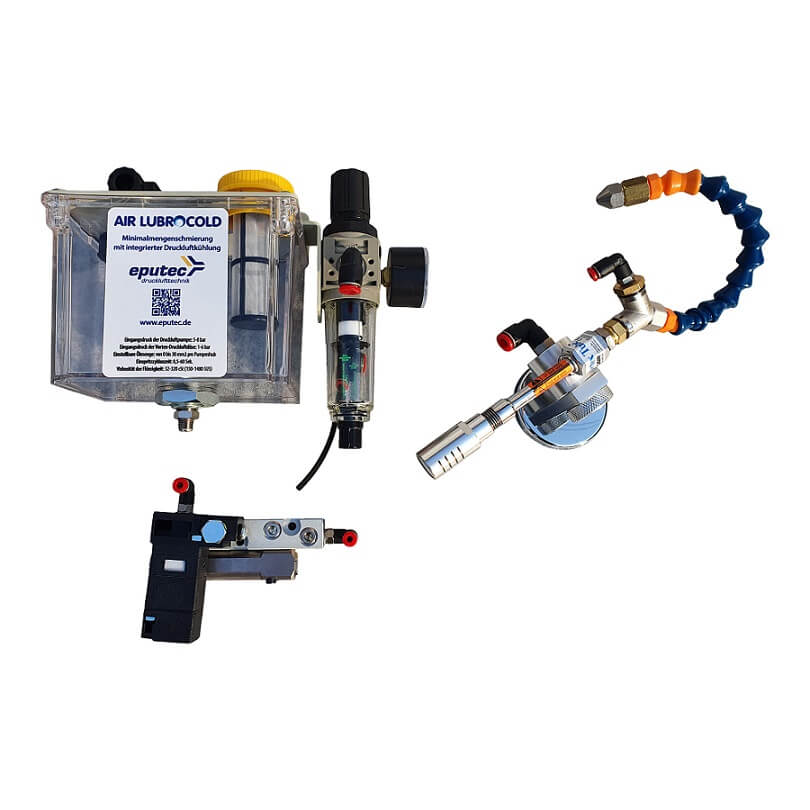

Offenes System mit Ein-Liter-Tank und einer Minipumpe

Offenes System mit einem Drei-Liter-Tank und zwei Minipumpen

Vollständig geschlossenes System mit 1,2-Liter-Tank und 1 Pumpe

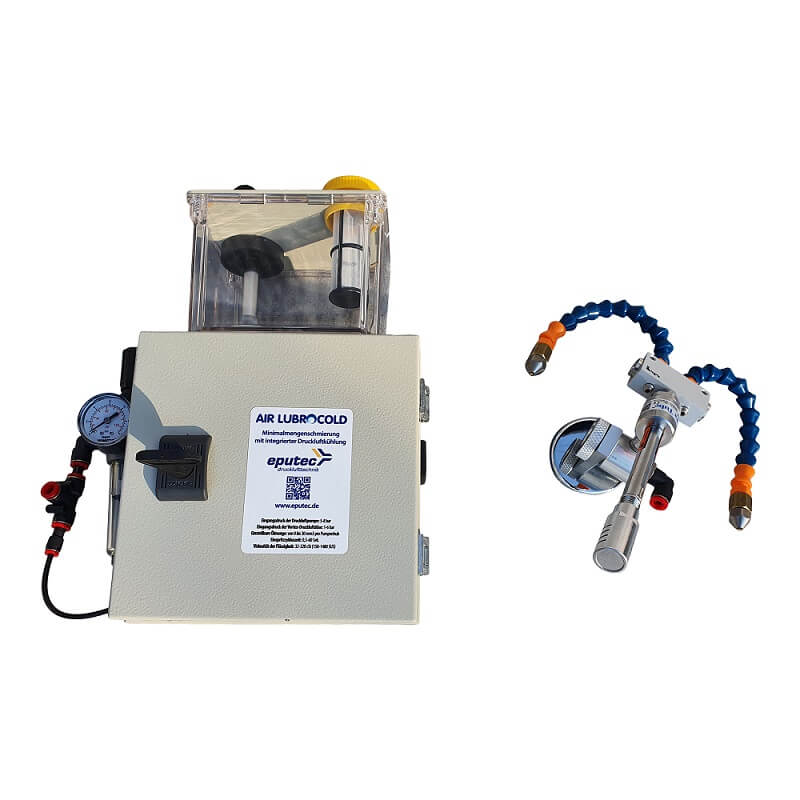

Vollständig geschlossenes System mit 2,2-Liter-Behälter und 2 Pumpen

Artikelnummer Beschreibung Kühl-Minimal-Schmiersystem (offene Version)
4016505 Kühl-Schmiersystem mit 1 l. Tank, 1 Ausgang und Einzelpumpe mit Zeitschaltuhr
4016506 Kühl-Schmiersystem mit 1 l. Tank, 1 Ausgang (Gabeltyp für Bandsägemaschinen und Schneidemaschinen)  und Einzelpumpe mit Zeitschaltuhr
4016502 Kühl-Schmiersystem mit 3 l. Tank, 1 Ausgang und Einzelpumpe mit Zeitschaltuhr
4016507 Kühl-Schmiersystem mit 3 l. Tank, 1 Ausgang (Gabeltyp für Bandsägemaschinen und Schneidemaschinen)  und Einzelpumpe mit Zeitschaltuhr
4016503 Kühl-Schmiersystem mit 1 l. Tank, 1 Ausgang und Einzelpumpe ohne Zeitschaltuhr
4016504 Kühl-Schmiersystem mit 3 l. Tank, 1 Ausgang und Einzelpumpe ohne Zeitschaltuhr
4016510 Kühl-Schmiersystem mit 1 l. Tank, Doppelausgang und Doppelpumpe mit Zeitschaltuhr
4016501 Kühl-Schmiersystem mit 3 l. Tank, Doppelausgang und Doppelpumpe mit Zeitschaltuhr
4016508 Kühl-Schmiersystem mit 1 l. Tank, Doppelausgang und Doppelpumpe ohne Zeitschaltuhr
4016509 Kühl-Schmiersystem mit 3 l. Tank, Doppelausgang und Doppelpumpe ohne Zeitschaltuhr
Artikelnummer Beschreibung Kühl-Minimal-Schmiersystem (vollständig geschlossene Version)
4016516 Kühl-Schmiersystem mit 1,2 l. Tank, 1 Ausgang und Einzelpumpe mit Zeitschaltuhr
4016517 Kühl-Schmiersystem mit 1,2 l. Tank, 1 Ausgang (Gabeltyp für Bandsägemaschinen und Schneidemaschinen)  und Einzelpumpe mit Zeitschaltuhr
4016515 Kühl-Schmiersystem mit 2,2 l. Tank, 1 Ausgang und Einzelpumpe mit Zeitschaltuhr
4016522 Kühl-Schmiersystem mit 2,2 l. Tank, 1 Ausgang (Gabeltyp für Bandsägemaschinen und Schneidemaschinen)  und Einzelpumpe mit Zeitschaltuhr
4016514 Kühl-Schmiersystem mit 1,2 l. Tank, 1 Ausgang und Einzelpumpe ohne Zeitschaltuhr
4016513 Kühl-Schmiersystem mit 2,2 l. Tank, 1 Ausgang und Einzelpumpe ohne Zeitschaltuhr
4016521 Kühl-Schmiersystem mit 1,2 l. Tank, Doppelausgang und Doppelpumpe mit Zeitschaltuhr
4016520 Kühl-Schmiersystem mit 2,2 l. Tank, Doppelausgang und Doppelpumpe mit Zeitschaltuhr
4016519 Kühl-Schmiersystem mit 1,2 l. Tank, Doppelausgang und Doppelpumpe ohne Zeitschaltuhr
4016518 Kühl-Schmiersystem mit 2,2 l. Tank, Doppelausgang und Doppelpumpe ohne Zeitschaltuhr
Artikelnummer Beschreibung Conversion Kit
4016511 Umrüstsatz von Minimalschmiersystem auf Kälte-Minimalschmiersystem mit Einzelausgang
4016512 Umrüstsatz von Minimalschmiersystem auf Kälte-Minimalschmiersystem mit Doppelausgang
Produkte im Shop

Anwendungsbeispiele

SINGLE-cold-air

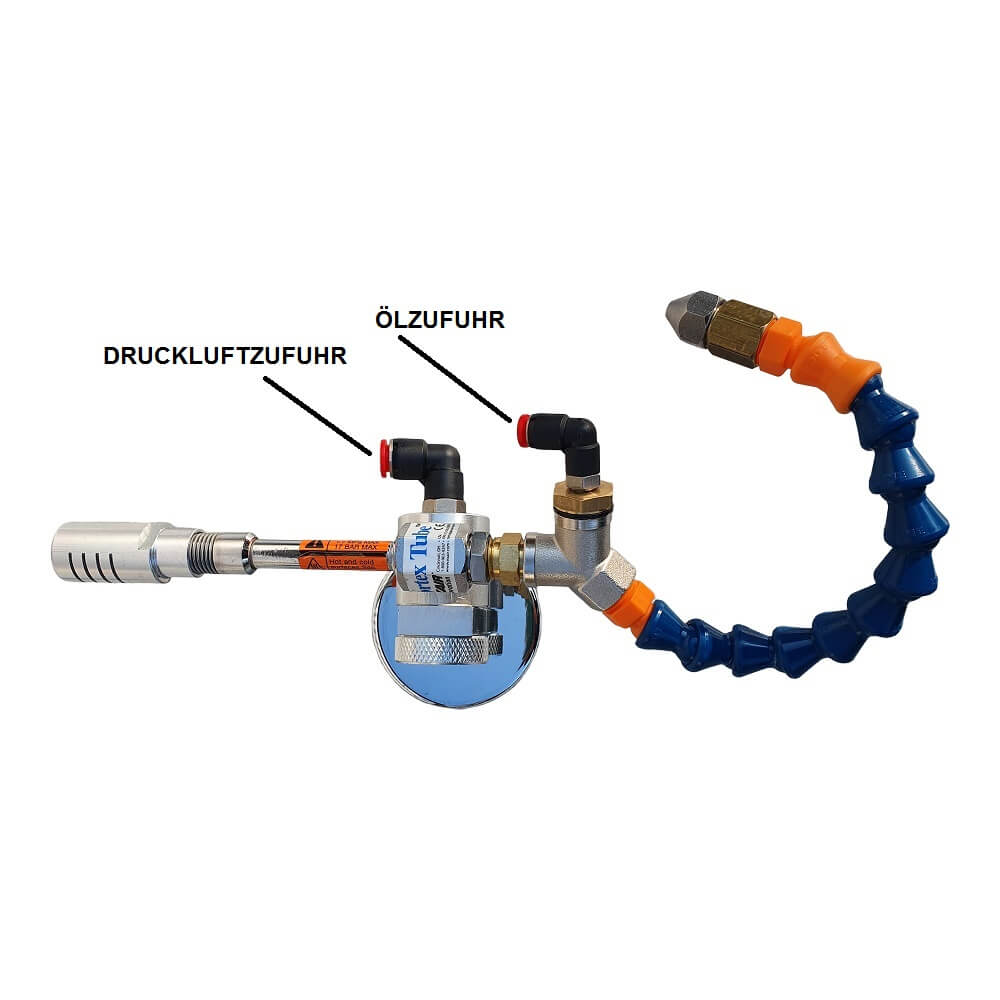

Einzelne Kaltluft-Öl-Düse mit Magnetfuß

CUTTING-AND-SAWING

Gabel-Kaltluft-Öl-Düse, üblicherweise verwendet für Sägewerke und Schneidewerkzeuge

DOUBLE-cold-air

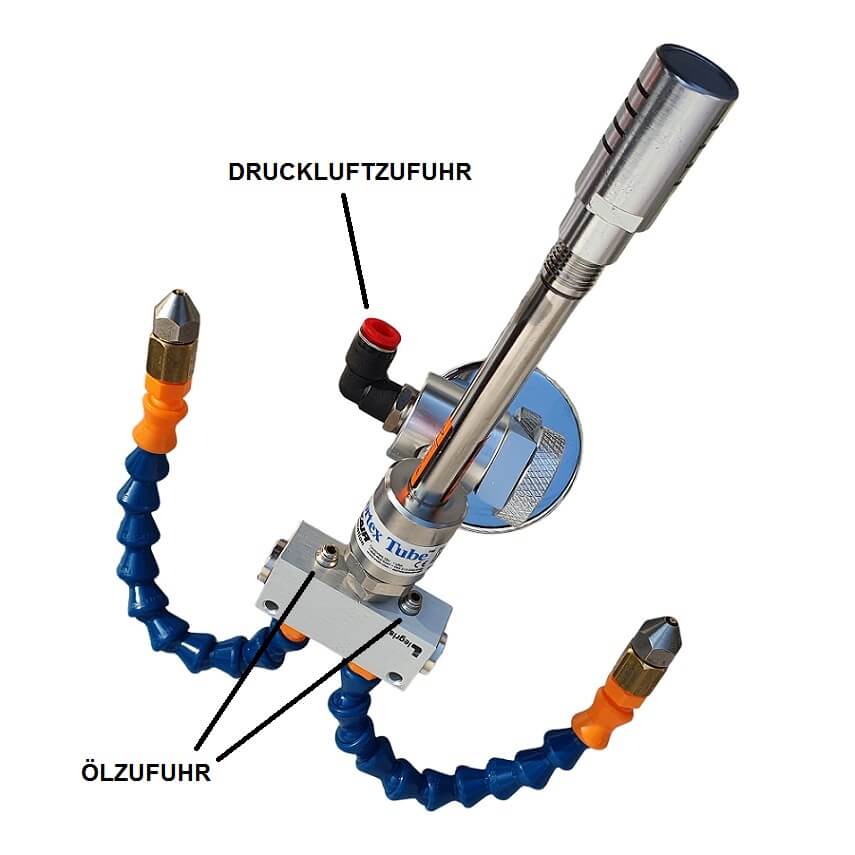

Doppelte Kaltluft-Öl-Düse mit Magnetfuß

AIR LUBROCOLD mit doppeltem Ausgang installiert auf einem Sägewerk

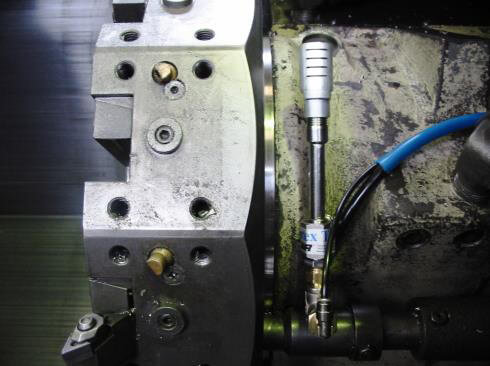

AIR LUBROCOLD installiert auf einer CNC-Drehmaschine mit direkter Einspritzung in den Kühlmittelkreislauf der Maschine (Ersatz des Kühlmittelsystems)

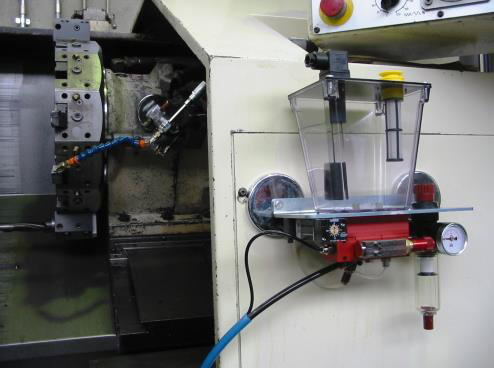

AIR LUBROCOLD, installiert auf einer CNC-Drehmaschine, angebracht mit Magnetfuß

Weitere Produktinformationen

  • Höhere Schnittgeschwindigkeit
  • Längere Standzeit der Werkzeuge
  • Vermeidung von Temperaturschocks
  • Hohe Qualität der bearbeiteten Teile, nahezu sauber am Ende des Bearbeitungsvorgangs
  • Kein Rauch, Dampf und Tau während des Bearbeitungsprozesses
  • Umweltfreundlich, da dieses System keinen Kühlmittelnebel erzeugt
  • Kein Kühlmittel, dadurch geringere Kosten
  • Keine Spritzer, maximale Sicht während der Bearbeitungsphase
  • Einfaches Späne Recycling, da die Verschmutzung mit Öl sehr gering ist
  • Einstellbare Lufttemperatur von Umgebungstemperatur bis zu 0°C
  • Einstellbare Ölmenge von 0 bis 30 mm³ pro Pumpenhub
  • Einspritzzykluszeit einstellbar von weniger als einer Sekunde bis zu einer Minute
  • Druckluftverbrauch: 250 Normliter/Min bei 5,5 Bar (Einzelausgang) 450 Normliter/Min bei 5,5 Bar (doppelter Ausstoß)
  • Stahlbügel mit Montagelöchern (offene Version) oder Stahlgehäuse (vollständig geschlossene Version)
  • Tank mit 1, 2 oder 3 Litern (je nach Modell) mit Schalter für niedrigen Ölstand
  • Einstellbare Minipumpe für die Öleinspritzung (zwei Pumpen für Versionen mit doppelter Leistung)
  • Einstellbares Exair-Wirbelrohr, das mit Druckluft arbeitet
  • Ausrichtbarer Magnetfuß zur einfachen Positionierung des Kühlsystems auf dem Rahmen
  • Flexibler Schlauch mit einfachem/doppeltem Ausgang mit Kaltluft- und Öleinlässen
  • Pneumatisches Zeitsteuerungselement (nur bei Versionen mit zeitgesteuertem Zyklus)
  • 2 Meter flexibler Schlauch zur Verbindung des zentralen Systems mit dem Magnetfuß, der den Kühler und die Düse hält
  • Magnetsockel für die Zentraleinheit (direkter Anschluss an die Stahlplatte der Einheit)
  • 6-Liter-Tank mit Ölmangelschalter
  • Verbindungsschlauch zwischen Zentraleinheit und Magnetsockel/-düse mit individueller Länge
  • Sondergeräte mit Mehrfachausgang sind auf Anfrage auch in komplett geschlossener Version erhältlich
