Effektiver und druckluftsparender Einsatz Ihres Schaltschrankkühlers mit dem passendem Zubehör!

Elektronische Temperaturregelung (bis max. 70 °C)

Die ETC (Electronic Temperature Control, Elektronische Temperaturregelung) von EXAIR unterstützt eine genaue Temperaturregelung für Ihren Schrank. Die Temperatur wird mit einer Genauigkeit von ± 0,56 °C (1° F) der Einstellung gehalten. Die digitale Anzeige zeigt die Innentemperatur des Schaltschranks an und aktiviert das Magnetventil (enthalten) nur dann, wenn die Temperatureinstellung überschritten wird. Das aus ABS/PC-Kunststoff bestehende Gehäuse der ETC ist für Umgebungen entsprechend NEMA 12, 4 und 4X (IP54 und IP66) geeignet. (Der Schaltschrankkühler ist nicht enthalten.)

Elektronische Temperaturregelung
ETC
Modell Beschreibung Durchfluss
9239 ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/4″ NPT 1133 l/min
9259 ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/2″ NPT 2264 l/min

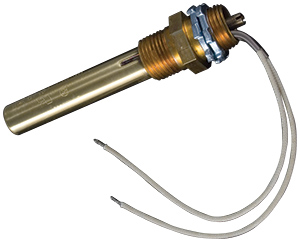

Thermostat

Der einstellbare Thermostat ist werkseitig auf 35°C eingestellt. Er hält normalerweise die gewünschte Temperatur mit einer Toleranz von ±1°C. Er ist für 24 V und 240 V, 50/60 Hz ausgelegt und durch UL und CSA zugelassen.

Thermostat zur Regelung der Temperratur
Thermostat
Modell Beschreibung
9017 Thermostat

Seitliches Befestigungsset für Schaltschrankkühler

Das seitliche Befestigungsset für Schaltschrankkühler von EXAIR bietet eine komfortable Befestigung am Seitenteil eines Gehäuses oder Schaltschrankes (NEMA 4 und 4X Schaltschrankühler müssen vertikal befestigt werden.) Die seitlichen Befestigungssets entsprechen der NEMA-Anforderung für kleine und große Schaltschranke in NEMA 12, 4 und 4X. Sie werden mittels einer standardmäßig vorgestanzten Ausbrechöffnung (1″-1/2″ NPS) befestigt. Die seitlichen Befestigungssets für NEMA12 Kühler sind aus Aluminium, die für NEMA4 und 4X aus Edelstahl, Typ 303.
Die seitlichen Befestigungssets sind bei kleinen oder großen Schaltschränken mit Schaltschrankkühlern einsetzbar, die eine Kühlkapazität von bis zu 820 W (706 kcal/h bzw. 2800 Btu/hr.) bieten.

Seitliches Befestigungs-Set

Das seitliche Befestigungsset kann auch zur Neumontage bestehender Schaltschrankkühler verwendet werden.

Seitliches Befestigungsset für Schaltschrankkühler
Modell Beschreibung
4909 Seitliches Befestigungsset für NEMA12 Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4910 Seitliches Befestigungsset für NEMA 12 Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher
4906 Seitliches Befestigungsset für NEMA 4 und 4X Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4907 Seitliches Befestigungsset für NEMA 4 und 4X Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher
90 Degree Side Mount Dimensions
Seitliches Befestigungsset, 90° – Abmessungen
Modell UOM A B C D E F G
4906 Zoll 2,50 2,50 1,50 3,50 3,03 1″ NPS 1″-1/2″ NPS
mm 64 64 38 89 77
4907 Zoll 2,50 2,50 1,50 3,50 3,03 1″-1/2″ NPS 1″-1/2″ NPS
mm 64 64 38 89 77
4909 Zoll 2,50 2,50 1,50 2,19 1,73 1/2″ NPS 1″-1/2″ NPS
mm 64 64 38 56 44
4910 Zoll 2,50 2,50 1,50 2,19 1,73 3/4″ NPS 1″-1/2″ NPS
mm 64 64 38 56 44
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Magnetventile

Magnetventile sind für eine Vielzahl von Durchflussmengen und Spannungen erhältlich.
Alle Modelle sind UL Listed, und entsprechen den RoHS und CE-Richtlinien.

Magnetventile - Zubehör für den Schaltschrankkühler
Modell Beschreibung
9018 NEMA 4-4X Magnetventile, 220V-230V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 SLPM)
9020 Magnetventile, 230V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 SLPM)
9021 Magnetventile, 200-240V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 SLPM)
9024 NEMA 4-4X Magnetventile, 240V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 SLPM)
9059 NEMA 4-4X Magnetventile, 24VDC, 50/60Hz, 3/4″ NPT, 200 SCFM (5664 SLPM)
9031 Magnetventile, 24VDC, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 SLPM)
9034 Magnetventile, 230V, 50/60Hz, 1/2″ NPT, 100 SCFM (2832 SLPM)
9035 Magnetventile, 240V, 50/60Hz, 1/2″ NPT, 100 SCFM (2832 SLPM)
9058 NEMA 4-4X Magnetventile, 24VDC, 50/60Hz, 1/2″ NPT, 100 SCFM (2832 SLPM)
9036 Magnetventile, 230V, 50/60Hz, 3/4″ NPT, 200 SCFM (5664 SLPM)
9037 Magnetventile, 240V, 50/60Hz, 3/4″ NPT, 200 SCFM (5664 SLPM)
9065 Magnetventile, 24VDC, 50/60Hz, 1″ NPT, 350 SCFM (9911 SLPM)
ZI-EP4024 3/2 Magnetventil 24 V GS mit Temperaturregelung, 1/4″, Durchfluss 1300 l/min
ZI-EP4220_G1/4 3/2 Magnetventil 220…240 V mit Thermostatregelung, 1/4″, Durchfluss 1300 l/min bei 2-8 bar
ZI-EP4220_G3/8 3/2 Magnetventil 220 V mit Thermostatregelung, 3/8″, Durchfluss 2600 l/min bei 2-8 bar
ZI-EP4220_G1/2 3/2 Magnetventil 220 V mit Thermostatregelung, 1/2″, Durchfluss 4200 l/min bei 2-8 bar

Schlauch-Set für die Kaltluftseite

Das Set beinhaltet einen Vinyl-Luftschlauch, über den die Kaltluft zur Zirkulation oder zur punktuellen Kühlung einströmt sowie Schlauchanschlüsse und selbstklebende Halterungen zur Schlauchführung.

Cold Air Distribution Kit

Schlauch-Set für die Kaltluftseite

Schlauchkit
Modell Beschreibung
4904 Schlauchkit gross (für alle Cabinet Cooler, außer 550 Btu/h Leistung = kleinste Größe) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
4905 Schlauchkit klein (nur für den kleinsten Cabinet Cooler mit 550 Btu/h Leistung) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle

Weiteres Zubehör

Filterung: Die EXAIR Schaltschrankkühler können mit einem Wasserableit- und Schmutzfilter ausgestattet werden. Dieser Filter ist entscheidend für den Schutz der Elektronik vor Wasser in der Druckluftleitung. Falls Öl in der Druckluft enthalten ist, wird ein Öabscheider empfohlen.

Befestigung: Der Cabinet Cooler wird am Gehäuse durch ein gebohrtes Loch oder eine vorgestanzte Ausbrechöffnung montiert. Das seitliche Befestigungsset ermöglicht ein seitliches Anbringen am Gehäuse oder Schaltschrank, wenn eine Befestigung oben am Gehäuse, aufgrund der räumlichen Gegebenheiten, nicht möglich ist. Die NEMA 12 Schaltschrankühler können oben oder seitlich mit dem seitlichen Befestigungsset montiert werden. NEMA 4 und 4X Schaltschrankkühler müssen oben oder seitlich am Schrank vertikal mit dem seitlichen Befestigungsset befestigt werden.

NEMA 4 Cabinet Cooler keeps inside cool and dry

Mit einem NEMA 4 Cabinet Cooler Modell 4830 wird ein Schaltschrank mit Luft von -7°C gekühlt, wobei der Innenraum trocken bleibt.

Modell Beschreibung
4908 Kupplungs-Set für 2 Schaltschrankkühler (Hardware für Dualen Schaltschrankkühler)
4902 Kaltenden-Schalldämpfer
xxxx Wartungseinheiten auf Anfrage bei uns erhältlich
