Heavy Duty Line Vac™ – Unser Hochleistungsvakuumförderer bewegt große Materialmengen und ist verschleißfest.
Wodurch zeichnet sich der Vakuumförderer Heavy Duty Line Vac aus?
Der Exair Hochleistungsförderer Heavy Duty Line Vac ist der leistungsfähigste Vakuumförderer. Er sieht so ähnlich aus wie ein normaler Druckluftförderer, bietet aber eine wesentlich höhere Leistung. Dieser spezielle Vakuumförderer wurde für die Beförderung von Materialien über längere vertikale und horizontale Distanzen entwickelt. Die Konstruktion aus Hartmetalllegierung verhindert vorzeitigen Verschleiß, der bei normalen Line Vacs aus Aluminium oder Edelstahl auftreten könnte.
Heavy Duty Line Vacs sind in sieben Größen erhältlich: 3/4″ (19 mm), 1″ (25 mm), 1 1/4″ (32 mm), 1 1/2″ (38 mm), 2″ (51 mm), 2 1/2″ (64 mm) und 3″ (76 mm).
Die Konstruktion aus Hartmetalllegierung ist verschleißfest und fördert über größere Distanzen.
Warum ein Exair Vakuumförderer Heavy Duty Line Vac?
Viele Anwendungen erfordern den Transport von Material über längere Wege. Der Hochleistungsvakuumförderer Heavy Duty Line Vac kann mehr Material über längere Wege bewegen. Er wurde für raue industrielle Anwendungen entwickelt.
Die Tabelle unten zeigt einen Vergleich zwischen unseren Vakuumförderern Light Duty Line Vac-, Standard-Line Vac- und Heavy Duty Line Vac-Modellen. Dafür wurde das 2″-Modell (51 mm) jeden Typs für die Förderung des gleichen Materials über verschiedene Distanzen herangezogen. Dementsprechend fördert der Heavy Duty Line Vac mehr Material in kürzerer Zeit.

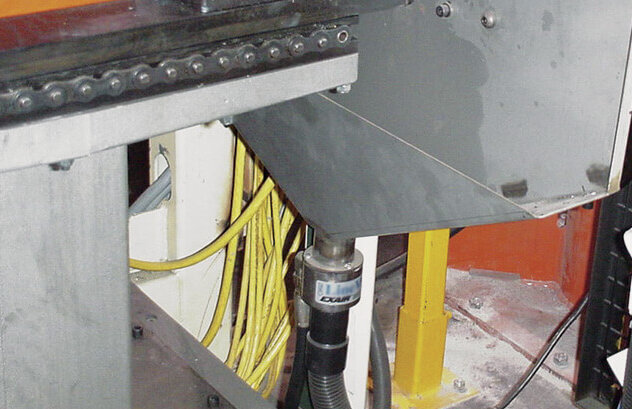

Metallteile werden mit dem Heavy Duty Line Vac-Modell 150200 2″ (51mm) gefördert, sobald sie von der Kante des Förderbandes fallen.
| Vergleich der Förderleistung mit Steinsalz | ||
|---|---|---|
| 100 Feet (30,5 m) | 200 Feet (61 m) | |
| Modell 130200 2″ (5 1mm) Light Duty Line Vac | 166 lbs/hr. (75,3 kg/Std.) | N/A |
| Modell 6084 2″ (51 mm) Line Vac | 334 lbs/hr. (151,5 kg/Std.) | 85 lbs/hr. (38,6 kg/Std.) |
| Modell 150200 2″ (51mm) Heavy Duty Line Vac | 524 lbs/hr. (237,7 kg/Std.) | 200 lbs/hr. (90,7 kg/Std.) |
Horizontalförderung geprüft bei 80 PSIG (5,5 BAR)
Hochleistungsvakuumförderer mit Schraubgewinde (Heavy Duty Threaded Line Vac)
Der druckluftbetriebene Hochleistungsvakuumförderer „Heavy Duty Threaded Line Vac“ von Exair wandelt eine gewöhnliche Rohrleitung in ein kraftvolles Fördersystem für Teile, Abfall, Schnippel oder sonstige lose Materialien um. Der Heavy Duty Threaded Line Vac lässt sich durch sein NPT-Gewinde einfach an die Verbindungsstücke von Rohrleitungen aus Aluminium, Edelstahl oder Kunststoff anbringen. Durch die Hartmetalllegierung widersteht der Heavy Duty Threaded Line Vac vorzeitiger Abnutzung, wie sie mit Aluminium und Edelstahl auftreten könnte.
Größenvergleich des Heavy Duty Threaded Line Vacs. Auch hier sind 7 Größen erhältlich.
- Fülltrichterbeladung
- Spannen von Fasern
- Materialförderung
- Abfall-/Gratbeseitigung
- Spanabsaugung
- Teiletransport
- Füllvorgänge
|
Ein Automobilhersteller saugt Späne mit einem Saugförderer Heavy Duty Line Vac, Modell 150200 2″ (51mm) von Antriebsdifferentialen ab. |
| 5,5 BAR (80 PSIG) | Größe | Druckluftverbrauch | Vakuum | ||
|---|---|---|---|---|---|
| Modell | Zoll | mm | l/min | H2O | kPa |
| 150075, 151075 | 0,75 | 19 | 736 | -144 | -36 |
| 150100, 151100 | 1,0 | 25 | 991 | -105 | -26 |
| 150125, 151125 | 1,25 | 32 | 1388 | -83 | -21 |
| 150150, 151150 | 1,5 | 38 | 1557 | -60 | -15 |
| 150200, 151200 | 2,0 | 51 | 2124 | -42 | -10 |
| 150250, 151250 | 2,5 | 64 | 2548 | -28 | -7 |
| 150300, 151300 | 3,0 | 76 | 3058 | -20 | -5 |
Sprechen Sie uns gerne an wenn Sie eine Übersicht über die verschiedenen getesteten Fördermengen und Fördermaterialien der Line Vacs benötigen. Uns liegen hierfür umfangreiche Daten vor, wir stellen Ihnen hierzu gerne eine Tabelle und weitere Informationen bereit.
Unsere Line Vacs der Größe 1,5 Zoll fördern bei einem Eingangsdruck von 5,5 bar z.B. eine PET Granulatmenge von 3 bis 4kg pro Minute vertikal
Heavy Duty Line Vac Abmessungen
| Modelle | Schlauchgröße | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 150075 | in | 0,75 | 0,50 | 1,88 | 3,88 | 1,88 | 1 | 2 | 1 | 0,76 | 1,52 | 0,25 | 1,38 | 0,06 | 1,44 | 0,20 | 1/4″ NPT |
| mm | 19 | 13 | 48 | 99 | 48 | 25 | 51 | 25 | 19 | 39 | 6 | 35 | 2 | 37 | 5 | ||
| 150100 | in | 1 | 0,75 | 2,13 | 3,88 | 1,88 | 1 | 2 | 1 | 0,65 | 1,3 | 0,26 | 1,32 | 0,06 | 1,56 | 0,20 | 1/4″ NPT |
| mm | 25 | 19 | 54 | 99 | 48 | 25 | 51 | 25 | 17 | 33 | 7 | 34 | 2 | 40 | 5 | ||
| 150125 | in | 1,25 | 1 | 2,38 | 3,88 | 1,88 | 1 | 2,5 | 1,25 | 1 | 2 | 0,31 | 1,61 | 0,06 | 1,68 | 0,28 | 1/4″ NPT |
| mm | 32 | 25 | 61 | 99 | 48 | 25 | 64 | 32 | 25 | 51 | 8 | 41 | 2 | 43 | 7 | ||
| 150150 | in | 1,50 | 1,25 | 2,75 | 4,38 | 2,13 | 1,25 | 2,5 | 1,25 | 0,86 | 1,73 | 0,25 | 1,44 | 0,06 | 1,88 | 0,28 | 3/8″ NPT |
| mm | 38 | 32 | 70 | 111 | 54 | 32 | 64 | 32 | 22 | 44 | 6 | 37 | 2 | 48 | 7 | ||
| 150200 | in | 2 | 1,75 | 3,25 | 4,38 | 2,13 | 1,25 | 3 | 1,5 | 1,17 | 2,34 | 0,28 | 1,48 | 0,06 | 2,13 | 0,28 | 3/8 NPT |
| mm | 51 | 45 | 83 | 111 | 54 | 32 | 76 | 38 | 30 | 59 | 7 | 38 | 2 | 54 | 7 | ||
| 150250 | in | 2,50 | 2,25 | 3,75 | 4,38 | 2,13 | 1,25 | 3 | 1,50 | 1 | 2 | 0,31 | 1,44 | 0,06 | 2,38 | 0,28 | 3/8″ NPT |
| mm | 64 | 57 | 95 | 111 | 54 | 32 | 76 | 38 | 25 | 51 | 8 | 37 | 2 | 60 | 7 | ||
| 150300 | in | 3 | 2,75 | 4,25 | 5,63 | 2,75 | 1,75 | 3,25 | 1,63 | 1,20 | 2,41 | 0,41 | 1,44 | 0,06 | 2,63 | 0,28 | 1/2″ NPT |
| mm | 76 | 70 | 108 | 143 | 70 | 45 | 83 | 41 | 31 | 61 | 10 | 37 | 2 | 67 | 7 |
Heavy Duty Threaded Line Vac Abmessungen
| Heavy Duty Modell | A (Rohrgröße in Zoll) | UOM | B | C | D | E | F1 | F2 | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 151075 | 3/4″ NPT | in | ,50 | 1,88 | 3,88 | 1,88 | 1 | 1 | 2 | 1 | ,76 | 1,52 | ,25 | 1,38 | ,06 | 1,44 | ,20 | 1/4″ NPT |
| mm | 13 | 48 | 99 | 48 | 25 | 25 | 51 | 25 | 19 | 39 | 6 | 35 | 2 | 37 | 5 | |||
| 151100 | 1″ NPT | in | 0,75 | 2,13 | 4,25 | 2,06 | 1,19 | 1,19 | 2 | 1 | 0,65 | 1,3 | 0,25 | 1,32 | 0,06 | 1,56 | 0,20 | 1/4″ NPT |
| mm | 19 | 54 | 108 | 52 | 30 | 30 | 51 | 25 | 17 | 33 | 6 | 34 | 2 | 40 | 5 | |||
| 151125 | 1-1/4″ NPT | in | 1 | 2,38 | 4,63 | 2,25 | 1,38 | 1,38 | 2,5 | 1,25 | 1 | 2 | 0,31 | 1,61 | 0,06 | 1,68 | 0,28 | 1/4″ NPT |
| mm | 25 | 60 | 118 | 57 | 35 | 35 | 64 | 32 | 25 | 51 | 8 | 41 | 2 | 43 | 7 | |||
| 151150 | 1-1/2″ NPT | in | 1,25 | 2,75 | 4,63 | 2,25 | 1,38 | 1,38 | 2,5 | 1,25 | 0,86 | 1,73 | 0,25 | 1,44 | 0,06 | 1,88 | 0,28 | 3/8″ NPT |
| mm | 32 | 70 | 118 | 57 | 35 | 35 | 64 | 32 | 22 | 44 | 6 | 37 | 2 | 48 | 7 | |||
| 151200 | 2″ NPT | in | 1,75 | 3,25 | 4,63 | 2,25 | 1,38 | 1,38 | 3 | 1,5 | 1,17 | 2,34 | 0,28 | 1,48 | 0,06 | 2,13 | 0,28 | 3/8″ NPT |
| mm | 44 | 83 | 118 | 57 | 35 | 35 | 76 | 38 | 30 | 59 | 7 | 38 | 2 | 54 | 7 | |||
| 151250 | 2-1/2″ NPT | in | 2,25 | 3,75 | 5,38 | 2,56 | 1,81 | 1,69 | 3 | 1,50 | 1 | 2 | 0,31 | 1,44 | 0,06 | 2,38 | 0,28 | 3/8″ NPT |
| mm | 57 | 95 | 137 | 65 | 46 | 43 | 76 | 38 | 25 | 51 | 8 | 37 | 2 | 60 | 7 | |||
| 151300 | 3″ NPT | in | 2,75 | 4,25 | 5,67 | 2,75 | 1,81 | 1,75 | 3,25 | 1,63 | 1,20 | 2,41 | 0,41 | 1,44 | 0,06 | 2,63 | 0,28 | 1/2″ NPT |
| mm | 70 | 108 | 144 | 70 | 46 | 45 | 83 | 41 | 31 | 61 | 10 | 37 | 2 | 67 | 7 |
Heavy Duty Line Vac – Hochleistungs-Druckluftförderer
| Modell | Beschreibung |
|---|---|
| 150075 | 3/4″ (19 mm) Heavy Duty Line Vac |
| 150100 | 1″ (25 mm) Heavy Duty Line Vac |
| 150125 | 1-1/4″ (32 mm) Heavy Duty Line Vac |
| 150150 | 1-1/2″ (38 mm) Heavy Duty Line Vac |
| 150200 | 2″ (51 mm) Heavy Duty Line Vac |
| 150250 | 2-1/2″ (64 mm) Heavy Duty Line Vac |
| 150300 | 3″ (76 mm) Heavy Duty Line Vac |
Heavy Duty Threaded Line Vac – Hochleistungs-Druckluftförderer mit Schraubgewinde
| Modell | Beschreibung |
|---|---|
| 151075 | 3/4″ (19 mm) Heavy Duty Threaded Line Vac |
| 151100 | 1″ (25 mm) Heavy Duty Threaded Line Vac |
| 151125 | 1-1/4″ (32 mm) Heavy Duty Threaded Line Vac |
| 151150 | 1-1/2″ (38 mm) Heavy Duty Threaded Line Vac |
| 151200 | 2″ (51 mm) Heavy Duty Threaded Line Vac |
| 151250 | 2-1/2″ (64 mm) Heavy Duty Threaded Line Vac |
| 151300 | 3″ (76 mm) Heavy Duty Threaded Line Vac |
| Modell | Beschreibung |
|---|---|
| 6850 | Fassabdeckung (Drum Cover), Textil (0,1 µ) passend für 112- bzw. 205-Liter Fass, bei Anwendung mit Line Vac bis max. Line Vac Größe 3″ |
| 6995 | Halterung für 3/4″ (19 mm) und 1″ (25 mm) Line Vac Modelle |
| 6996 | Halterung für 1-1/4″ (32 mm) und 1-1/2″ (38 mm) Line Vac Modelle |
| 6997 | Halterung für 2″ (51 mm) und 2-1/2″ (64 mm) Line Vac Modelle |
| 6998 | Befestigungswinkel für 3″ (76 mm) Line Vac-Typen |
| xxxx | Passende Filter und Wartungseinheiten finden Sie hier. |
| Schläuche sind in den Längen 10′ (3 m), 20′ (6 m), 30′ (9 m), 40′ (12 m) und 50′ (15 m) erhältlich. Wählen Sie die Schlauchmodellnummer (Durchmesser) und zeigen Sie die Länge mit einem Bindestrich an. Beispiel: Modell 6931-20 ist ein Schlauch mit 1″ Durchmesser, der 20′ (6 m) lang ist. | |
| 6928- | Schlauch 3/8″ ID |
| 6929- | Schlauch 1/2″ ID |
| 6930- | Schlauch 3/4″ ID |
| 6931- | Schlauch 1″ ID |
| 6932- | Schlauch 1-1/4″ ID |
| 6933- | Schlauch 1-1/2″ ID |
| 6934- | Schlauch 2″ ID |
| 6935- | Schlauch 2-1/2″ ID |
| 6936- | Schlauch 3″ ID |
FAQ’s
Ja, es ist möglich mit dem Vakuumförderer Pulver zu befördern. Allerdings ist es empfehlenswert einen Zyklonfilter oder einen Abscheider am Auslauf des Vakuumförderers (Line Vacs) anzubringen, um das Pulver vom Luftstrom zu trennen.
Wir beraten Sie gern für die optimale Auswahl und Anordnung der Komponenten entsprechend Ihren Anforderungen. Kontaktieren Sie uns.
Nein, unser Vakuumförderer ist nicht für das Fördern von Flüssigkeiten gedacht. Zwar wird eine bestimmte Menge an Flüssigkeit angesaugt, diese vermischt sich allerdings mit der Luft und am Ende der Förderstrecke wird ein Nebel an zerstäubter Flüssigkeit austreten.
