Mini Cooler™ – Mini-Kühler
Kühlung von Kleinteilen und Werkzeugen mit sauberer kalter Luft.
Schutz vor Brand, Schmelzen oder Bruch.
Was ist der Mini-Kühler?
Der Mini-Kühler ist ein Punktkühler, mit dem sich bei einer Vielzahl von Kleinteil-Vorgängen, bei denen Wärme ein Problem darstellt, nachweislich die Ausfallzeit reduzieren und die Produktivität erhöhen lässt. Der Mini-Kühler von EXAIR erzeugt einen Strahl kalter Luft von -7°C zur Vermeidung von Wärmestau. Der Mini-Kühler ist insbesondere effektiv bei Hochgeschwindigkeitsvorgängen zum Schutz vor Brand, Schmelzen und Bruch. Der Betrieb des Punktkühlers ist leise (76 dBA), und es gibt keine beweglichen Teile, die sich abnutzen könnten.

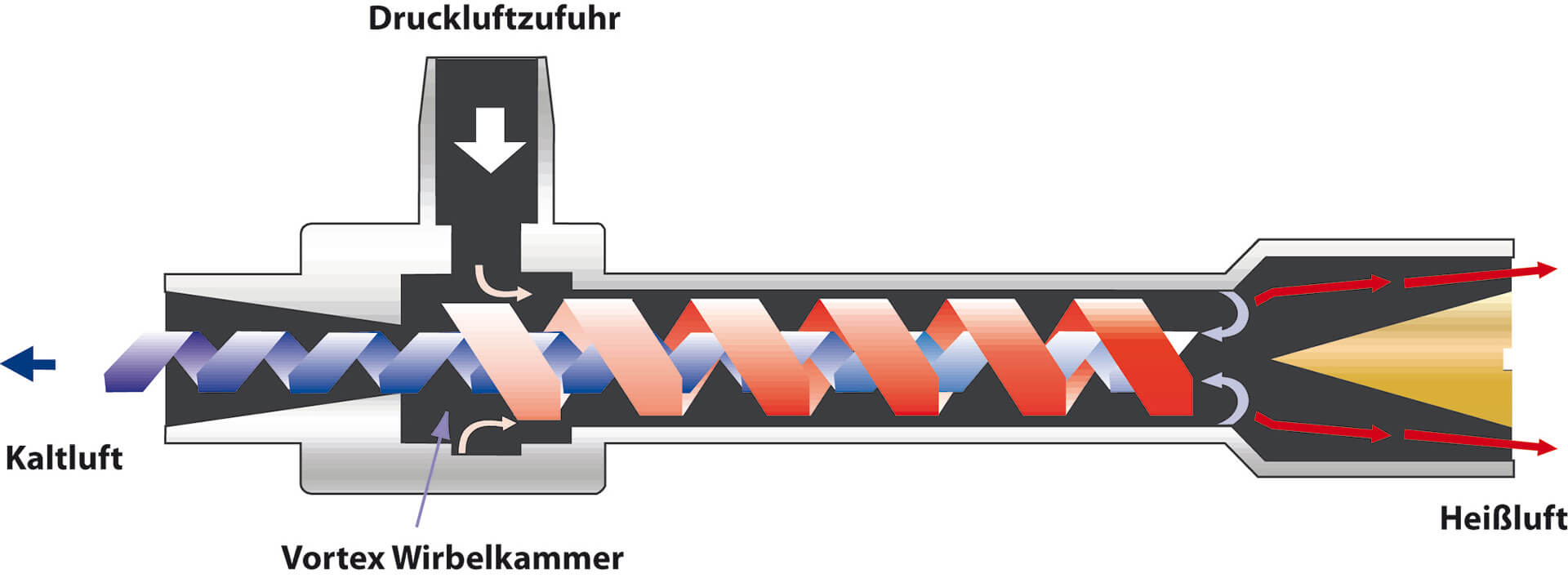

Wie ein Mini-Kühler funktioniert
Der Mini-Kühler enthält ein Wirbelrohr (Vortex Tube), um eine kleine Menge Druckluft in zwei Niederdruckströme umzuwandeln, die sich in entgegengesetzter Richtung bewegen. Die zwei Luftströme tauschen Wärme aus, produzieren kalte Luft am einen Ende des Rohres und heiße Luft am anderen. Ein flexibler Schlauch leitet den kalten Luftstrom auf die zu kühlende Oberfläche.
 Mit dem Mini Cooler System Modell 3808J wird die Abnutzung von Schlitzwerkzeugen verhindert. |
| Luftverbrauch | Temperaturausströmung | Geräuschpegel bei 914 mm | |||
|---|---|---|---|---|---|
| SCFM | l/min | °F | °C | dBA | Druckluftanschluss |
| 8 | 227 | 20 | -7 | 76 | 1/4″ NPT |
Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
Versorgungsluft bei 6,9 bar (100 PSIG) und 21°C
| Modell | Beschreibung |
|---|---|
| 3708 | Mini-Kühler 227 l/min (8 SCFM), ohne Zubehör |
| 3808J | Im Mini Cooler System ist ein Mini-Kühler, ein Drehmagnetfuß und ein Einspitzenschlauchsatz mit Rund- und Flachdüse enthalten. |
| 3308J | Mini Cooler wie 3808J, jedoch mit einem Zweispitzenschlauchsatz mit jeweils Rund- und Flachdüsen |
Zubehör und Komponenten
| Modell | Beschreibung |
|---|---|
| 5904 | Einpitzen-Schlauchsatz (bei Modell 3808J enthalten) |
| 5905 | Zweispitzen-Schlauchsatz (bei Modell 3308J enthalten) |
| 9012 | Manuelles Absperrventil, 1/4″ NPT |
| XXXX | Passende Filter und Wartungseinheiten finden Sie hier. |
