E-Vac® Vacuum Cups – Die richtige Auswahl der Saugnäpfe

Unsere Saugnäpfe bestehen aus Vinyl. Sie sind ideal für Allzweckanwendungen geeignet und zeigen ausgezeichnete Verschleißfestigkeit. Der Durometerwert (verwendet zur Angabe der Flexibilität und Steifheit des Napfes) beträgt A50. Der Temperaturbereich beträgt 0°C bis 52°C (32° bis 125°F).

Saugnäpfe E-Vac Vacuum Cups
Large Round Vacuum Generator Cups

Runde Saugnäpfe eignen sich am besten für glatte, flache Oberflächen. Sie greifen und lösen dort schnell. Diese Saugnäpfe behalten ihre Form bei längerem Gebrauch und greifen gut an senkrechten Flächen. Runde Saugnäpfe mit Leisten sind besser für das Heben schwerer Lasten geeignet. Saugnäpfe ohne Leisten können für leichtes Anheben benutzt werden.

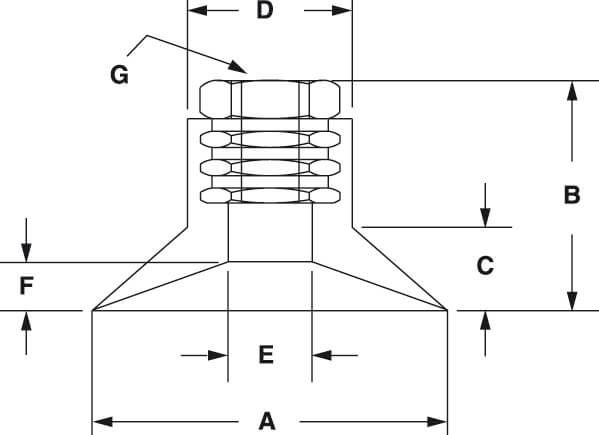

Klein, rund
Modell A B C D E F G Stollen
900752 Zoll 1,00 1,12 0,25 0,81 0,45 0,17 1/4 NPTF Nein
mm 25 28 6 21 11 4
900753 Zoll 1,50 0,90 0,28 1,25 1,06 0,12 1/4 NPTF Ja
mm 38 23 7 32 27 3
900754 Zoll 2,00 1,00 0,25 1,56 1,31 0,18 1/4 NPTF Ja
mm 51 25 6 40 33 5
900755 Zoll 2,50 1,80 0,72 1,35 0,95 0,62 1/4 NPTF Ja
mm 64 46 18 34 24 16
900756 Zoll 3,50 1,10 0,56 0,98 0,51 0,37 1/4 NPTF Nein
mm 89 28 14 25 13 9
Large Round Vacuum Generator Cups

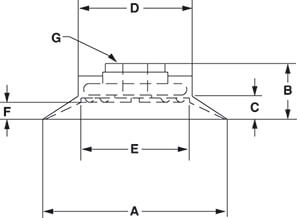

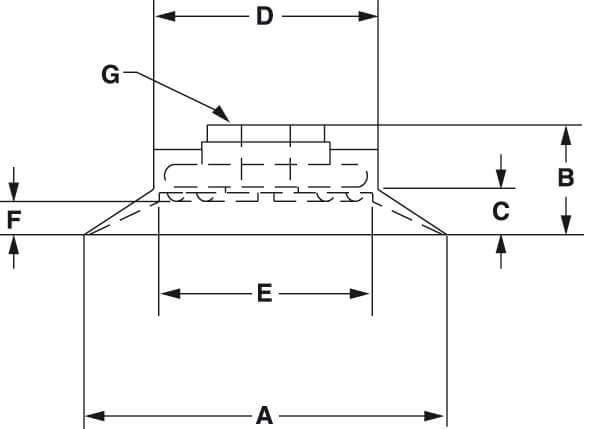

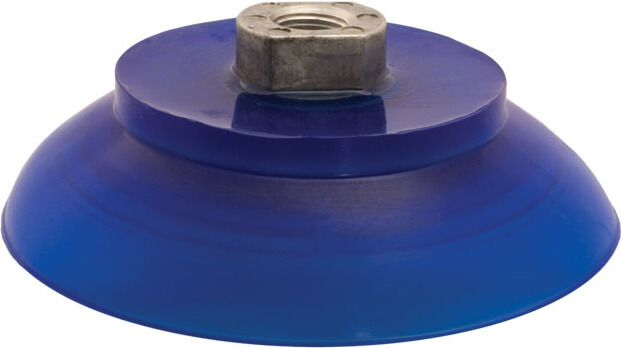

Saugnapf gross rund
Groß, rund
Modell A B C D E F G Stollen
900757 Zoll 3,25 1,15 0,50 2,23 1,87 0,37 3/8 NPTF Ja
mm 83 29 13 57 47 9
900758 Zoll 3,25 1,15 0,50 2,23 1,87 0,37 1/4 NPTF Ja
mm 83 29 13 57 47 9
900759 Zoll 4,25 1,18 0,50 2,75 2,43 0,37 3/8 NPTF Ja
mm 108 30 13 70 62 9
900760 Zoll 5,00 1,75 1,12 3,25 2,65 0,62 3/8 NPTF Ja
mm 127 44 28 83 67 16
900761 Zoll 6,00 1,31 0,50 4,75 4,90 0,12 1/4 NPTF Ja
mm 152 33 13 121 124 3

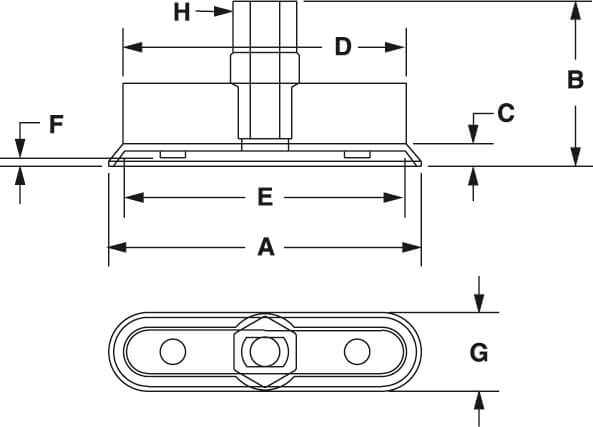

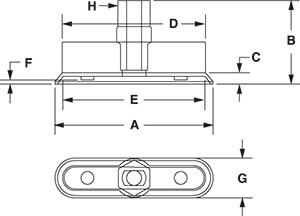

Oval Vacuum Generator Cup

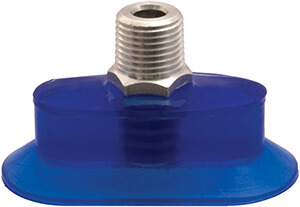

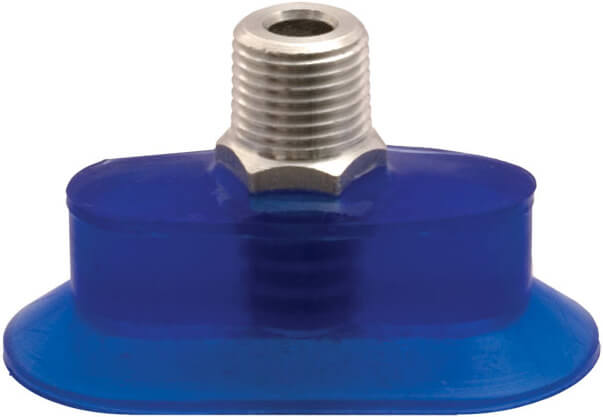

Ovale Saugnäpfe bieten aufgrund der größeren Oberfläche das meiste Vakuum. Sie stellen mehr Vakuumleistung bereit als runde Saugnäpfe und sind zum Heben schwerer Lasten geeignet. Sie wurden für die Arbeit mit flachem, steifem Plattenmaterial wie Holz, Glas, Kartons und Verbundwerkstoffen entwickelt.

Oval
Modell A B C D E F G H Stollen
900762 Zoll 1,00 1,06 0,12 0,81 0,76 0,09 0,50 1/8 FNPT Nein
mm 25 27 3 21 19 2 13
900763 Zoll 2,00 1,06 0,12 1,81 1,76 0,09 0,50 1/8 FNPT Nein
mm 51 27 3 46 45 2 13
900764 Zoll 1,73 1,03 0,21 1,35 1,21 0,09 0,87 1/8 FNPT Ja
mm 44 26 5 34 31 2 22
900765 Zoll 2,96 0,93 0,19 0,92 2,34 0,20 1,47 1/8 FNPT Nein
mm 75 24 5 23 59 5 37

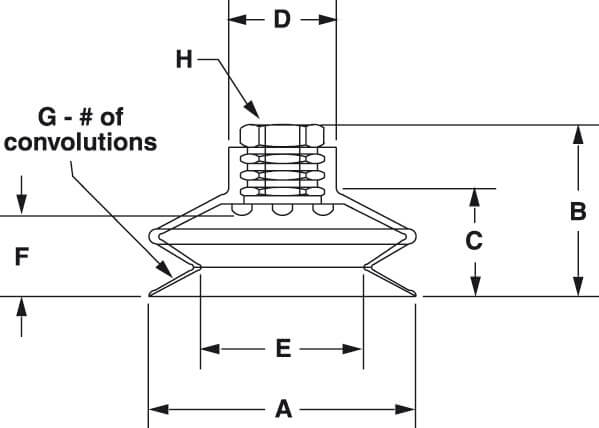

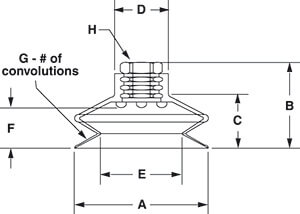

Bellows Vacuum Generator Cup

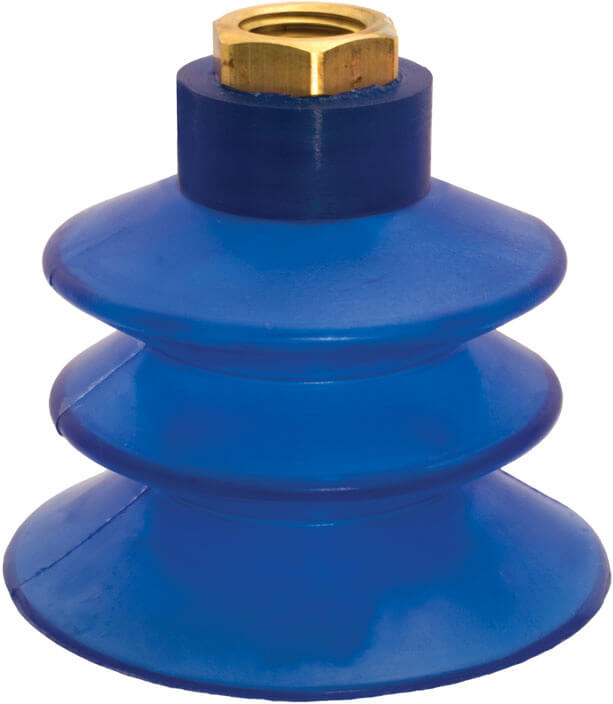

Balgensaugnäpfe eignen sich am besten für strukturierte, unebene Oberflächen. Die Falten, „Sicken“ genannt, ergeben eine zusammenfaltbare Fläche, die es dem Saugnapf ermöglicht, sich schnell zusammenzudrücken, wenn er die flache Oberfläche berührt. Die Halte- und Freigabezeit ist größer wegen des bedeutenden Volumens des Saugnapfes.

Balgen
Modell A B C D E F G H Stollen
900766 Zoll 0,73 1,43 0,75 0,67 0,45 0,79 3 1/4 MNPT Nein
mm 19 36 19 17 11 20
900767 Zoll 1,00 1,48 0,85 0,56 0,44 0,85 4 1/8 MNPT Nein
mm 25 38 22 14 11 22
900768 Zoll 1,50 1,12 0,71 1,06 1,00 0,31 1 1/4 MNPT Ja
mm 38 28 18 27 25 8
900769 Zoll 2,00 1,54 0,89 1,00 1,17 0,68 1 1/4 MNPT Ja
mm 51 39 23 25 30 17
900770 Zoll 2,50 2,40 1,75 1,00 1,12 1,80 2 1/4 MNPT Nein
mm 64 61 44 25 28 46
900771 Zoll 3,25 3,00 2,20 1,00 1,53 2,00 2 3/8 MNPT Nein
mm 83 76 56 25 39 51

Saugnapf-Auswahl

Um einen Saugnapf für Ihre Anwendung auszuwählen, müssen Sie folgende Punkte kennen:

  • Das Gewicht des zu hebenden Materials.
  • Ob das zu hebende Material porös oder nicht porös ist.
  • Den Sicherheitsfaktor.

Ein Sicherheitsfaktor von 2 wird empfohlen, wenn der Saugnapf horizontal positioniert wird.

Ein Sicherheitsfaktor von 4 wird empfohlen, wenn der Saugnapf vertikal positioniert wird.

Einige Firmen oder örtliche Vorschriften können einen spezifischen Sicherheitsfaktor verlangen.

Gewicht in lbs, das ein Saugnapf bei gegebenem Druck halten kann
Saugnapf-Modelle 900762 900766 900752 900767 900763 900764 900753 900768 900754 900769 900765 900755 900770 900756 900757 900758 900771 900759 900760 900761
Fläche des Saugnapfes in cm2 0,4 0,8 1,0 1,5 1,8 3,1 4,4 4,9 8,3 14,2 19,6 28,3
Vakuum in „Hg 5 0,5 1,0 1,2 1,8 2,2 3,9 5,3 6,0 10,2 17,4 24,1 34,7
10 1,0 1,9 2,5 3,7 4,3 7,7 10,7 12,1 20,4 34,8 48,2 69,4
15 1,5 2,9 3,7 5,5 6,5 11,6 16,0 18,1 30,6 52,3 72,3 104,2
20 2,1 3,9 4,9 7,4 8,7 15,4 21,4 24,1 40,7 69,7 96,4 138,9
21 2,2 4,1 5,2 7,8 9,1 16,2 22,4 25,3 42,8 73,2 101,3 145,8
27 2,8 5,2 6,6 10,0 11,7 20,8 28,9 32,6 55,0 94,1 130,2 187,5
Gewicht in Kilogramm, das ein Saugnapf bei gegebenem Druck halten kann
Saugnapf-Modelle 900762 900766 900752 900767 900763 900764 900753 900768 900754 900769 900765 900755 900770 900756 900757 900758 900771 900759 900760 900761
Fläche des Saugnapfes in cm2 3 5 6 10 11 20 28 32 54 92 127 182
Vakuum in kPa 17 0,2 0,4 0,6 0,8 1,0 1,7 2,4 2,7 4,6 7,9 10,9 15,7
34 0,5 0,9 1,1 1,7 2,0 3,5 4,8 5,5 9,2 15,8 21,9 31,5
51 0,7 1,3 1,7 2,5 3,0 5,2 7,3 8,2 13,9 23,7 32,8 47,2
68 0,9 1,7 2,2 3,4 3,9 7,0 9,7 10,9 18,5 31,6 43,7 63,0
71 1,0 1,8 2,3 3,5 4,1 7,3 10,2 11,5 19,4 33,2 45,9 66,1
91 1,3 2,4 3,0 4,5 5,3 9,4 13,1 14,8 25,0 42,7 59,1 85,0
