Digital Flowmeter™ – Überwachen Sie Ihren Druckluftverbrauch mit dem Durchflussmesser!
Was ist ein Digitales Durchflussmessgerät (Digital Flow Meter)?
Das Digitale Durchflussmessgerät stellt eine einfache Methode dar, Verbrauch und Verschwendung von Druckluft zu überwachen! Die digitale Anzeige zeigt die genaue Druckluftmenge, die nachgelagert verbraucht wird. Damit wird es möglich, kostspielige Lecks oder ineffiziente Druckluftgeräte zu erkennen. Viele Firmen installieren den Digitalen Durchflussmesser an jedem Hauptstrang ihres Druckluftverteilungsnetzes, um den Druckluftverbrauch dauerhaft zu überwachen und zu vergleichen.
Warum den Digital Flowmeter?

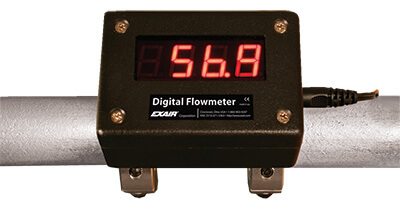

Das Digitale Durchflussmessgerät von EXAIR hat eine LED-Anzeige, die den Luftdurchfluss direkt in m³/Std oder cfm anzeigt. (Bei anderen Durchflussmessern muss der Anzeigewert mit einem spezifischen Umrechnungsfaktor multipliziert werden, um genaue Werte zu erhalten.) Es sind Modelle für 1/2″ bis 4″ Eisenrohrdurchmesser verfügbar. Jedes digitale Durchflussmessgerät ist für die jeweilige Rohrgröße kalibriert. Es ist für die dauerhafte oder vorübergehende Montage am Rohr vorgesehen.
Der Anwender muss mit Hilfe des beiliegenden Bohrers und der Bohrvorrichtung zwei Bohrungen durch das Rohr bohren. Anschließend werden in diese Bohrungen die beiden Durchflussfühler des Durchflussmessers gesteckt. Das Gerät schließt dicht mit dem Rohr ab, sobald die beiden Schellen festgezogen sind. Schneiden, Schweißen, Justieren oder Kalibrieren sind nicht erforderlich. Wenn die Einheit entfernt werden muss, sind Sperrringe erhätlich. NEMA4 (IP66) Messgeräte sind auf Anfrage verfügbar.
Durchflussmessgerät mit drahtlosem Funknetzwerk
Das digitale Durchflussmessgerät mit drahtloser Funkübertragung ist eine Produkterweiterung des bisherigen Durchflussmessgerätes (Digital Flow Meter). Der Durchflussmesser kommuniziert über ein ZigBee® Mesh-Netzwerk-Protokoll. Ein über Ethernet verbundenes Gateway überträgt die Druckluftverbrauchsdaten auf Ihren PC. Jedes Durchflussmessgerät mit drahtloser Funkübertragung hat eine Reichweite von jeweils 30 Metern. Sie können Ihr Rohrleitungssystem über größere Distanzen überwachen, indem Sie mehrere dieser Durchflussmessgeräte innerhalb der einzelnen Reichweite in Reihe hintereinander installieren. Das zum Gateway nächstgelegene Durchflussmessgerät überträgt dann die Verbrauchsdaten aller Durchflussmesser.
Das Setup ist einfach und kann zur Erstinstallation oder Nachrüstung eines bestehenden Durchflussmessgerätes von Exair eingesetzt werden. Unser Hersteller Exair bietet Ihnen den Download der notwendigen Grafik-Software und Software-Aktualisierungen an. Die Schritt-für-Schritt Anleitung erhalten Sie ganz einfach beim Klick. Hierzu werden Sie auf die Internetseite unseres Herstellers Exair in einem separaten Fenster geleitet. Den Download finden Sie unter dem Reiter „EXAIR Logger Software“.
Die Vorteile des digitalen Durchflussmessgerätes mit drahtloser Funkübertragung:
- drahtlose Funktion als integrierte Option erhältlich
- Funknetzwerk unterbindet unerwünschte Verbindungen durch Fremdgeräte
- 128 bit Sicherheitsverschlüsselung für drahtlose Übertragung
- Display zeigt den Verbrauch in SCFM oder m³ pro Stunde an
- kostenlose Grafik-Software
Die Fernsummieranzeige für das digitale Durchflussmessgerät
Die Fernsummieranzeige für den digitalen Durchflussmesser verfügt über ein vierstelliges LED-Display (m³/Std.), das die Überwachung des Druckluftverbrauchs von geeigneter Stelle aus erleichtert.
Auf Knopfdruck zeigt das Display den aktuellen Durchfluss, die Summe der letzten 24 Stunden sowie den kumulierten Gesamtwert an. Das Gerät wird mit einem 15,20 m langen Kabel fertig verkabelt und mit dem nötigen Zubehör zur Kopplung an das Durchflussmessgerät geliefert.
| Modell | Display |
|---|---|
| 9150-M3 | LED, Angaben in m³/Std. |
Der USB Daten-Logger für das digitale Durchflussmessgerät
Der preisgekrönte USB Datenlogger Modell 9147 verbindet sich direkt mit dem Digitalen Durchflussmessgerät und ist einfach in der Handhabung. Nutzen Sie die mitgelieferte Software um den Daten Logger zu konfigurieren, um die Durchflussrate aufzeichnen zu können.
Mögliche Taktung: 1 x Mal/Sek. (hierbei hat der USB Datenlogger eine Speicherkapazität von bis zu 9 Stunden) bis hin zu 1 x Mal alle 12 Stunden (über 2 Jahre hinweg)
Klicken Sie hier um die aktuellste Software für Ihren USB Datenlogger herunterzuladen.
Wenn Sie den Datenlogger vom Durchflussmessgerät trennen und an einen Computer anschließen, können Sie die Daten mit der mitgelieferten Software direkt in Microsoft Excel exportieren. Der Datenlogger ist auch vorinstalliert auf dem Digitalen Durchflussmessgerät erhältlich.
| Modell | USB Daten-Logger |
|---|---|
| 9147 | USB Datenlogger für den Durchflussmesser |
- Einfach zu installieren
- Keine beweglichen Teile
- Empfindlich auch bei niedrigen Durchflüssen
- Keine Kalibrierung oder Einstellung erforderlich
- Enthält alle für die Installation notwendigen Bauteile
- Modelle zur Verwendung an Eisenrohr von 1/2″ – 4″ Rohrdurchmesser (Schedule 40)
- Modelle für Größe 1/2″ bis 6″ Eisenrohr auf Anfrage erhältlich
- Modelle für Größe 3/4″ bis 4″ Kupferrohr auf Anfrage erhältlich
Jedes Digitale Durchflussmessgerät wird vollständig mit Netzteil 24 VDC und auf Wunsch mit Bohrer 3/16″ und Bohrvorrichtung geliefert.
| Technische Daten | |
|---|---|
| Genauigkeit | 5 % vom Messwert, zusätzlich 1 % des Messbereichs für Lufttemperatur zwischen 4ºC bis 49ºC . |
| Betriebsdruck | 2 bis 9,6 bar (30 bis 140 PSIG) für beste Genauigkeit – max. 13,79 bar (200 PSIG) |
| Stromaufnahme | 250 mA bei 24 VDC / Netzteil 100-240 VAC |
| Medienberührte Materialien | Edelstahl, Gold, thermisches Epoxid und Viton (Dichtung) |
| Ringmaterial | Aluminium |
| Anzeige | Vierstellige LED-Anzeige |
| Konform | CE und RoHS |
| Modell | Rohrdurchmesser | Bereich |
|---|---|---|
| 9090-M3 | 1/2″ (Schedule 40 Eisen) | 2 – 153 m³/Std. |
| 9090-M3-DAT | 1/2″ (Schedule 40 Eisen) | 2 – 153 m³/Std. |
| 9091-M3 | 3/4″ (Schedule 40 Eisen) | 2 – 204 m³/Std. |
| 9091-M3-DAT | 3/4″ (Schedule 40 Eisen) | 2 – 204 m³/Std. |
| 9092-M3 | 1″ (Schedule 40 Eisen) | 2 – 272 m³/Std. |
| 9092-M3-DAT | 1″ (Schedule 40 Eisen) | 2 – 272 m³/Std. |
| 9094-M3 | 1 1/2″ (Schedule 40 Eisen) | 3 – 340 m³/Std. |
| 9094-M3-DAT | 1 1/2″ (Schedule 40 Eisen) | 3 – 340 m³/Std. |
| 9095-M3 | 2″ (Schedule 40 Eisen) | 7 – 680 m³/Std. |
| 9095-M3-DAT | 2″ (Schedule 40 Eisen) | 7 – 680 m³/Std. |
| 9096-M3 | 2 1/2″ (Schedule 40 Eisen) | 8 – 850 m³/Std. |
| 9096-M3-DAT | 2 1/2″ (Schedule 40 Eisen) | 8 – 850 m³/Std. |
| 9097-M3 | 3″ (Schedule 40 Eisen) | 20 – 2039 m³/Std. |
| 9097-M3-DAT | 3″ (Schedule 40 Eisen) | 20 – 2039 m³/Std. |
| 9098-M3 | 4″ (Schedule 40 Eisen) | 34 – 3398 m³/Std. |
| 9098-M3-DAT | 4″ (Schedule 40 Eisen) | 34 – 3398 m³/Std. |
Beachten Sie: DAT Modell haben den Daten-Logger installiert.
| A | |||
|---|---|---|---|
| Modell Serie | Rohrgröße | in | mm |
| 9090 | 1/2″ | 3,00 | 76 |
| 9091 | 3/4″ | 3,25 | 83 |
| 9092 | 1″ | 3,63 | 92 |
| 9094 | 1-1/2″ | 4,38 | 111 |
| 9095 | 2″ | 4,88 | 124 |
| A | |||
|---|---|---|---|
| Modell Serie | Rohrgröße | in | mm |
| 9096 | 2-1/2″ | 5,75 | 146 |
| 9097 | 3″ | 6,38 | 162 |
| 9098 | 4″ | 7,38 | 187 |
Durchflussmessgerät mit Funkfernübertragung und Gateway
| Modell | Rohrdurchmesser | Bereich | Bohrvorrichtung |
|---|---|---|---|
| 9090ZG | 1/2″ (Schedule 40 Eisen) | 2 – 153 m³/Std. | Ja |
| 9090ZG-DG | 1/2″ (Schedule 40 Eisen) | 2 – 153 m³/Std. | Nein |
| 9091ZG | 3/4″ (Schedule 40 Eisen) | 2 – 204 m³/Std. | Ja |
| 9091ZG-DG | 3/4″ (Schedule 40 Eisen) | 2 – 204 m³/Std. | Nein |
| 9092ZG | 1″ (Schedule 40 Eisen) | 2 – 272 m³/Std. | Ja |
| 9092ZG-DG | 1″ (Schedule 40 Eisen) | 2 – 272 m³/Std. | Nein |
| 9094ZG | 1 1/2″ (Schedule 40 Eisen) | 3 – 340 m³/Std. | Ja |
| 9094ZG-DG | 1 1/2″ (Schedule 40 Eisen) | 3 – 340 m³/Std. | Nein |
| 9095ZG | 2″ (Schedule 40 Eisen) | 7 – 680 m³/Std. | Ja |
| 9095ZG-DG | 2″ (Schedule 40 Eisen) | 7 – 680 m³/Std. | Nein |
| 9096ZG | 2 1/2″ (Schedule 40 Eisen) | 8 – 850 m³/Std. | Ja |
| 9096ZG-DG | 2 1/2″ (Schedule 40 Eisen) | 8 – 850 m³/Std. | Nein |
| 9097ZG | 3″ (Schedule 40 Eisen) | 20 – 2039 m³/Std. | Ja |
| 9097ZG-DG | 3″ (Schedule 40 Eisen) | 20 – 2039 m³/Std. | Nein |
| 9098ZG | 4″ (Schedule 40 Eisen) | 34 – 3398 m³/Std. | Ja |
| 9098ZG-DG | 4″ (Schedule 40 Eisen) | 34 – 3398 m³/Std. | Nein |
Durchflussmessgerät mit Funkfernübertragung, Gateway nicht enthalten
| Modell | Rohrdurchmesser | Bereich | Bohrvorrichtung |
|---|---|---|---|
| 9090Z | 1/2″ (Schedule 40 Eisen) | 2 – 153 m³/Std. | Ja |
| 9090Z-DG | 1/2″ (Schedule 40 Eisen) | 2 – 153 m³/Std. | Nein |
| 9091Z | 3/4″ (Schedule 40 Eisen) | 2 – 204 m³/Std. | Ja |
| 9091Z-DG | 3/4″ (Schedule 40 Eisen) | 2 – 204 m³/Std. | Nein |
| 9092Z | 1″ (Schedule 40 Eisen) | 2 – 272 m³/Std. | Ja |
| 9092Z-DG | 1″ (Schedule 40 Eisen) | 2 – 272 m³/Std. | Nein |
| 9094Z | 1 1/2″ (Schedule 40 Eisen) | 3 – 340 m³/Std. | Ja |
| 9094Z-DG | 1 1/2″ (Schedule 40 Eisen) | 3 – 340 m³/Std. | Nein |
| 9095Z | 2″ (Schedule 40 Eisen) | 7 – 680 m³/Std. | Ja |
| 9095Z-DG | 2″ (Schedule 40 Eisen) | 7 – 680 m³/Std. | Nein |
| 9096Z | 2 1/2″ (Schedule 40 Eisen) | 8 – 850 m³/Std. | Ja |
| 9096Z-DG | 2 1/2″ (Schedule 40 Eisen) | 8 – 850 m³/Std. | Nein |
| 9097Z | 3″ (Schedule 40 Eisen) | 20 – 2039 m³/Std. | Ja |
| 9097Z-DG | 3″ (Schedule 40 Eisen) | 20 – 2039 m³/Std. | Nein |
| 9098Z | 4″ (Schedule 40 Eisen) | 34 – 3398 m³/Std. | Ja |
| 9098Z-DG | 4″ (Schedule 40 Eisen) | 34 – 3398 m³/Std. | Nein |

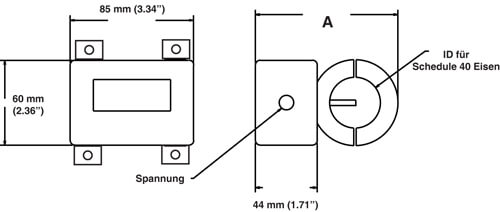

| A | |||
|---|---|---|---|
| Modell Serie | Rohrgröße | in | mm |
| 9090Z | 1/2″ | 3,28 | 83 |
| 9091Z | 3/4″ | 3,46 | 88 |
| 9092Z | 1″ | 3,84 | 97 |
| 9094Z | 1-1/2″ | 4,59 | 117 |
| A | |||
|---|---|---|---|
| Modell Serie | Rohrgröße | in | mm |
| 9095Z | 2″ | 5,34 | 136 |
| 9096Z | 2-1/2″ | 6,09 | 155 |
| 9097Z | 3″ | 6,71 | 171 |
| 9098Z | 4″ | 7,71 | 196 |
