Kanalkameras und Messtechnik

Kanal-Kamera für die Kanalinspektion

Dieses robuste und hochauflösende Kamerasystem hebt sich durch seine Störungsunanfälligkeit hervor und liefert dabei hochqualitative Aufnahmen. Preiswert und ausgestattet mit modernsten Kamera-Köpfen sowie LED-Ausleuchtung.

Das „All-in-one“ System beinhaltet eine Kanalinspektionskamera, ein Schiebegestänge auf Haspel, einen Monitor, eine Tastatur sowie eine Fernbedienung. In seiner enorm kompakten Bauweise bietet Ihnen das Kamerasystem das nötige Equipment um Rohre im Bereich von Ø 50 mm bis Ø 150 mm zu inspizieren. Durch die „Aufrechtbildfunktion“ verlieren Sie im Rohr nie die Orientierung. Dank der 12 LED Leuchten mit einstellbarer Leuchtkraft wird für jeden Rohrdurchmesser die ideale Ausleuchtung erreicht.

Einfache Menüführung, komplett auf Deutsch. Außerdem sind die Bedienelemente an der Kanalinspektionskamera und auf der Fernbedienung mit selbsterklärenden Symbolen versehen. Dies ermöglicht ein schnelles Einarbeiten ins System.

Durch eine schlichte Betriebssoftware können Einschreibungen jederzeit während der Befahrung vorgenommen werden sowie der Meterzähler zurückgesetzt werden, die Einschreibungen sind danach in dem gespeicherten Video sichtbar. Aufgenommene Bilder und Videos können direkt auf den PC im Büro übertragen werden, da alle Aufnahmen sofort auf der SD-Karte gespeichert werden.

EIGENSCHAFTEN

• CMOS-Kamera, 120° Weitwinkel
• Kamerakopf aus Edelstahl, wasserdicht nach IP68
• Objektivabdeckung aus Saphirglas, 12 helle weiße LEDs
• Durchmesser der Kamera: 23 mm
• Zwei Kunststoffführungen für den Kamerakopf, Ø 46mm & 80mm
• 7″ LCD-Farbmonitor, mit Bilddrehknopf
• SD-Kartenslot zum Speichern von Fotos oder Videos
• LED-Helligkeitskontrollknöpfe
• Mit Mikrofon für lokale Audioaufnahmen
• Wiederaufladbarer Akku hält bis zu 6 Stunden
• Datum und Uhrzeit auf dem Bildschirm
• 30m Glasfaser 6,8mm Schiebegestänge
• 90°-Biegungen in Ø50 mm Rohren
• Mit integriertem Bremssystem
• Mit On-Screen-Entfernungszähler
• Mit Tastatur für Texteingabe
• Das gesamte System ist wasserdicht (Box geschlossen)
• Zusätzlich mit Aufrechtbildfunktion und Speicher/Lesegerät: eingebaute Selbstnivellierungsfunktion (Aufrechtbild) und 16 GB SD-Speicherkarte und Lesegerät mit USB-Anschluss

Gebrauchsanweisung (PDF)

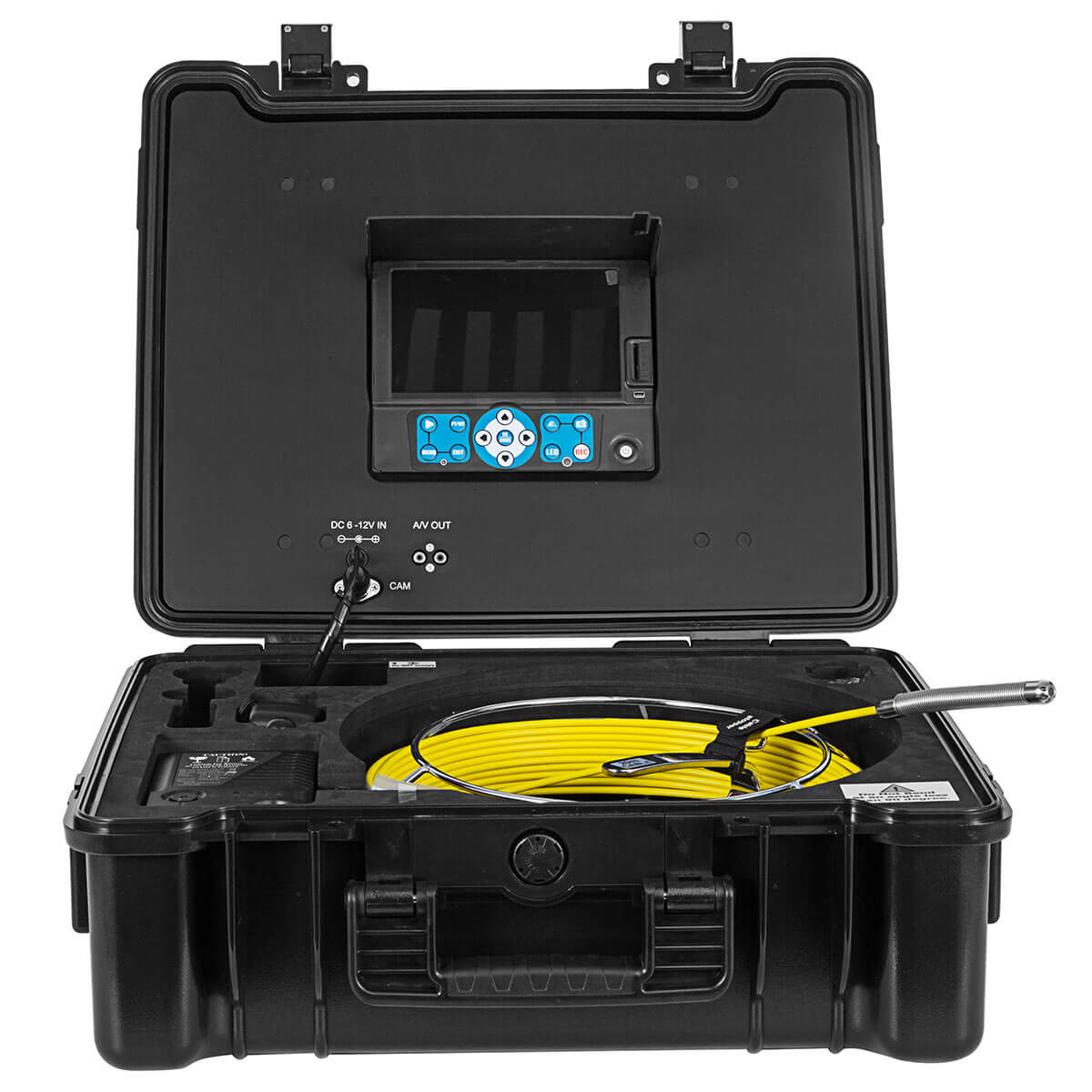

Dieses preiswerte Kamerasystem zur Rohrinspektion besticht durch seine schlanke Bauweise mit einer 14 mm-Kamera, einer wasserdichten, robusten Bauart mit Störungsunanfälligkeit bei gleichzeitiger Top Qualität durch modernste Kamera-Köpfe und LED-Ausleuchtung.

Das Komplettsystem bestehend aus Kamera, Schiebegestänge auf Haspel und Monitor bietet Ihnen in seiner enorm kompakten Bauweise das nötige Equipment um Rohre im Bereich von Ø25 mm bis Ø200 mm zu inspizieren. Dank der 6 LED Leuchten mit einstellbarer Leuchtkraft haben Sie immer die ideale Ausleuchtung für jeden Rohrdurchmesser.

Die Bedienelemente an der Rohrinspektionskamera und auf der Fernbedienung sind mit selbsterklärenden Symbolen versehen was ein schnelles Einarbeiten ermöglicht.

Durch den Onscreen Meterzähler wissen Sie immer genau wie weit Sie schon in das Rohr gefahren sind, aufgenommene Bilder und Videos werden sofort auf der SD-Karte gespeichert und können direkt auf den PC im Büro übertragen werden. Ein Softwaremodul für 3D-Rohrverläufe, Haltungsgrafiken, evtl. geforderte DIN konforme Dokumentation ist nicht enthalten.

Technische Daten:

• 1/4″ CMOS-Kamera, 90° Blickwinkel, 720H x 576V Pixel
• Kamera Größe Ø 14mm×126mm (ohne Flex-Federstück)
• Objektivabdeckung aus Saphirglas, 6 weiße LEDs
• Durchmesser der Kamera:14mm, Fokus Entfernung 10cm (ca.)
• 10m wasserdicht unter Wasser (Kamera am Kabel befestigt)
• Durchmesser des Schiebekabels. 4,8mm
• mit Meterzähler
• 7″ LCD-Farbmonitor
• SD-Kartensteckplatz zum Speichern von Fotos und Videos
• Aufnahmetaste mit einem Druck
• Tasten zur Steuerung der LED-Helligkeit
• Wiederaufladbare Batterie hält bis zu 8 Stunden
• 30m Glasfaserschubstange
• Drehbare, im Koffer montierte Kabeltrommel für bequeme Bedienung
• Wasserdichter ABS-Koffer mit allen Teilen im Lieferumfang

Bedienungsanleitung (engl.)

ArtNr. 4013506

Dieses preiswerte Kamerasystem besticht durch seine wasserdichte, robuste Bauart. Die störungsunanfällige Kamera bietet Top Qualität durch modernste Kamera-Köpfe und LED-Ausleuchtung. Das Komplettsystem bestehend aus Kamera, Schiebegestänge auf Haspel und Monitor ist mit seiner enorm kompakten Bauweise perfekt geeignet um Rohre im Bereich von Ø50 mm bis Ø150 mm zu inspizieren. Dank der 12 LED Leuchten mit einstellbarer Leuchtkraft haben Sie immer die ideale Ausleuchtung für jeden Rohrdurchmesser.

Die Bedienelemente an der Rohrinspektionskamera und auf der Fernbedienung sind mit selbsterklärenden Symbolen versehen was ein schnelles Einarbeiten ermöglicht.

Durch den Onscreen Meterzähler wissen Sie immer genau wie weit Sie schon in das Rohr gefahren sind, aufgenommene Bilder und Videos werden sofort auf der SD-Karte gespeichert und können direkt auf den PC im Büro übertragen werden. Ein Softwaremodul für 3D-Rohrverläufe, Haltungsgrafiken, evtl. geforderte DIN konforme Dokumentation ist nicht enthalten.

Technische Daten:

• 1/3 Zoll CMOS Kamera, 120° Weitwinkel
• kurzer Kamerakopf aus Edelstahl, wasserdicht nach IP68
• Objektivabdeckung aus Saphirglas, 12 weiße LEDs
• Durchmesser der Kamera: 23mm, geeignet für Rohrdurchmesser von 25-150mm
• 20-40m Glasfaserkabel mit Edelstahlspule
• Drehbare Kabeltrommel im Gehäuse
• One-Touch-Aufnahme/Standbild-Taste
• 7“ TFT-LCD-Bildschirm mit DVR
• Wiederaufladbarer Li-Akku mit hoher Kapazität (6600mA) für 8 Stunden
• Wasserdichter ABS-Koffer

Bedienungsanleitung (engl.)

ArtNr. 4013507

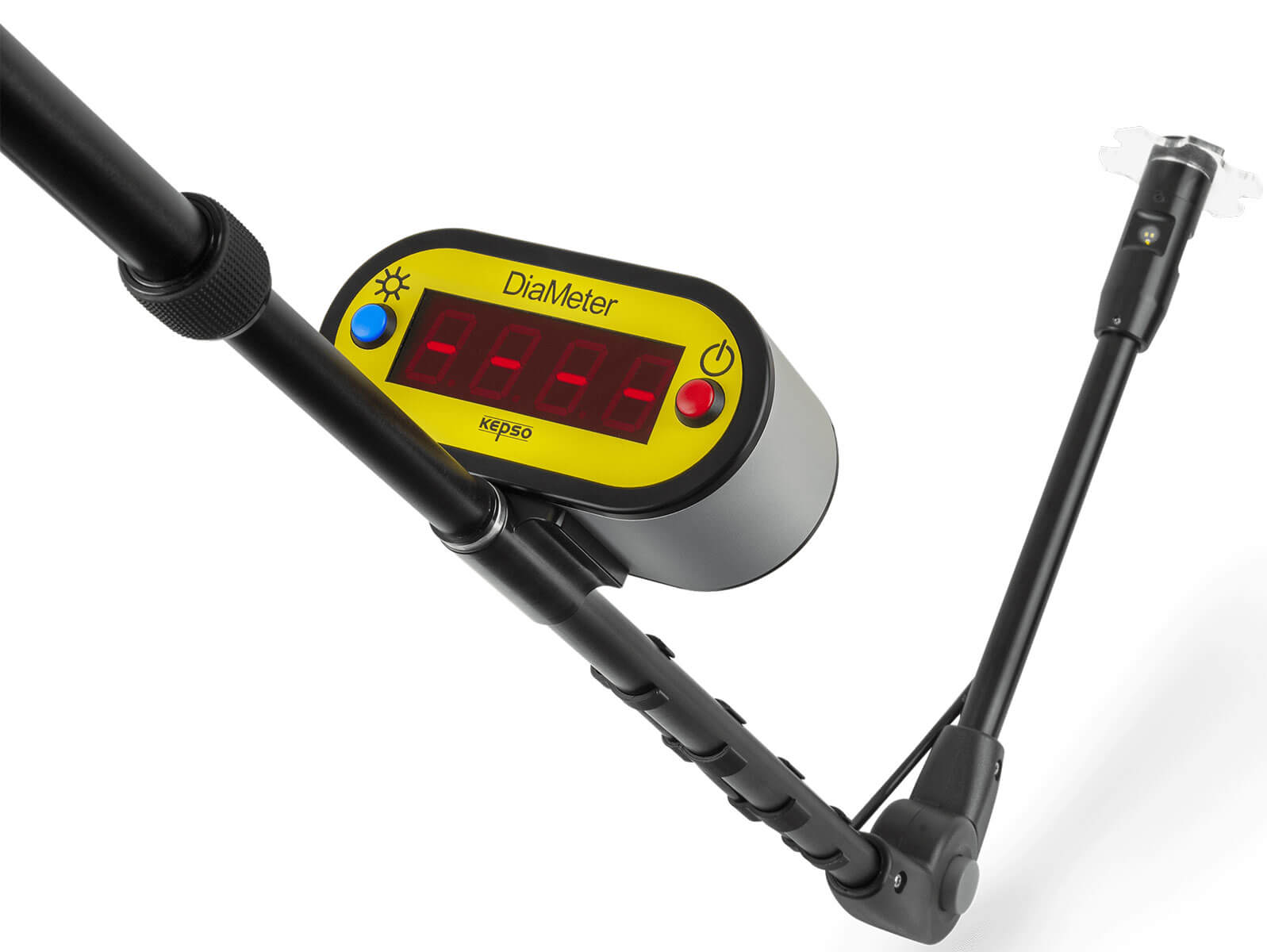

Das DiaMeter Messgerät ist zur Ermittlung der Durchmesser von Rohrleitungen und Schächten bestimmt. Der Vorteil ist, dass man für die Durchmesserbestimmung eines Abwasserrohrs, welches in einem Schacht endet, nicht in den Schacht steigen muss, sondern dieses Gerät mit Hilfe einer ausziehbaren Teleskopstange (130 – 280 cm) von oben hineinhalten kann.

Über einen Messkopf können im Messbereich 100 – 2000 mm Schachtdurchmesser und Einläufe gemessen werden (eine Schachttiefenmessung ist nicht möglich).

Funktionsweise: Auf dem Messkopf sind drei Infrarot-Laser ToF (time of flight) Abstandssensoren (unsichtbarer Laserstrahl) in einem Winkel von jeweils 120° versetzt angeordnet. Sie messen den jeweiligen Abstand zur Rohrwandung. Anschließend wird der Rohrdurchmesser in der Display-Einheit berechnet und in mm angezeigt. Das DiaMeter funktioniert auch wenn die Messstange nicht exakt zentriert in das ankommende Rohr gehalten wird.

Zubehör: Weitere Verlängerungsstangen und Adapter für den Anschluss anderer Teleskopstangen, Geräte zur Schachttiefenmessung.

ArtNr. 4000017

Bedienungsanleitung und Technische Daten DiaMeter

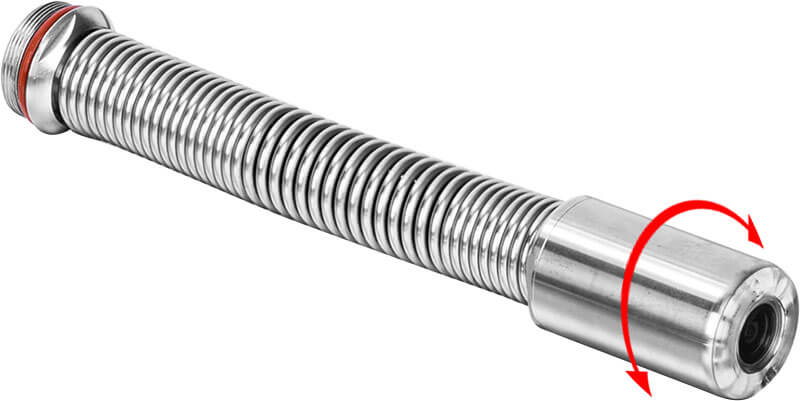

Kamerakopf aus Edelstahl, mit Aufrechtbildfunktion (selbstnivellierend) wasserdicht nach IP68 mit integrierter Sonde zur Lokalisation mit unserem Ortungsgerät 4013505.

ArtNr. 4013504

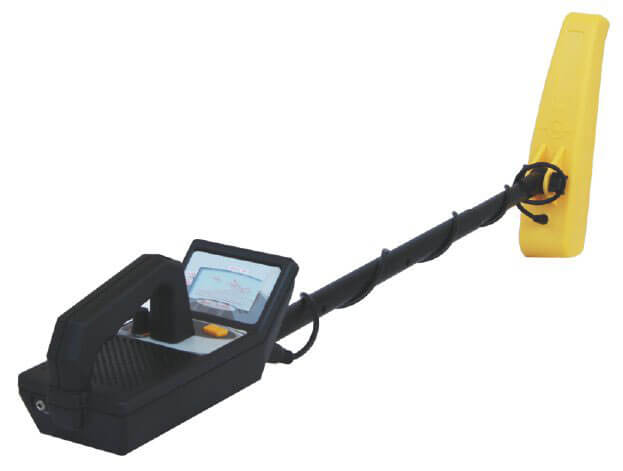

Der 512-Hz-Drahtlos-Empfänger dient dazu die Position des Kamerakopfes (mit integrierten 512-Hz-Sender) zu bestimmen.

Leistungsdaten:

• Reichweite: 4 Meter
• Frequenz: 512 hz
• Stromversorgung: 6*AA
• Stromstärke: <100 mA
• Betriebsmodus: Normal/Tonsignal
• Empfindlichkeit: Nah/Fern
• Leistungsstärke: 15 Stufen
• Größe: 100 x 10 x 10 cm
• Gewicht: 800 g
• Temperatureinsatzbereich: -10° bis 50° C

ArtNr. 4013505

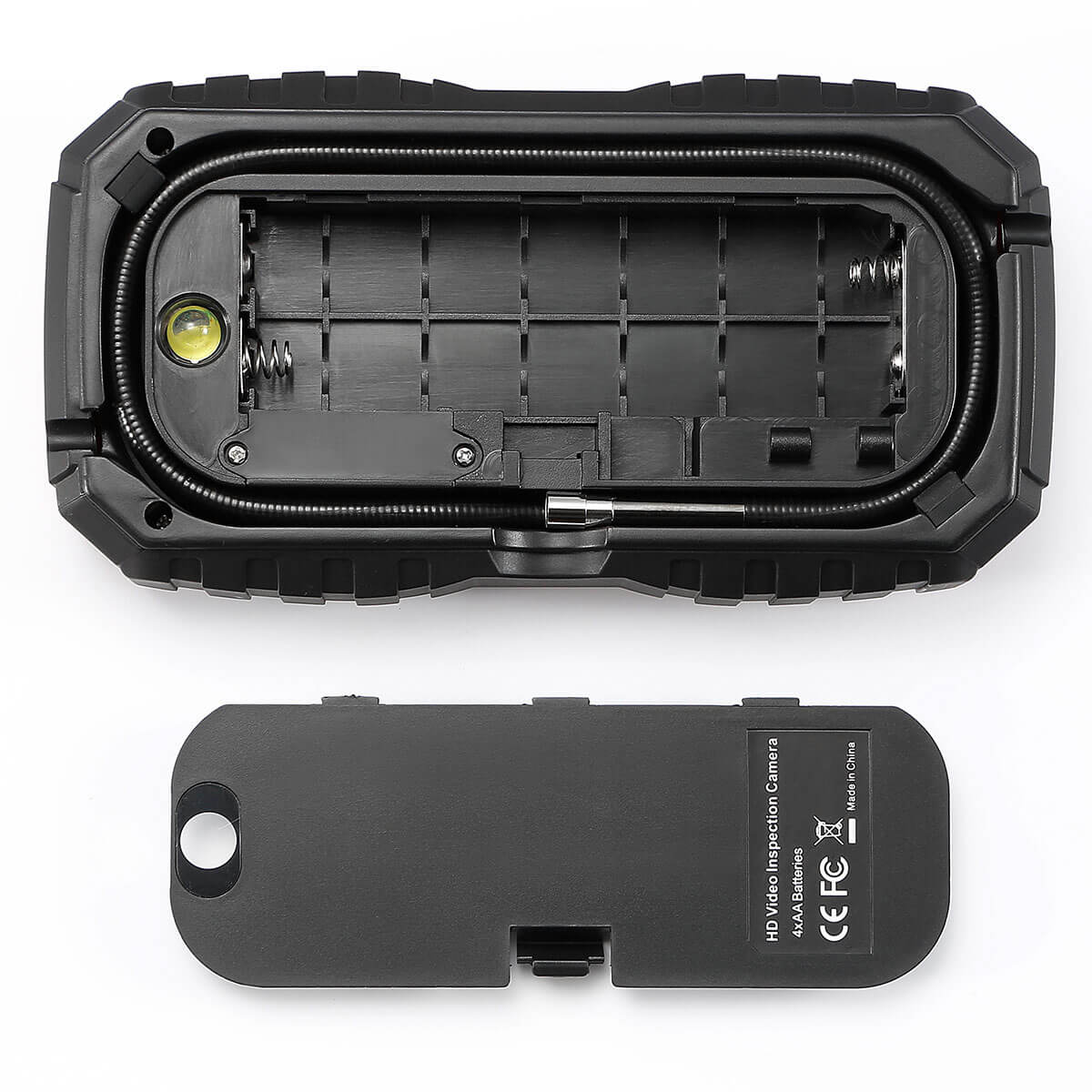

Endoskopkamera im Taschenformat. Das enorm kompakte Design ermöglicht es, das 1 m lange Kamerakabel im Inneren des Produkts aufzuwickeln.

Technische Daten:

• 720 P Auflösung
• 3,9 mm flexibler Schlauch
• 6 LED’s
• 3-Zoll-LCD-Anzeige
• Unterstützung von MicroSD-Karten für Standbilder und Videos
• Aufnahmefunktion
• Taschenlampe
• Handliches und robustes Design
• kleiner Zubehörhaken, Spiegel und Magnet enthalten

Bedienungsanleitung (engl.)

ArtNr. 4013508

ArtNr. 4013503
