Diese fest verschließbare 360°-Luftstrom Ringdüse ist der wirtschaftliche Weg zum Abblasen, Trocknen, Reinigen und Kühlen.

Standard Air Wipe Ringdüse
CE, Meets or Exceeds OSHA Requrements. Conflict Mineral Free
  • Gleichmäßiger 360° Luftstrom!
  • In Umgebungen bis 66 °C (150 °F) einsetzbar.
  • Aluminium-Korpus, brünierte Schrauben, Kunststoff-Abstandsfolien
  • PVC-Verbindungsschlauch mit Messing-Fittings bis 4″ Innendurchmesser
  • Regelbare Blaskraft und anpassbarer Luftstrom!

Was ist die Ringdüse Standard Air Wipe?

Die Standard Ringdüse liefert einen gleichmäßigen 360° Luftstrom, der ideal zum Abblasen, Trocknen, Reinigen und Kühlen von Rohren, Kabeln, stranggepressten Formen, Schläuchen, usw. ist. Die teilbare Formgebung ermöglicht ein leichtes Umspannen der zu bearbeitenden Oberfläche des Materials und erspart damit umständliches Einfädeln in die Ringdüse.

Warum die Ringdüse Standard Air Wipe?

Mit der Standard Ringdüse bieten wir Ihnen eine kostengünstige Modellreihe für einfache Anforderungen unter normalen Umgebungsbedingungen. Für höhere Temperaturbereiche und Materialanforderungen empfehlen wir unser Super Air Wipe.
Vor der Einführung der Ringdüse war es nur möglich, diese Flächen mit einem Ring aus Luftdüsen abzublasen, zu reinigen oder zu kühlen. Der hohe Luftverbrauch und das Geräuschniveau der Luftdüsen, zusammen mit der inkonsistenten Luftgeschwindigkeit haben oftmals schlechte Ergebnisse geliefert. Die Ringdüse stellt eine große Luftmenge mit hoher Geschwindigkeit zur Verfügung, die gleichmäßig über 360° des inneren Durchmessers verteilt ausgestoßen wird. Der Luftstrom hängt sich dabei an das Material an, um die Oberflächen effektiv abzuwischen, zu säubern oder zu trocknen. Dabei kann die Luftstromgeschwindigkeit von einem „festen Strahl“ zu einem „Hauch“ variiert werden. Luftverbrauch und Geräuschpegel sind niedrig.

Standard Air Wipe removes liquid from rods

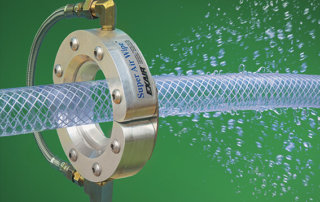

Die Ringdüse Standard Air Wipe entfernt Flüssigkeit von einer Kunststoffstange. Durch den aufklappbaren Ring lässt sich das Material leicht und praktisch umspannen. Abblasen, Trocknen, Reinigen und Kühlen sind somit einfach möglich.

Standard Air Wipe – Technische Daten

Die Standard Ringdüse ist mit verschiedenen Innendurchmessern erhältlich. (Siehe „Modelle“ weiter unten.)

Druckluftanschlüsse: Ein montierter PVC-Luftkoppelungsschlauch gewährleistet bei den Größen bis 4“ (102 mm) die Luftversorgung von einer zur anderen Hälfte. Ab 5“ (127 mm) Größe hat das Standard Air Wipe je einen direkten Druckluftanschluss an jeder Hälfte. Diese sorgen dafür, dass auch ab diesen Durchmessern ein einheitlicher Luftstrom gewährleistet ist.

Befestigung: Die Ringdüse wird hauptsächlich über Gewindelöcher (1/4-20) auf der Rückseite montiert. Alternativ kann bei kleineren und leichteren Düsen eine Befestigung über eine starre Druckluftleitung erfolgen.

Shim Sets: Das Standard Air Wipe ist mit einer .002“ (0,05 mm) starken Abstandsfolie ausgestattet. Die Druckluft strömt durch einen Spalt, der dadurch entsteht, dass sich eine Plastikfolie zwischen Ober- und Unterseite der Ringdüse befindet. Kraft und Durchfluss können dementsprechend leicht durch den Einsatz zusätzlicher Folien erhöht werden.
Foliensets (Shim-Sets) bestehen aus je (1) .001″ (0,03 mm), .003″ (0,08 mm) und .004″ (0,10 mm) dicken Plastikfolien und sind als Zubehör separat erhältlich.

Super Aire Wipe is available in 10 Sizes

Die Ringdüse in der Standard-Variation ist in 11 Größen erhältlich.

Wie funktioniert das Air Wipe?

Standard Air Wipe Funktion

Druckluft strömt durch eine Zuführung (1) des Air Wipe in eine Ringkammer (2). Anschließend wird sie mit hoher Geschwindigkeit durch eine kleine Ringdüse (3) gepresst. Dieser Hauptstrom folgt dem Coanda-Profil (4) und wird auf die abgewinkelte Oberfläche der Ringdüse geleitet. Im Zentrum (5) entsteht ein Unterdruckbereich, wodurch große Mengen Umgebungsluft in den Hauptstrom eingespeist werden. Beim Ausströmen aus der Ringdüse erzeugt der Luftstrom einen konischen 360°-Ring aus Luft, der sich an die Oberfläche des hindurchgeführten Materials heftet (6). Somit wird die gesamte Oberfläche mit dem Hochgeschwindigkeitsluftstrom „abgewischt“. Abblasen, Trocknen, Reinigen und Kühlen ist somit einfach und gleichmäßig möglich.

  • Trocknen nach Waschen, Säubern, Galvanisieren oder Beschichten
  • Abblasen von Staub und Verschmutzungen
  • Abkühlen von heißen stranggepressten Formen
  • Gleichmäßiges Trocknen von Oberflächen
  • Ausschalten von Lösungsübertragung – keine Kreuzkontamination
  • Beseitigt überflüssige Beschichtungen, Wasser und Öl
  • Minimierung des Lösungsverlusts durch Ausschleppen
  • Trocknet bedruckte oder mit Tinte bestrahlte Oberflächen
  • Ideal für Rohre, Kabel, Strangpresserzeugnisse, Drähte, Stäbe und Schläuche
  • Bläst überschüssiges Wasser von Fahrzeugtürdichtungen
  • Trocknet Rohre, Schläuche, Drähte, Glasfaser
  • Reinigt die Spitzen von Lackierpistolen
  • Reinigt Dichtungen und Bänder
Air Wipe blows coolant off parts

EXAIR’s Standard Air Wipe bläst Kühlmittel vom Bauteil weg und zurück in die Spitzelos Schleifmaschine.

  • Sehr leise
  • Geringer Luftverbrauch
  • Einheitlicher Luftstrom um den gesamten Durchmesser
  • Keine Elektrizität, keine beweglichen Teile
  • Kein direkter Kontakt, kein Wischblatt
  • Geringes Gewicht, platzsparende Konstruktion
  • Gewindelöcher zur Montage
  • Teilbare Formgebung, kompakt, robust, leicht zu montieren
  • Entspricht den OSHA Bestimmungen bzgl. Druckluftsicherheit und Geräuschpegel
air wipes blowoff excess coatings

Ein Standard Air Wipe, Modell 2431, 1″ (25 mm), bläst überschüssiges Beschichtungsmaterial von einem Draht in einen Auffangbehälter.

Standard Air Wipe – Leistung

mit einem 0,002″ (0,05 mm) dicken installierten Shim (Abstandsfolie).

80 PSIG (5,5 BAR) Luftverbrauch Geräuschpegel bei 3′ (914 mm)
MODELL l/min dBA
2429 314 82
2430 394 80
2431 541 80
2432 835 81
2433 1127 82
2434 1422 82
2435 1716 82
2436 2010 84
2437 2302 85
2439 2891 87
2441 3477 89
Standard Air Wipe Abmessungen
Ringdüse Standard Air Wipe Abmessungen
MODELL A B C D
2429 Zoll 3,13 1,13 0,38 2,38
mm 79 29 10 60
2430 Zoll 3,25 1,13 0,5 2,5
mm 83 29 13 64
2431 Zoll 3,75 1,13 1,0 2,95
mm 95 29 25 75
2432 Zoll 4,75 1,13 2,0 3,95
mm 121 29 51 100
2433 Zoll 5,75 1,13 3,0 4,95
mm 146 29 78 126
2434 Zoll 6,75 1,13 4,0 5,95
mm 172 29 102 151
2435 Zoll 7,75 1,13 5,0 6,95
mm 197 29 127 176
2436 Zoll 8,75 1,13 6,0 7,95
mm 222 29 152 202
2437 Zoll 9,75 1,13 7,0 8,95
mm 248 29 178 227
2439 Zoll 11,75 1,13 9,0 10,95
mm 299 29 229 278
2441 Zoll 13,75 1,13 11,0 12,95
mm 349 29 279 329
BSP -Gewinde erhältlich – bitte wenden Sie sich an uns.

Standard Air Wipe
Modell Beschreibung
2429 3/8″ (9,5 mm) Standard Air Wipe
2430 1/2″ (13 mm) Standard Air Wipe
2431 1″ (25 mm) Standard Air Wipe
2432 2″ (51 mm) Standard Air Wipe
2433 3″ (76 mm) Standard Air Wipe
2434 4″ (102 mm) Standard Air Wipe
2435 5″ (127 mm) Standard Air Wipe
2436 6″ (152 mm) Standard Air Wipe
2437 7″ (178 mm) Standard Air Wipe
2439 9″ (229 mm) Standard Air Wipe
2441 11″ (279 mm) Standard Air Wipe
Standard Air Wipe Abstandsfolien-Set
Modell Beschreibung
2349 3/8″ (9,5 mm) Standard Ringdüse Abstandsfolien-Set
2350 1/2″ (13 mm) Standard Ringdüse Abstandsfolien-Set
2351 1″ (25 mm) Standard Ringdüse Abstandsfolien-Set
2352 2″ (51 mm) Standard Ringdüse Abstandsfolien-Set
2353 3″ (76 mm) Standard Ringdüse Abstandsfolien-Set
2354 4″ (102 mm) Standard Ringdüse Abstandsfolien-Set
2355 5″ (127 mm) Standard Ringdüse Abstandsfolien-Set
2356 6″ (152 mm) Standard Ringdüse Abstandsfolien-Set
2357 7″ (178 mm) Standard Ringdüse Abstandsfolien-Set
2359 9″ (229 mm) Standard Ringdüse Abstandsfolien-Set
2361 11″ (279 mm) Standard Ringdüse Abstandsfolien-Set
Shim Sets beinhalten je (1) .001″ (0,03 mm), .003″ (0,08 mm), .004″ (0,10 mm) dicke Plastikfolie
Für passende Wartungseinheiten und Druckluftfilter klicken Sie bitte hier
Zubehör
Modell Beschreibung
9008 Druckregler mit Manometer, 1/4″ NPT, 50 SCFM (1416 l/min)
9033 Druckregler mit Manometer, 1/2″ NPT, 100 SCFM (2830 l/min)
9009 Druckregler mit Manometer, 3/4″ NPT, 220 SCFM (6230 l/min)
9020 Kleines Magnetventil, 120V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 l/min)
9021 Kleines Magnetventil, 200-240V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 l/min)
9034 Mittleres Magnetventil, 120V, 1/2″ NPT, 100 SCFM (2832 l/min)
9035 Mittleres Magnetventil, 240V, 50/60Hz, 1/2″ NPT, 100 SCFM (2832 l/min)
9036 Großes Magnetventil, 120V, 3/4″ NPT, 200 SCFM (5664 l/min)
9037 Großes Magnetventil, 240V, 50/60Hz, 3/4″ NPT, 200 SCFM (5664 l/min)
9065 Großes Magnetventil, 24VDC, 1″ NPT, 350 SCFM (9911 l/min)
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Anwendungsvideo Ringdüse (Air Wipe)

Ein anschauliches Anwendungsvideo für alle Druckluftanwender zum Thema: Ringdüsen und deren Einsatz

Wir stellen Ihnen in diesem Video unsere Ringdüsen-Familie, die so genannten Air Wipes, vor. Das Air Wipe findet seinen Einsatz beim Abblasen, Trocknen, Säubern und Abkühlen von Rohren, stranggepressten Formen, Profilen und Schläuchen.

Geschickt einfädeln! Die geteilte Formgebung des Air Wipes ermöglicht ein leichtes Umspannen des zu bearbeitenden Materials und erspart ein umständliches Einfädeln bei Rohren, Drähten oder Strangpressprofilen.
