Super Air Wipe – die clevere Ringdüse zum Abblasen, Trocknen, Reinigen und Kühlen von Rohren, Kabeln, stranggepressten Formen und Schläuchen. Die teilbare Formgebung erspart umständliches Einfädeln.
- Gleichmäßiger 360° Luftstrom!
- In Umgebungen bis 427 °C (800°F) einsetzbar.
- Regelbare Blaskraft und anpassbarer Luftstrom!
- Aluminium-Korpus, Edelstahl-Schrauben, Edelstahl-Abstandsfolien
- Edelstahl-Verbindungsschlauch mit Messing-Fittings bis 4″ Innendurchmesser
- Auch als Voll-Edelstahl-Variante erhältlich.
Was ist die Ringdüse Super Air Wipe?
Mit der Super Ringdüse bieten wir Ihnen eine hochwertige, korrosions- und hitzebeständige Modellreihe für höchste Ansprüche. Sie liefert einen gleichmäßigen 360° Luftstrom, der ideal zum Abblasen, Trocknen, Reinigen und Kühlen von Rohren, Kabeln, Schläuchen und jeder Art von stranggepressten Formen ist. Die teilbare Formgebung des Rings ermöglicht ein leichtes Umspannen der zu bearbeitenden Oberfläche des Materials, das durch das Super Air Wipe geführt wird. Sie ersparen sich damit umständliches Einfädeln. Alle angebotenen Modelle beinhalten Edelstahlschrauben und -abstandsfolien. Ein Edelstahl-Schlauch bis zu einer Größe von 4” (102 mm) sorgt für eine gleichmäßige Luftverteilung über die beiden Ringhälften. Ab 5“ (127 mm) Größe hat das Super Air Wipe je einen direkten Druckluftanschluss an jeder Hälfte. Diese sorgen dafür, dass auch ab diesen Durchmessern ein einheitlicher Luftstrom gewährleistet ist. Aluminiumausführungen sind bis 204 °C (400°F), Voll-Edelstahlausführungen bis 427 °C (800°F) einsetzbar.
Durch Aufklinken der teilbaren Form der Ringdüse Super Air Wipe wird umständliches Einfädeln überflüssig.
Warum die Ringdüse Super Air Wipe?
Vor der Einführung des Super Air Wipe war es nur möglich, diese Flächen mit einem Ring aus Luftdüsen abzublasen, zu reinigen oder zu kühlen. Der hohe Luftverbrauch und das Geräuschniveau der Luftdüsen, zusammen mit der inkonsistenten Luftgeschwindigkeit haben oftmals schlechte Ergebnisse geliefert. Die Ringdüse Super Air Wipe (ähnlich in der Konstruktion dem EXAIR Luftmesser Super Air Knife) stellt eine große Luftmenge mit hoher Geschwindigkeit zur Verfügung, die gleichmäßig über 360° des inneren Durchmessers verteilt ausgestoßen wird. Der Luftstrom hängt sich dabei an das Material an, um die Oberflächen effektiv abzuwischen, zu reinigen oder zu trocknen. Dabei kann die Luftstromgeschwindigkeit von einem „festen Strahl“ zu einem „Hauch“ variiert werden. Luftverbrauch und Geräuschpegel sind dabei niedrig.

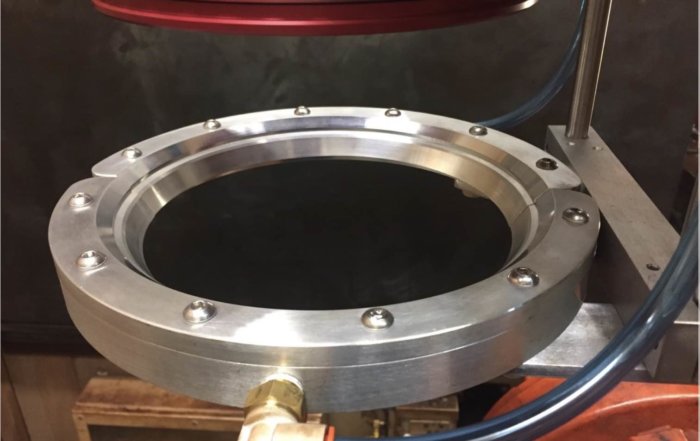

Die Ringdüse Super Air Wipe aus Aluminium ist in 11 Größen erhältlich. Die Variante aus Edelstahl ist in 5 Größen lieferbar. Zudem bieten wir Ihnen andere Größen als Sonderanfertigung nach Ihren Wünschen an. Kontaktieren Sie uns über unser Kontaktformular oder rufen Sie an.
Das Ringdüsen-Modell 2402 2″ (51 mm) Super Air Wipe kühlt ein PVC Rohr unmittelbar nach der Ausgabe aus der Strangpresse. Der Ring des Super Air Wipe erzeugt einen gleichmäßigen Luftstrom und sorgt dementsprechend für ein einheitliches Rundum-Abblasen.
Wie funktioniert die Ringdüse Super Air Wipe?
Druckluft strömt durch eine Zuführung (1) des Air Wipe in eine Ringkammer (2). Anschließend wird sie mit hoher Geschwindigkeit durch eine kleine Ringdüse (3) gepresst. Dieser Hauptstrom folgt dem Coanda-Profil (4) und wird auf die abgewinkelte Oberfläche des Air Wipe geleitet. Im Zentrum (5) entsteht ein Unterdruckbereich, wodurch große Mengen Umgebungsluft in den Hauptstrom eingespeist werden. Beim Ausströmen aus dem Air Wipe erzeugt der Luftstrom einen konischen 360°-Ring aus Luft, der sich an die Oberfläche des hindurchgeführten Materials heftet (6). Auf diese Weise wird die gesamte Oberfläche mit dem Hochgeschwindigkeitsluftstrom „abgewischt“.
Ausführungen
Das Super Air Wipe von EXAIR liefert einen gleichmäßigen 360°-Luftstrom, der sich ideal zum Abblasen, Trocknen, Reinigen und Kühlen von Rohren, Kabeln, extrudierten Formen, Schläuchen, Drähten und mehr eignet. Das geteilte Design ermöglicht ein einfaches Einspannen um die Oberfläche des durchlaufenden Materials, wodurch ein Einfädeln überflüssig wird.
Die Super Air Wipe Ringdüse aus Aluminium ist in 11 Größen erhältlich (siehe unten Modelle).
Die Super Air Wipe Kits von EXAIR enthalten ein Super Air Wipe, einen Satz Abstandsfolien (Shim-Sets), einen Filterabscheider und einen Druckregler (mit Kupplung). Sie liefern einen gleichmäßigen 360°-Luftstrom, der sich ideal zum Abblasen, Trocknen, Reinigen und Kühlen von Rohren, Kabeln, extrudierten Formen, Schläuchen, Drähten und vielem mehr eignet.
Weitere Produktinformationen
|
Das Edelstahl Super Air Wipe ist ideal für Lebensmittel- und pharmazeutische Anwendungen.

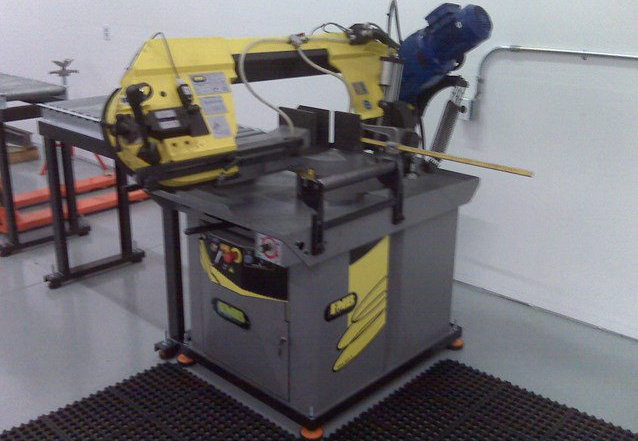

Nach der maschinellen Bearbeitung wird das angeflanschte Ende einer Welle durch ein Super Air Wipe geführt, um Späne wegzublasen. |
|
Ein Super Air Wipe, Modell 2404, 4″ (102 mm) reinigt einen Stabstahl nach der Bearbeitung.
Das Super Air Wipe verhindert eine mögliche Rauchentwicklung bei der Bearbeitung, in dem es Hydrauliköl vom Stangenmaterial abstreift, während es die Spannvorrichtung erreicht. |
Sondermaße sind möglich – bitte wenden Sie sich an uns.
Druckluftanschlüsse: Das Super Air Wipe hat Druckluftanschlüsse an jeder Hälfte. In Größen bis 4″ (102 mm) wird die Luftversorgung von einer zur anderen Hälfte durch eine mit Edelstahl ummantelte Zuleitung gewährleistet. Ab 5“ (127 mm) Größe hat das Super Air Wipe je einen direkten Druckluftanschluss an jeder Hälfte. Ab 9″ (229 mm) Größe erfolgt die Luftversorgung direkt durch 2 Anschlüsse an jeder Hälfte, die auch entsprechend mit Druckluft zu versorgen sind, um einen einheitlichen Luftstrom zu garantieren.
Filtration: Der Einsatz von sauberer Luft ist sehr wichtig. Passende Wartungseinheiten und Druckluftfilter (zwischen 5 µm und 25 µm) sind hierzu bei uns erhältlich.
Material: Das Super Air Wipe ist in Aluminium- oder Edelstahlausführung erhältlich. Alle Modelle beinhalten Edelstahl Shims (Edelfolien) und Edelstahlschrauben. Größen bis zu 4″ (102 mm) haben einen Edelstahl ummantelter Schlauch.
Temperatur: Aluminium Super Air Wipes sind temperaturbeständig bis 204°C, Edelstahl-Modelle bis 427°C.
Montage: Das Super Air Wipe kann an eine Druckluftleitung angeschlossen werden. Gewindebohrungen (1/4-20) auf der Unterseite des Super Air Wipes können ebenfalls zur Montage genutzt werden.
Regulierung: Ein Druckminderer an der Druckluftleitung ermöglicht uneingeschränkte Kontrolle des Luftdurchflusses, des Luftdrucks und Verbrauchs.
Shim Sets: Das Super Air Wipe ist mit einer 0,02″ (0,05 mm) starken Abstandsfolie ausgestattet. Die Druckluft strömt durch einen Spalt, der dadurch entsteht, dass sich eine Edelstahlfolie zwischen Ober- und Unterseite des Air Wipes befindet. Kraft und Durchfluss durch das Super Air Wipe können leicht durch den Einsatz zusätzlicher Folien erhöht werden. Super Air Wipe Kits beinhalten bereits ein Folienset (Shim-Set). Es besteht aus zwei .002″ (0,05 mm) dicken Edelstahl Shims (Abstandsfolien).
Super Air Wipe Leistung
mit einem .002″ (0,05 mm) dicken installierten Shim (Abstandsfolie)
| 80 PSIG (5,5 BAR) | Luftverbrauch | Geräuschpegel bei 3′ (914mm) |
|---|---|---|
| MODELL | l/min | dBA |
| 2399 | 314 | 82 |
| 2400, 2400SS | 394 | 80 |
| 2401, 2401SS | 541 | 80 |
| 2402, 2402SS | 835 | 81 |
| 2403, 2403SS | 1127 | 82 |
| 2404, 2404SS | 1422 | 82 |
| 2405 | 1716 | 82 |
| 2406 | 2010 | 84 |
| 2407 | 2302 | 85 |
| 2409 | 2891 | 87 |
| 2411 | 3477 | 89 |
| Super Air Wipe Abmessungen | |||||
|---|---|---|---|---|---|
| MODELL | A | B | C | D | |
| 2399 | Zoll | 3,13 | 1,13 | 0,38 | 2,38 |
| mm | 79 | 29 | 10 | 60 | |
| 2400, 2400SS | Zoll | 3,25 | 1,13 | 0,5 | 2,5 |
| mm | 83 | 29 | 13 | 64 | |
| 2401, 2401SS | Zoll | 3,75 | 1,13 | 1 | 2,95 |
| mm | 95 | 29 | 25 | 75 | |
| 2402, 2402SS | Zoll | 4,75 | 1,13 | 2 | 3,95 |
| mm | 121 | 29 | 51 | 100 | |
| 2403, 2403SS | Zoll | 5,75 | 1,13 | 3 | 4,95 |
| mm | 146 | 29 | 76 | 126 | |
| 2404, 2404SS | Zoll | 6,75 | 1,13 | 4 | 5,95 |
| mm | 172 | 29 | 102 | 151 | |
| 2405 | Zoll | 7,75 | 1,13 | 5 | 6,95 |
| mm | 197 | 29 | 127 | 176 | |
| 2406 | Zoll | 8,75 | 1,13 | 6 | 7,95 |
| mm | 222 | 29 | 152 | 202 | |
| 2407 | Zoll | 9,75 | 1,13 | 7 | 8,95 |
| mm | 248 | 29 | 178 | 227 | |
| 2409 | Zoll | 11,75 | 1,13 | 9 | 10,95 |
| mm | 299 | 29 | 229 | 278 | |
| 2411 | Zoll | 13,75 | 1,13 | 11 | 12,95 |
| mm | 349 | 29 | 279 | 329 | |
BSP -Gewinde erhältlich – bitte wenden Sie sich an uns.
| Super Air Wipe | ||
|---|---|---|
| Durchmesser/Größe | Aluminium Modell | Edelstahl Modell |
| 3/8″ (9,5 mm) | BP2399 | – |
| 1/2″ (13 mm) | BP2400 | BP2400SS |
| 1″ (25 mm) | BP2401 | BP2401SS |
| 2″ (51 mm) | BP2402 | BP2402SS |
| 3″ (76 mm) | BP2403 | BP2403SS |
| 4″ (102 mm) | BP2404 | BP2404SS |
| 5″ (127 mm) | BP2405 | Auf Anfrage |
| 6″ (152 mm) | BP2406 | Auf Anfrage |
| 7″ (178 mm) | BP2407 | Auf Anfrage |
| 9″ (229 mm) | BP2409 | Auf Anfrage |
| 11″ (279 mm) | BP2411 | Auf Anfrage |
| Super Air Wipe Abstandsfolien-Set | |
|---|---|
| Modell | Beschreibung |
| 2349SS | 3/8″ (9,5 mm) Super Air Wipe Abstandsfolien-Set |
| 2350SS | 1/2″ (13 mm) Super Air Wipe Abstandsfolien-Set |
| 2351SS | 1″ (25 mm) Super Air Wipe Abstandsfolien-Set |
| 2352SS | 2″ (51 mm) Super Air Wipe Abstandsfolien-Set |
| 2353SS | 3″ (76 mm) Super Air Wipe Abstandsfolien-Set |
| 2354SS | 4″ (102 mm) Super Air Wipe Abstandsfolien-Set |
| 2355SS | 5″ (127 mm) Super Air Wipe Abstandsfolien-Set |
| 2356SS | 6″ (152 mm) Super Air Wipe Abstandsfolien-Set |
| 2357SS | 7″ (178 mm) Super Air Wipe Abstandsfolien-Set |
| 2359SS | 9″ (229 mm) Super Air Wipe Abstandsfolien-Set |
| 2361SS | 11″ (279 mm) Super Air Wipe Abstandsfolien-Set |
Shim Sets beinhalten je (2) .002″ (0,05mm) starke Edelstahl-Shims (Abstandsfolien)
| Modell | Beschreibung |
|---|---|
| 9001 | Druckluftfilter mit automatischem Kondensatablass, 3/8″ NPT, 65 SCFM (1841 l/min) |
| 9032 | Druckluftfilter mit automatischem Kondensatablass, 1/2″ NPT, 90 SCFM (2547 l/min) |
| 9002 | Druckluftfilter mit automatischem Kondensatablass, 3/4″ NPT, 220 SCFM (6230 l/min) |
| 9005 | Entöler, 3/8″ NPT, 15-37 SCFM (425-1048 l/min) |
| 9006 | Entöler, 3/4″ NPT, 50-150 SCFM (1415-4248 l/min) |
| 9008 | Druckregler mit Manometer, 1/4″ NPT, 50 SCFM (1416 l/min) |
| 9033 | Druckregler mit Manometer, 1/2″ NPT, 100 SCFM (2830 l/min) |
| 9009 | Druckregler mit Manometer, 3/4″ NPT, 220 SCFM (6230 l/min) |
| 9020 | Kleines Magnetventil, 120V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 l/min) |
| 9021 | Kleines Magnetventil, 200-240V, 50/60Hz, 1/4″ NPT, 40 SCFM (1133 l/min) |
| 9034 | Mittleres Magnetventil, 120V, 1/2″ NPT, 100 SCFM (2832 l/min) |
| 9035 | Mittleres Magnetventil, 240V, 50/60Hz, 1/2″ NPT, 100 SCFM (2832 l/min) |
| 9036 | Großes Magnetventil, 120V, 3/4″ NPT, 200 SCFM (5664 l/min) |
| 9037 | Großes Magnetventil, 240V, 50/60Hz, 3/4″ NPT, 200 SCFM (5664 l/min) |
| 9065 | Großes Magnetventil, 24VDC, 1″ NPT, 350 SCFM (9911 l/min) |
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren
Anwendungsvideo Ringdüse (Air Wipes)
Ein anschauliches Anwendungsvideo für alle Druckluftanwender zum Thema: Ringdüsen und deren Einsatz
Wir stellen Ihnen in diesem Video unsere Ringdüsen-Familie, die so genannten Air Wipes, vor. Das Air Wipe findet seinen Einsatz beim Abblasen, Trocknen, Reinigen und Kühlen von Rohren, stranggepressten Formen, Profilen und Schläuchen.
Geschickt einfädeln! Die geteilte Formgebung des Air Wipes ermöglicht ein leichtes Umspannen des zu bearbeitenden Materials und erspart ein umständliches Einfädeln bei Rohren, Drähten oder Strangpressprofilen.
FAQ’s
Mit der Montage der Ringdüse können Sie die Ringdüse direkt nach Ihren Anforderungen ausrichten. Die Befestigung erfolgt mittels Flanschen, Halterungen o.ä. an der Rückseite. Der technischen Zeichnung für das Super Air Wipe (PDF) bzw. für das Standard Air Wipe (PDF) können Sie die Gewindebohrungen entnehmen. Zudem sind passende Zollschrauben bei uns erhältlich und können auf Wunsch mitgeliefert werden.
Unsere Ringdüsenmodelle sind alle qualitativ hochwertig. Der Unterschied zwischen Standard und Super Air Wipe wird im Folgenden erläutert.
Die technischen Parameter und das Design sind bei unseren Ringdüsen identisch. Der Unterschied liegt ausschließlich in den Materialien der jeweiligen Ringdüse. Die Ausführung Standard Air Wipe weist einen Korpus aus Alu-Zink auf und hat Plastik-Shims. Des Weiteren verfügt sie über Stahlschrauben sowie einen Verbindungsschlauch mit Kunststoff-Ummantelung mit Messing-Fittings.
Die Ausführung Super Air Wipe hat ebenfalls einen Korpus aus Alu-Zink, jedoch Edelstahl-Shims, Edelstahlschrauben und einen Verbindungsschlauch aus Edelstahl. Außerdem gibt es die Ausführung Super in einer kompletten Edelstahlvariante. Dementsprechend ist die Modellnummer bei dieser Variante mit einem zusätzlichen „SS“ für Stainless Steel versehen.
Der Durchmesser der Ringdüse ist entscheidend für die optimale Leistung. Es empfiehlt sich, den Innendurchmesser für die Ringdüse immer so zu wählen, dass sich zwischen Werkstück und Düsenrand ca. 0,5 – 1,0 cm Abstand befinden. Somit ist eine optimale Ausnutzung des Coanda-Effektes gewährleistet. Außerdem stellen Sie sicher, dass auch bei einem gewissen Durchhängen des Strangmaterials keine Berührung und damit ggf. Beschädigung der Ringdüse auftritt.
Alle Produkte, die in einer stranggepressten Form vorliegen, können Sie in Kombination mit einer Ringdüse verwenden. Hierzu gehören Rohre, Schläuche, Kabel, Drähte und Profile.
Um zu beantworten, ob unsere Druckluftprodukte mit Wasser betrieben werden können, müssen wir den genauen Anwendungsfall betrachten. Beispielsweise kann das Super Air Knife Luftmesser ggf. auch mit Wasser betrieben werden, um ein Werkstück zu kühlen oder lose Rückstände wegzuspülen. Es zeigt sich, dass der Wasserstrahl anfangs gleichmäßig und vom Luftvorhang weiter entfernt aufwirbelnd ausströmt. Somit ist ein Einsatz mit Wasser möglich.
Wenn Sie hingegen eine 360 ° Benetzung mit Wasser benötigen, empfiehlt sich unsere Ringdüse Super Air Wipe. Der Eingangsdruck liegt bei bis zu 2 bar.
Natürlich führen wir auch klassische Zerstäuberdüsen in diversen Ausführungen in unserem Sortiment. Diese können Sie zum Kühlen, Waschen, Benetzen, Befeuchten, Schmieren und ähnlichem verwenden.
Wir beraten Sie gern für die richtige Produktauswahl.
