Super Air Knife Luftmesser – der leise Hochdruckvorhang zum Abblasen, Reinigen, Trocknen und Kühlen.

 Luftmesser Super Air Knife
  • Erstaunlich leise! – Nur 69 dBA!
  • Reduzierter Luftverbrauch!
  • Einheitliche Luftströmung!
  • Verstärkung von 40:1!

Bei Direktkauf im Onlineshop gelten 10% Rabatt sofern vor dem Kauf kein Angebot durch unseren Kundenservice erstellt wurde.



Was ist das Super Air Knife?

Das Super Air Knife stellt eine neue Generation der Luftmesser dar, mit dem der Druckluftverbrauch und Lärm im Vergleich zu anderen Abblasvorrichtungen drastisch reduziert wird. Das Super Air Knife bietet eine effizientere Art der Reinigung, Trocknung bzw. Kühlung von Werkstücken, Papierrollen oder Förderern. Es stellt über die gesamte Länge des Luftmessers einen einheitlichen Vorhang laminarer Luftströmung mit hoher Druckkraft bereit. Laute Abblasvorgänge verwandeln sich in ein Flüstern, wenn diese mit dem kompakten Super Air Knife ersetzt werden. Sogar bei einem Hochdruck von 80 PSIG (5,5 bar) beträgt der Geräuschpegel durch das Luftmesser bei den meisten Anwendungen erstaunlich leise 69 dBA! Es wird ein Verstärkungsverhältnis (Luftmitführung zu Druckluft) von 40:1 erzeugt. Das Super Air Knife entspricht den OSHA-Anforderungen bezüglich Druckluftsicherheit und Lärm. Das Super Air Knife verfügt je nach Modell über eine Temperaturbeständigkeit bis 82°C (Aluminium), bis 135°C (PVDF) oder bis 427°C (Edelstahl Typ 303 + 316).

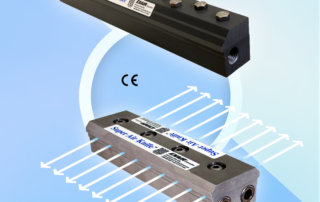

Sondermodelle erhältlich. Bitte wenden Sie sich an uns.

Neu: Längere Super Air Knives bedienen eine breitere Abblasfläche

Unser Super Air Knife können wir Ihnen ab sofort bis zu einer Länge von 2743 mm in einem Stück anbieten. Neben den bisher 1372 mm sind nun folgende Überlängen in einem Stück erhältlich: 1524 mm, 1829 mm, 2134 mm, 2438 mm, 2743 mm.

Auf diese Weise erhalten Sie einen ununterbrochenen Luftstrom und das Verbinden mehrerer Air Knives entfällt. Ein weiterer Vorteil besteht darin, dass die Gesamthöhe der Air Knife Luftvorhänge um 1/2“ reduziert werden konnte, um den Einbau bei beengten Platzverhältnissen zu erleichtern.

Long-Super-Air-Knife
SAK

So funktioniert das Super Air Knife

Druckluft fließt durch einen Einlass (1) in die Mischkammer des Super Air Knife. Der Strom wird zu einer präzisen Schlitzöffnung geleitet. Wenn der primäre Luftstrom die dünne geschlitzte Düse (2) verlässt, bewegt er sich auf einer flachen Fläche, die ihn in einer perfekt geraden Linie ausrichtet. Das erzeugt eine gleichmäßige Luftschicht entlang der gesamten Länge des Super Air Knife. Der Geschwindigkeitsverlust wird minimiert und die Kraft wird maximiert, da durch das Luftmesser die Raumluft (3) im Verhältnis 40:1 in den primären Luftstrom mitgerissen wird. Das Ergebnis ist eine wohl definierte Schicht laminaren Luftstroms mit starker Aufprallkraft und minimalem Scherwind.

Super Air Knife Funktion

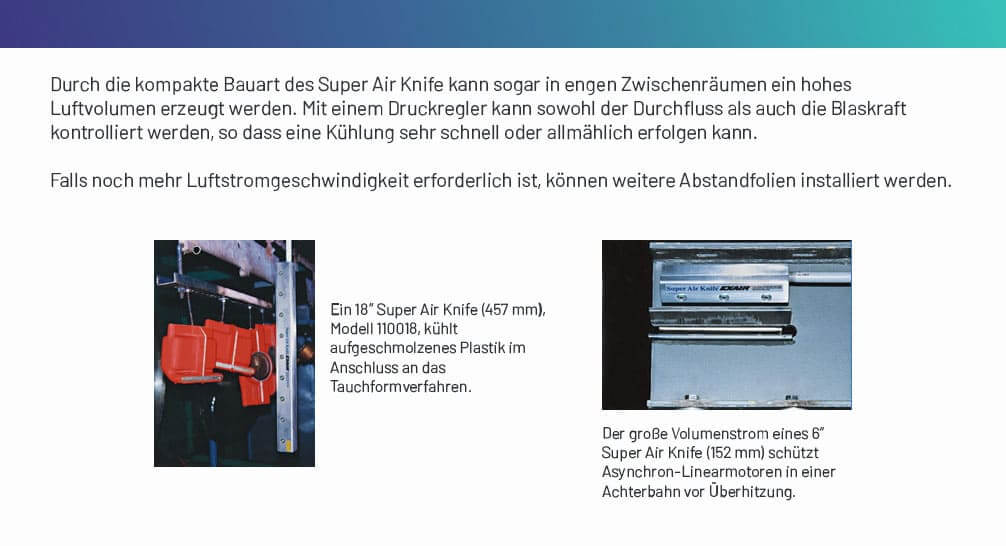

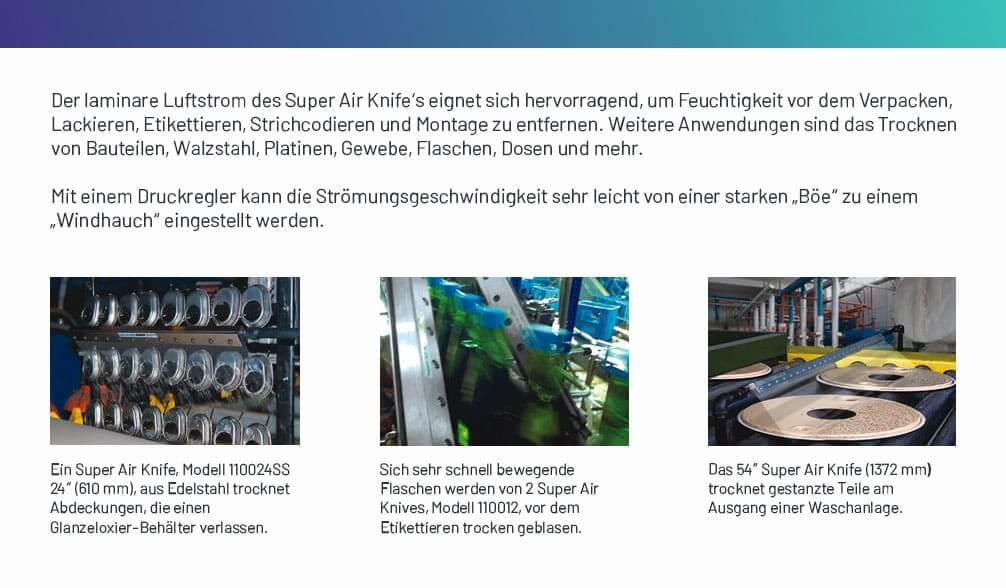

Für mehr Informationen klicken Sie bitte ein Anwendungsfoto an.

Anwendungen für Air Knives / Luftmesser

  • Werkstücktrocknung nach dem Waschen
  • Blechreinigung in Bandstahlwerken
  • Reinigung von Förderern
  • Kühlen von Werkstücken oder Komponenten
  • Papierrollentrocknung oder -reinigung
  • Ökologische Trennung
  • Abblasen vor dem Anstrich
  • Beutelöffnungs- / Befüllungsvorgänge
  • Abfallbeseitigung bei Verarbeitungsvorgängen
Trocknen mit dem Super Air Knife

Trocknen

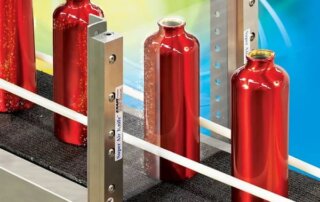

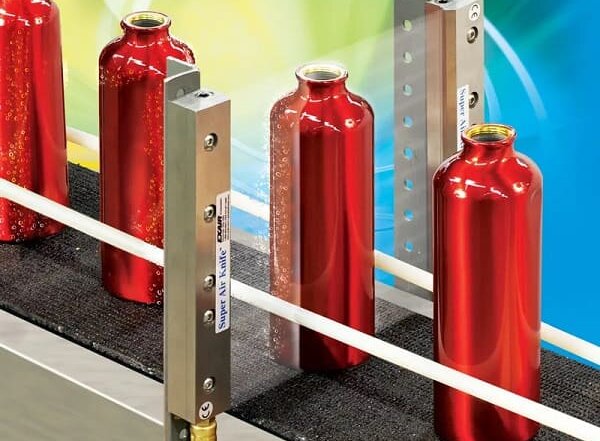

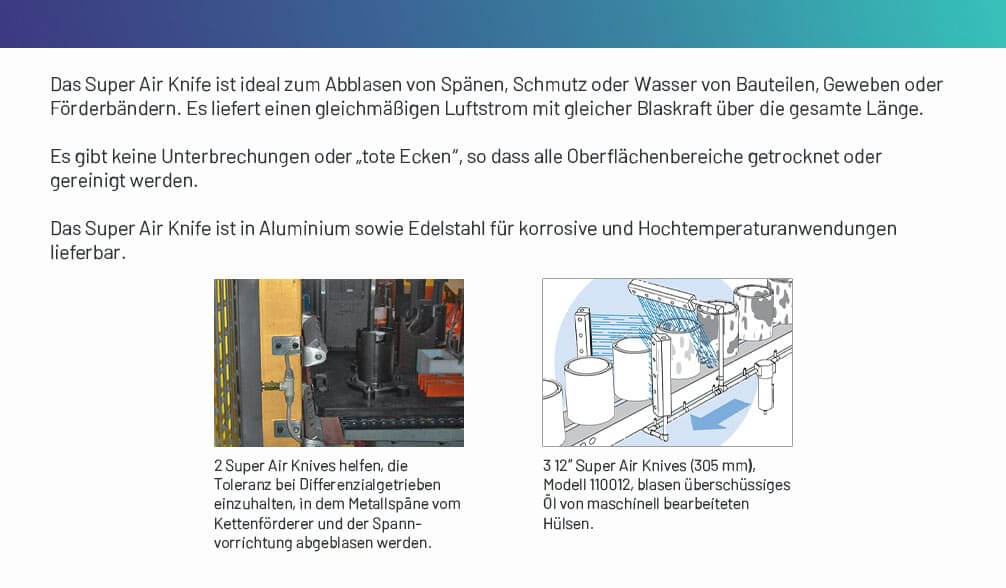

Abblasen mit dem Super Air Knife

Abblasen

Kühlen mit dem Super Air Knife

Kühlen

PVDF Super Air Knife mit speziellen Eigenschaften

 PVDF Super Air Knife

Die Super Air Knives aus PVDF (Polyvinylidenfluorid) bieten eine höhere Beanspruchbarkeit an, sind UV-beständig bzw. resistent gegenüber anorganischen Chemikalien, Lösemitteln, Ozon, Schimmel/Pilzen, chloriertem Kohlenwasserstoff, aggressiven Säuren, schwachen Basen und Salzen.
Die PVDF Super Air Knives haben PTFE Shims, Schrauben in Hastelloy C-276, Blindstopfen aus Edelstahl 316 und sind temperaturbeständig bis 135°C. Sie eignen sich für verschiedene Herstellungsprozesse wie z.B. bei Solarzellen, Lithium-Batterien, Halbleiter bzw. in der Lösemittelrückgewinnung, Galvanik oder Medizintechnik.

Eine Anleitung zur Einstellung der homogenen Blaskraft und Luftströmung beim Luftmesser aus PVDF finden Sie als PDF-Download hier.

Weitere Produktinformationen

  • Leise – bei den meisten Anwendungen 69 dBA, entspricht den OSHA Anforderungen für maximal zulässige Lärmbelastung
  • Minimaler Luftverbrauch
  • 40:1 Luftverstärkung
  • Einheitliche Luftströmung über die gesamte Länge
  • Einfach zu befestigen – verwenden Sie das universelle Befestigungssystem oder die Drucklufteingänge an den Stirnseiten und/oder an der Unterseite
  • Kompakt, robust, einfache Installation
  • Eingelassene Beschläge für die einfache Montage
  • Keine beweglichen Teile – wartungsfrei
  • Sicherer Betrieb – entspricht den OSHA-Kriterien für Druck an toten Enden
  • Variabel in Kraft und Strömung
  • Auf Sonderbestellung 316 Edelstahl erhältlich
  • Edelstahlschrauben an allen Modellen
  • Unbegrenzte Systemlängen bezüglich der Luftströmung erhältlich
  • Standardlängen bis zu 108″ (2743 mm) erhältlich, Sonderlängen auf Anfrage
  • Materialien: Aluminium, Edelstahl für Temperaturen bis zu 427° C (Edelstahl 303, 316/316L), PVDF
Super Air Knife, Modell 110024SS

Ein Super Air Knife, Modell 110024SS 24″ (610mm), aus Edelstahl trocknet Abdeckungen, die einen Glanzeloxierbehälter verlassen.

Vergleich von Abblasvorrichtungen

Super Air Knife – Ersatz für teure und laute Gebläse
In energiebewussten Werken glaubt man vielleicht, dass ein Gebläse aufgrund des etwas niedrigeren Elektrizitätsverbrauchs im Vergleich zu einer druckluftbetriebenen Düse die bessere Wahl darstellt. Tatsächlich bedeutet ein Gebläse einen teuren Kapitalaufwand, der häufige Ausfallzeiten und eine aufwändige Wartung der Lager, Riemen und Filter erfordert. Hier einige wichtige Fakten:

  • Die Filter müssen alle ein bis drei Monate ausgetauscht werden.
  • Die Riemen müssen alle drei bis sechs Monate ausgetauscht werden.
  • Die Gebläselager nutzen sich schnell ab, da der Motor bis ca. 17-20.000 RPM drehen muss, um effektive Luftströmungen zu erzeugen.
  • Unzureichende Abdichtungen, die Schmutz und Feuchtigkeit einlassen sowie Umgebungen über 52°C verkürzen die Lebensdauer der Lager
  • Der übliche Austausch der Lagerungen erfolgt mindestens einmal im Jahr und kann, je nach Größe des Gebläses, zwischen mehreren Hundert bzw. Tausend Euro kosten.
  • Viele Lagerungen können nicht vor Ort ausgetauscht werden und verursachen Ausfallzeiten, wenn das Bauteil an den Hersteller zurückgeschickt werden muss.

Gebläse nehmen viel Platz weg und erzeugen oftmals einen hohen Geräuschpegel, der über den Anforderungen bezüglich der Lärmbelastung seitens der EU-Normen liegt. Die Luftströmung und Luftgeschwindigkeit ist meist schwer zu steuern, da mechanische Einstellungen erforderlich sind.

Es gibt eine Vielzahl von Möglichkeiten Wasser & Kühlschmiermittel von Bauteilen, Werkstücken und Produkten abzublasen – Doch welche Methode ist die Beste?
Der folgende Vergleich zwischen einem mit Bohrlöchern versehenen Rohr, Flachschlitzdüsen, einem Gebläse und dem Super Air Knife™ von EXAIR zeigt deutlich die Unterschiede:

ineffective drilled pipe

Mit Bohrlöchern versehenes Rohr

Diese weit verbreitete Abblasvorrichtung ist sehr günstig und einfach herzustellen. Für diesen Test wurden (2) Rohre verwendet, jeweils mit (25) Löchern von 1,6 mm im Durchmesser auf 13 mm-Achsen. Wie sich in den nachstehenden Testergebnissen zeigt, wies das mit Bohrlöchern versehene Rohr eine schlechte Leistung auf. Die Anfangskosten für das Rohr wurden von dem hohen Energieverbrauch überschattet. Die Löcher verstopfen leicht und der Geräuschpegel ist übermäßig hoch – so verstößt beides gegen die OSHA-Anforderungen. Die Geschwindigkeit über die gesamte Länge war sehr inkonsistent, mit Luftspitzen und zahlreichen toten Punkten.

ineffective flat air nozzles

Flachschlitzdüsen

Wie nachstehend aufgezeigt, bot diese preiswerte Luftdüse die schlechteste Leistung. Sie ist von verschiedenen Herstellern in Kunststoff, Aluminium und Edelstahl erhältlich. Die Flachschlitzdüse bietet zwar eine bedingte Luftmitführung, weist allerdings eine Vielzahl der gleichen Probleme wie das mit Bohrlöchern versehene Rohr auf. Sowohl die Betriebskosten als auch der Geräuschpegel ist hoch. Einige Hersteller bieten Flachschlitzdüsen an, bei denen die Löcher verstopfen können – ein Verstoß gegen die OSHA. Die Geschwindigkeit war inkonsistent mit Luftspitzen.

ineffective blower

Gebläseluftmesser

Das Gebläse erwies sich als eine teuere und laute Option. Wie nachstehend aufgeführt ist der Anschaffungspreis hoch. Die Betriebskosten waren erheblich niedriger als für das mit Bohrlöchern versehene Rohr und die Flachschlitzdüse, allerdings vergleichbar mit den Kosten für das Super Air Knife von EXAIR. Das große Gebläse mit seinen zwei Schläuchen von 76 mm benötigt im Vergleich zu den anderen viel Platz für die Montage. Der Geräuschpegel war bei 90 dBA hoch. Es gab keine Möglichkeit, es periodisch an und aus zu schalten wie die übrigen Abblasvorrichtungen. Die teure Lagerungs- und Filterwartung stellte zusammen mit der Ausfallzeit ebenfalls negative Faktoren dar.

exceptional exair super air knife

Super Air Knife™ von EXAIR (24“, 610 mm lang)

Das Super Air Knife hat bei der Beseitigung der Feuchtigkeit bei nur einem Durchgang aufgrund der Einheitlichkeit der laminaren Luftströmung eine außerordentliche Arbeit geleistet. Der Geräuschpegel war dabei äußerst niedrig. Bei dieser Anwendung lag der Energieverbrauch zwar etwas höher als beim Gebläse, er kann jedoch darunter liegen, wenn ein periodisches An- und Ausschalten möglich ist. Die Betriebssicherheit steht außer Frage, da beim Super Air Knife keine toten Enden entstehen können. Die Wartungskosten sind niedrig, da keine beweglichen Teile vorhanden sind, die sich abnutzen könnten.

Die Zielvorgabe lag für jede Abblasvorrichtung im Verbrauch der geringstmöglichen Luftmenge zur Erfüllung der Aufgabe (bei niedrigstem Energie- und Geräuschpegel). Der erforderliche Luftdruck betrug für jede Vorrichtung 4,1 bar Eingangsdruck, (60 PSIG), mit dem eine angemessene Geschwindigkeit bereitgestellt wurde, um das Wasser abzublasen. In der nachstehenden Tabelle werden die allgemeinen Leistungen zusammengefasst. Da das Werkstück, das Sie tatsächlich abblasen wollen, einen unregelmäßigen Aufbau, Löcher oder scharfe Kanten aufweisen könnten, wurden die Messungen des Geräuschpegels in freier Luft (ohne Auftreffen auf einer Oberfläche) vorgenommen.

Vergleich von Abblasvorrichtungen
Art der Abblasdüse ca. 610 mm lang (24″) PSIG BAR l/min Druckluftenergie kW Geräuschpegel dB(A) Investment *Jährliche Stromkosten Ungef. jährliche Wartungskosten Verdichter Jährliche Betriebskosten ohne Invest
Rohr mit Bohrlöchern 60 4,1 4.924 26,10 91 45 € 4.669 € 840 € 5.509 €
Flachschlitzdüsen 60 4,1 7.273 38,03 102 190 € 6.803 € 1.320 € 8.123 €
Gebläseluftmesser 3 0,2 N/A 7,46 90 5.000 € 1.334 € 1.370 € 2.704 €
Super Air Knife von EXAIR 60 4,1 1.557 8,20 69 559 € 1.467 € 280 € 1.747 €
*Auf der Grundlage durchschnittl. Stromkosten von 8,6 Cent pro kWh bzw. 3 Cent pro Normkubikmeter. Die jährliche Kosten reflektieren 40 Stunden pro Woche, 52 Wochen im Jahr.

» diese Übersicht als PDF downloaden

Luftströmungsfeld

Super Air Knife Luftströmungsfeld
Leistung
Leistung mit einem 0,002″ (0,05 mm) dicken installierten Shim (Abstandsfolie), getestet mit Super Air Knife 110012 (Länge 30 cm)

Eingangsdruck Luftverbrauch pro 25 mm (Inch) Geschwindigkeit bei 6″ (152 mm) vom Luftmesser weg Geräuschpegel bei 3´ (914 mm) Kraft pro 25 mm bei 6″ (152 mm) Abstand vom Luftmesser weg
PSIG BAR l/min M/S dBA Gramm
20 1,4 31 25,4 57 17
40 2,8 48 35,6 61 31
80 5,5 82 59,9 69 71
100 6,9 99 68,5 72 91

Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.

Gebohrte Löcher im Rohr

Eingangsdruck Luftverbrauch 1/16″ (1,59 mm) Loch-Durchmesser Luftverbrauch 3/32″ (2,38 mm) Loch-Durchmesser Luftverbrauch 1/8″ (3,18 mm) Loch-Durchmesser Luftverbrauch 3/16″ (4,76 mm) Loch-Durchmesser Luftverbrauch 1/4″ (6,35 mm) Loch-Durchmesser
PSIG BAR SCFM l/min SCFM l/min SCFM l/min SCFM l/min SCFM l/min
20 1,4 1.4 40 3.5 99 6.4 181 14.5 410 25 710
40 2,8 2.2 62 5.4 153 10.2 289 22.9 648 40 1,132
60 4,1 3.0 85 7.4 209 14 396 31 877 54 1,528
80 5,5 3.8 108 9.4 266 17.5 495 39.5 1,118 69 1,953
100 6,9 4.6 130 11.5 326 21.5 609 47.5 1,344 84 2,363

Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.

Aluminium Super Air Knife
Sonderlängen verfügbar – bitte wenden Sie sich an uns.

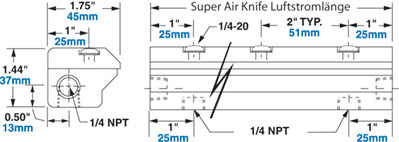

Aluminium Super Air Knife Abmessungen
Edelstahl Super Air Knife
Sonderlängen verfügbar – bitte wenden Sie sich an uns.
Edelstahl Super Air Knife Abmessungen
PVDF Super Air Knife
Sonderlängen verfügbar – bitte wenden Sie sich an uns.
PVDF Super Air Knife Abmessungen
Materialien zur Auswahl
Die Super Air Knives aus PVDF (Polyvinylidenfluorid) bieten eine höhere Beanspruchbarkeit an, sind UV-beständig bzw. resistent gegenüber anorganischen Chemikalien, Lösemitteln, Ozon, Schimmel/Pilzen, chloriertem Kohlenwasserstoff, aggressiven Säuren, schwachen Basen und Salzen. Die PVDF Super Air Knives haben PTFE Shims, Schrauben in Hastelloy C-276, Blindstopfen aus Edelstahl 316 und sind temperaturbeständig bis 135°C. Sie eignen sich für verschiedene Herstellungsprozesse wie z.B. bei Solarzellen, Lithium-Batterien, Halbleiter bzw. in der Lösemittelrückgewinnung, Galvanik oder Medizintechnik.

Die Super Air Knives sind in den folgenden Materialien erhältlich:

Material Temperaturbeständig bis
Aluminium 82 °C
Edelstahl, Typ 303 (= WNr. 1.4305) 427 °C
Edelstahl, Typ 316/316L AISI ( = V4A) 427 °C
PVDF (Polyvinylidene Fluoride) 135 °C
Wir können Ihnen auf Wunsch auch gerne Konstruktionszeichnungen in folgenden Formaten zur Verfügung stellen:

* 2D-Modelle (pdf/jpg)
* 3D-Modelle (stp/iges/sat/dwg)

Bitte nehmen Sie hierzu Kontakt mit uns auf.
Modelle
BSP-Gewinde erhältlich – bitte wenden Sie sich an uns.

Super Air Knife
Super Air Knife Länge Aluminium Modell Edelstahl 303SS Modell Edelstahl 316SS Modell PVDF Modell
3″ (76mm) BP110003 BP110003SS BP110003SS-316 BP110003-PVDF
6″ (152mm) BP110006 BP110006SS BP110006SS-316 BP110006-PVDF
9″ (229mm) BP110009 BP110009SS BP110009SS-316 BP110009-PVDF
12″ (305mm) BP110012 BP110012SS BP110012SS-316 BP110012-PVDF
18″ (457mm) BP110018 BP110018SS BP110018SS-316 BP110018-PVDF
24″ (610mm) BP110024 BP110024SS BP110024SS-316 BP110024-PVDF
30″ (762mm) BP110030 BP110030SS BP110030SS-316 BP110030-PVDF
36″ (914mm) BP110036 BP110036SS BP110036SS-316 BP110036-PVDF
42″ (1067mm) BP110042 BP110042SS BP110042SS-316 BP110042-PVDF
48″ (1219mm) BP110048 BP110048SS BP110048SS-316 BP110048-PVDF
54″ (1372mm) BP110054 BP110054SS BP110054SS-316 BP110054-PVDF
60″ (1524mm) BP110060 BP110060SS BP110060SS-316 ——————
72″ (1829mm) BP110072 BP110072SS BP110072SS-316 ——————
84″ (2134mm) BP110084 BP110084SS BP110084SS-316 ——————
96″ (2438mm) BP110096 BP110096SS BP110096SS-316 ——————
108″ (2743mm) BP1100108 BP1100108SS BP1100108SS-316 ——————
YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Unser Luftmesser – Super Air Knife
Das Super Air Knife stellt eine neue Generation der Luftmesser dar, mit dem der Druckluftverbrauch und Lärm im Vergleich zu anderen Abblasvorrichtungen drastisch reduziert wird. Das Super Air Knife bietet eine effizientere Art der Reinigung, Trocknung bzw. Kühlung von Werkstücken, Papierrollen oder Förderern. Es stellt über die gesamte Länge einen einheitlichen Vorhang laminarer Luftströmung mit hoher Druckkraft bereit.

Zubehör
Modell Beschreibung
9076 Druckluftversorgungs-Set für Aluminium Super Air Knives bis zu 42″ Länge (1067 mm)
-bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer
9077 Druckluftversorgungs-Set für Aluminium Super Air Knives für Längen 48″ – 54″ (1219 – 1372 mm)
-bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer
9078 Druckluftversorgungs-Set für Aluminium Super Air Knives für Längen 60″ – 84″ (1524 – 2134 mm)
-bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer
9079 Druckluftversorgungs-Set für Aluminium Super Air Knives für Längen 90″ – 108″ (2286 – 2743 mm)
-bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer
9240 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 24″ (610 mm)
9241 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 30″ (762 mm)
9242 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 36″ (914 mm)
9243 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 42″ (1067 mm)
9244 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 48″ (1219 mm)
9245 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 54″ (1372 mm)
9246 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 60″ (1524 mm)
9247 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 72″ (1829 mm)
9248 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 84″ (2134 mm)
9249 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 96″ (2438 mm)
9250 Druckluftversorgungs-Set für Edelstahl und PVDF Super Air Knives für Längen bis zu 108″ (2743 mm)
9060 Universelles Air Knife Befestigungssystem in Edelstahl
900517 Montage-Kit Universal in Edelstahl
-bestehend aus Montagewinkel und Schrauben, Muttern, Scheiben
9055 EFC (40 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 40 SCFM-Magnetventil, 1/4 NPT
9056 EFC (100 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 100 SCFM-Magnetventil, 1/2 NPT
9057 EFC (200 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 200 SCFM-Magnetventil, 3/4 NPT
9064 EFC (350 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 350 SCFM-Magnetventil, 1 NPT

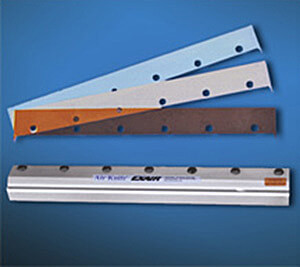

Super Air Knife Shim Sets (Abstandsfolien)
Shim Set Länge Aluminium Modell Edelstahl 303SS Modell Edelstahl 316SS Modell PVDF Modell
3″ (76mm) 110303 110303SS 110303SS-316 110303-PVDF
6″ (152mm) 110306 110306SS 110306SS-316 110306-PVDF
9″ (229mm) 110309 110309SS 110309SS-316 110309-PVDF
12″ (305mm) 110312 110312SS 110312SS-316 110312-PVDF
18″ (457mm ) 110318 110318SS 110318SS-316 110318-PVDF
24″ (610mm) 110324 110324SS 110324SS-316 110324-PVDF
30″ (762mm) 110330 110330SS 110330SS-316 110330-PVDF
36″ (914mm) 110336 110336SS 110336SS-316 110336-PVDF
42″ (1067mm) 110342 110342SS 110342SS-316 110342-PVDF
48″ (1219mm) 110348 110348SS 110348SS-316 110348-PVDF
54″ (1372mm) 110354 110354SS 110354SS-316 110354-PVDF
60″ (1524mm) 110360 110360SS 110360SS-316 ——————
72″ (1829mm) 110372 110372SS 110372SS-316 ——————
84″ (2134mm) 110384 110384SS 110384SS-316 ——————
96″ (2438mm) 110396 110396SS 110396SS-316 ——————
108″ (2743mm) 1103108 11033108SS 1103108SS-316 ——————

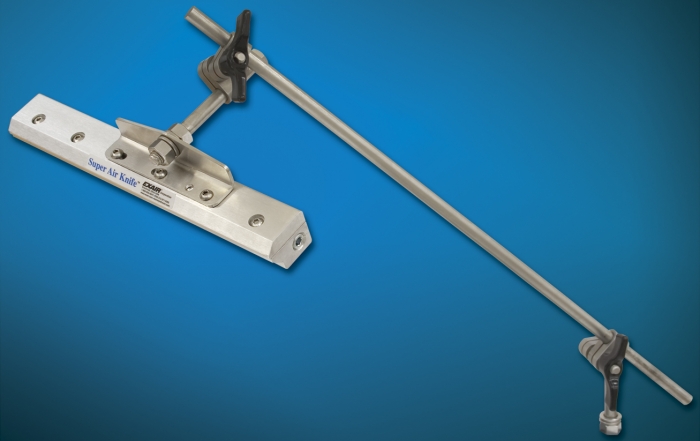

Universelles Air Knife Befestigungssystem

– erlaubt eine exakte Positionierung Ihres Air Knife –

Die Air Knife-Universalhalterung wird für die genaue Positionierung des Luftmessers benutzt. Sie kann bei den meisten Luftmessern (Super Air Knife, Standard Air Knife) entweder an der Ober- oder an der Unterseite befestigt werden. Die Air Knife-Universalhalterung ist aus langlebigem Edelstahl konstruiert und für eine Vielzahl von Industrieanwendungen geeignet.

Universelles Air Knife Befestigunssystem
Die Universalhalterung wird für die genaue Positionierung des Luftmessers benutzt.

Universelles Befestigungssystem
Modell Beschreibung
9060 Universalhalterung Air Knife
Gebrauchsanweisung: » Montage – Universelles Air Knife Befestigungssystem (PDF)

Verbindungsset für die Rohrleitung (Air Knife Plumbing Kit Air Knife)

Air Knife Plumbing Kit
Super Air Knives mit einer Länge von 24″ (610 mm) bis 42″ (1067 mm) müssen an beiden Air Knife-Enden mit Druckluft versorgt werden. Dadurch wird ein gleichmäßiger Luftstrom über die gesamte Länge gewährleistet. Wenn die Air Knife-Längen 42″ (1067 mm) übersteigen, muss an beiden Enden und in der Mitte Druckluft eingespeist werden. Das Universal-Verbindungsset für das Aluminium Super Air Knife enthält einen passenden Nitril/PVC Druckluftschlauch sowie Messingverschraubungen, um die Lufteingänge an der Unterseite oder an den Enden des Air Knife zu verbinden. Dies ist wichtig, um eine optimale Leistung zu erzielen. Außerdem wird ein Manometer zur Kontrolle des Drucks mitgeliefert. Das Verbindungsset für Edelstahl Super Air Knife beinhaltet ein auf die Länge zugeschnittenes Edelstahl Typ 316 Rohr und Fittings. Dieses Verbindungsset kann auch mit einem PVDF Super Air Knife verwendet werden.

Verlängerung von Air Knives

Bei Bedarf kann man mittels eines Verlängerungs-Set beliebig viele verschiedene Längen miteinander direkt verbinden, um individuelle Abblaslängen zu erreichen (Modular-System).

Zubehör
Modell Beschreibung
110900 Aluminium Verlängerungs-Set
110900SS Edelstahl Verlängerungs-Set
110900SS-316 316-Edelstahl Verlängerungs-Set
xxxxx Passende Wartungseinheiten / Filter / Ventile – gerne auf Anfrage
Verlängerung von Air Knives
Mit dem Modell 11900 Coupling Brackets (Verlängerungshalterung) können zwei Aluminium Super Air Knives ohne Strömungsverlust verbunden werden.

Abstandsfolien verändern Blaskraft und Geschwindigkeit

Das Super Air Knife ist ab Werk mit einem 0,05 mm dicken Shim (= Abstandsfolie) ausgestattet und für die meisten Anwendungen geeignet. Manche Anwendungen benötigen eine höhere Blaskraft bzw. ein höheres Luftvolumen. Dickere Shims vergrößern den Luftspalt, was zur Erhöhung der Geschwindigkeit und der Kraft führt. Dementsprechend erhöhen sich aber auch Luftverbrauch und Geräuschpegel.

Abstandsfolien
Shim-Sets können als Zubehör gekauft werden:
• 3 Kunststofffolien: 0,03 mm + 0,08 mm + 0,10 mm dick (Aluminium Air Knife)
• 3 Edelstahlfolien je 0,05 mm dick (Edelstahl Air Knife)
• 3 PTFE-Folien je 0,05 mm dick (PDF Air Knife)

Elektronischer Strömungsschalter für Druckluft (EFC)
EXAIR’s EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckluftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie diese abschaltet, wenn kein Objekt vorhanden ist. Nähere Informationen erhalten Sie gerne auf Anfrage. Hier geht es zum EFC Strömungsschalter.

FAQ’s

• Luftmesser aus Aluminium mit Plastik-Shim bis 82 °C
• Luftmesser aus Aluminium mit Edelstahl-Shim bis 205 °C (Sonderanfertigung)
• Luftmesser aus Edelstahl mit Edelstahl-Shim bis 427 °C*
• Luftmesser aus PVDF mit PVDF-Shim bis 135 °C

*Temperaturen, die 427 °C überschreiten, können interkristalline Korrosion verursachen, die den Luftspalt verstopfen.

Unsere Luftmesser sind so konzipiert, dass sie von Anfang an einen gleichmäßigen/laminaren Luftstrom liefern. Sollte dies nicht der Fall sein, gibt es eventuell Verschmutzungen im Inneren des Air Knives. Bitte öffnen und reinigen Sie das Air Knife gemäß der Gebrauchsanleitung.

Bei Längen über 18“ muss das Luftmesser über verschiedene Drucklufteingänge (je nach Länge bis zu 6 Eingänge) gespeist werden, um einen gleichmäßigen Luftstrom zu gewährleisten. Beim PVDF-Air Knife kann es bedingt durch das Material ebenfalls zu Veränderungen der Homogenität der Luftströmung kommen. Eine Anleitung zur Wiederherstellung eines gleichmäßigen Luftstroms finden Sie hier.

Wussten Sie, dass ein einziges 3 mm Bohrloch so viel Druckluft verbraucht, wie ein Luftvorhang der Ausführung Super Air Knife in der Länge 152 mm (6“)? Zudem weist ein Luftmesser einen geringeren Lärmpegel (unter 70 dBA beim freien Abblasen) und kein totes Ende (Arbeitssicherheit) auf. Die Amortisation beim Ersetzen der Bohrlöcher durch optimierte Abblasdüsen beträgt weniger als 6 Monate.

Ob unsere Druckluftprodukte mit Wasser betrieben werden können, hängt vom konkreten Anwendungsfall ab. Beispielsweise kann das Super Air Knife Luftmesser ggf. auch mit Wasser betrieben werden, um ein Werkstück zu kühlen oder um lose Rückstände wegzuspülen. Es zeigt sich, dass der Wasserstrahl zu Beginn gleichmäßig und vom Luftvorhang weiter entfernt aufwirbelnd ausströmt. Somit ist hier ein Einsatz mit Wasser möglich.
Wenn Sie hingegen eine 360° Benetzung mit Wasser benötigen, empfiehlt sich unsere Ringdüse Super Air Wipe. Der Eingangsdruck liegt bei der Ringdüse bei bis zu 2 bar.

Natürlich führen wir auch Zerstäuberdüsen in diversen Ausführungen in unserem Sortiment. Diese können Sie zum Kühlen, Waschen, Benetzen, Befeuchten, Schmieren und ähnlichem verwenden.
Wir beraten Sie gern für die richtige Produktauswahl.

Blogbeiträge

Verschmutzungen beim Luftvorhang – So reinigen Sie Ihr Air Knife und vermeiden Wartungen

Der Luftvorhang dient im Produktionsalltag als vielseitig einsetzbares Druckluftgerät und wird im Druckluftverbrauch stark gefordert. Unzureichende Filtration ...

Nach oben
