Duale Cabinet Cooler® Systeme – Duale Schaltschrankkühlersysteme

Doppelte Kühlleistung bei hoher Wärmebelastung!

Schaltschrankkühler NEMA 12/4/4X Dual

Duale Schaltschrankkühler von EXAIR sind ideal für große elektrische Schaltschränke mit hoher Wärmebelastung. Die verfügbaren Kühlkapazitäten betragen 990, 1170, 1405 und 1640 Watt (856, 1008, 1210, 1412 Kcal/h).

Unsere Dual Cabinet Cooler erhalten Sie als NEMA12, NEMA 4 und NEMA 4X-Modelle. Für nähere Informationen wenden Sie sich bitte an unsere Technischen Kundenberater.

Wir benötigen die technischen Bedingungen bei Ihnen vor Ort, um Ihnen den passenden Schaltschrankkühler anbieten zu können.

Das Formular für den Leitfaden zur Größenermittlung hilft Ihnen das richtige Schaltschrankkühler-Modell auszusuchen.

Hier Schaltschrankkühler berechnen – Auswahl des richtigen Modells bzw. Größe

Schaltschrankkühler Formular zur Berechnung
Duale Schaltschrankkühler - Cabinet Coolers

EXAIR Schaltschrankkühler sind mit oder ohne Thermostat erhältlich. Die Kühler im Dauerbetrieb (Modellreihe 4200 und 4700) sind empfohlen, wenn eine konstante Kühlung und ein konstanter Überdruck gewünscht sind. Ein thermostatisch geregeltes Modell spart Luft ein, weil die Kühler nur aktiviert werden, wenn die Temperatur im Inneren ein kritisches Level erreicht hat. Thermostat-Systeme sind dann sinnvoll, wenn die Wärmeentwicklung variabel und kein konstanter Überdruck notwendig ist.

Druckluftaufbereitung und -verbrauch:

  •  Zu jedem EXAIR Schaltschrankkühler-System gehört ein 5 Micron Filter mit automatischem Kondensatablass für die Druckluftversorgung und ein Schlauchkit, damit die kalte Luft immer im Gehäuse zirkulieren kann.
  • Die angegebenen Druckluftverbrauchswerte (in l/min.) sind als Norm- bzw. Standardliter pro Minute zu verstehen, d.h. schon umgerechnet worden von 5,5 bar bzw. 6,9 bar Eingangsdruck.

Hier klicken, um zum Leitfaden zur Größenermittlung zu gelangen. Schaltschrankkühlerformular
  • Programmierbare Steuerungen
  • Anlagenbedienschränke
  • Motorleitstände
  • Relaisschalttafeln
  • NC/CNC Systeme
  • Modulleitstände
  • CCTV-Kameras
  • Computergehäuse
  • Lasergehäuse
  • Elektronische Skalen

  • Preisgünstig
  • Kompakt
  • Leise
  • Installation innerhalb von Minuten
  • Entsprechen NEMA 4, 4X und 12 (IP54 und IP66)
  • Stabilisierung der Gehäusetemperatur- und Feuchtigkeit
  • FCKW-frei
  • Keine beweglichen Teile – wartungsfrei
  • Montage über vorgestanzte Öffnungen
  • Keine Hitzeschäden
  • Keine Ventilatoren und Filter
  • Keine Produktionsverluste mehr
  • Keine Schaltungsabweichung
  • Keine Schmutzkontamination
  • Mit Strahlwasserschutz
Cabinet Cooler Illustration

Hitze kann Ihre Maschinen zum Stillstand bringen

Es passiert, wenn Sie es am wenigsten erwarten. Hohe Temperaturen können die Elektronik Ihrer Maschinensteuerung erhitzen, was möglicherweise zu falschen Messungen, Ausfällen oder verschmorten Leiterplatten führt. Eine Kühlung des Schaltschrankes beseitigt diese Probleme aber wie kann sie bewerkstelligt werden?
Hitze kann Ihre Maschinen zum Stillstand bringen. Es besteht eine hohe Schockgefahr, wenn die Schalttafeltür geöffnet wird und ein Ventilator heiße, schmutzige Fabrikluft auf die Elektronik bläst.

Es besteht eine hohe Schockgefahr, wenn die Schalttafeltür geöffnet wird und ein Ventilator heiße, schmutzige Fabrikluft auf die Elektronik bläst.

Wärmetauscher und Wärmerohre

Diese Methoden haben bei Sommerhitze deutliche Grenzen. In vielen Fällen liegt die Temperatur in der heißen Fabrik an einem Sommertag nahe derjenigen innerhalb des Gehäuses. Der Temperaturunterschied reicht für einen effektiven Wärmeaustausch nicht aus.
Wärmetauscher und Wärmerohre

Klimaanlagen mit Kühlmitteleinheit

Diese Kühler sind teuer, benötigen fast einen Tag zur Installation und sind störanfällig, wenn Staub und Schmutz die Filter verstopfen. Vibrationen von Maschinen tragen zum Ausfall von Komponenten.
Klimaanlagen mit Kühlmitteleinheit

EXAIR Schaltschrankkühler

Die druckluftbetriebenen Schaltschrankkühler sind sehr kompakt und in nur wenigen Minuten installiert. Hierzu wird der Cabinet Cooler am Gehäuse durch ein gebohrtes Loch oder eine vorgestanzte Ausbrechöffnung montiert. Beim Einsatz eines Thermostats wird Druckluft nur bei Aktivierung des Schaltschrankkühlers verbraucht, sobald die Innentemperatur ein kritisches Level erreicht hat.
druckluftbetriebenen Schaltschrankkühler

BSP-Gewinde erhältlich – bitte wenden Sie sich an uns.

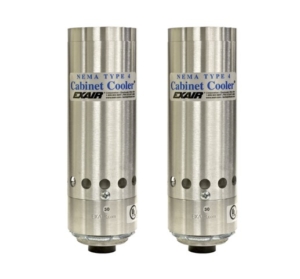

Duale Cabinet Cooler

NEMA 12 IP54 (staub- und ölbeständig)
Modell Verbrauch l/min. Kühlleistung Watt Leistung Kcal/h Druckluftanschluss Geräuschpegel dBA* Maße mm Bohrung im Schrank
4250J (2 x 4025) 1416 996 857 1/2″ 75* 203 x 34 2 x 29 mm
4260J (2 x 4030) 1700 1171 1007 1/2″ 77* 203 x 34 2 x 29 mm
4270J (je 1x 4030/4040) 1983 1406 1209 1/2″ 77* 203 x 34 2 x 29 mm
4280J (2 x 4040) 2266 1640 1411 1/2″ 79 203 x 34 2 x 29 mm
Ausgehend von 6,9 bar Eingangsdruck. Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
Modelle enthalten (2) Modelle 4909 Schlauchkits (1 m Schlauch, 3 Halteösen, 1 Winkelschlauchtülle) sowie (1) Modell 4908 Verbindungsset
Temperaturregelung: Nein
NEMA 4 IP66 (spritzwassergeschützt)
Modell Verbrauch l/min. Kühlleistung Watt Leistung Kcal/h Druckluftanschluss Geräuschpegel dBA* Maße mm Bohrloch im Schrank
4750J (2 x 4625) 1416 996 857 1/2″ 84 203 x 34 2 x 49 mm
4760J (2 x 4630) 1700 1171 1007 1/2″ 84 203 x 34 2 x 49 mm
4770J (je 1x 4630/4640) 1983 1406 1209 1/2″ 84 203 x 34 2 x 49 mm
4780J (2 x 4640) 2266 1640 1411 1/2″ 85 203 x 34 2 x 49 mm
Ausgehend von 6,9 bar Eingangsdruck. Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
Modelle enthalten (2) Modelle 4909 Schlauchkits (1 m Schlauch, 3 Halteösen, 1 Winkelschlauchtülle) sowie (1) Modell 4908 Verbindungsset
Temperaturregelung: Nein

NEMA 4X IP66 (Edelstahl, korrosionsbeständig)
Modell Verbrauch l/min. Kühlleistung Watt Leistung Kcal/h Druckluftanschluss Geräuschpegel dBA* Maße mm Bohrloch im Schrank
4750SSJ (2 x 4625SS) 1416 996 857 1/2″ 84 203 x 34 2 x 49 mm
4760SSJ (2 x 4630SS) 1700 1171 1007 1/2″ 84 203 x 34 2 x 49 mm
4770SSJ (je 1x 4630SS / 4640SS) 1983 1406 1209 1/2″ 84 203 x 34 2 x 49 mm
4780SSJ (2 x 4640SS) 2266 1640 1411 1/2″ 85 203 x 34 2 x 49 mm
Ausgehend von 6,9 bar Eingangsdruck. Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
Modelle enthalten (2) Modelle 4909 Schlauchkits (1 m Schlauch, 3 Halteösen, 1 Winkelschlauchtülle) sowie (1) Modell 4908 Verbindungsset
Temperaturregelung: Nein

Zum Vergrößern Bild bitte anklicken.

Modell NEMA 4/4X klein = Modell 4608 + 4608SS

Modell NEMA 4/4X klein = Modell 4608 + 4608SS

Modell NEMA 4/4X groß (außer Modell 4608 + 4608SS)

Modell NEMA 4/4X groß (außer Modell 4608 + 4608SS)

NEMA 12 klein = Modell 4008

Modell NEMA 12 klein = Modell 4008

NEMA 12 groß (außer Modell 4008)

Modell NEMA 12 groß (außer Modell 4008)

Elektronische Temperaturregelung

Die ETC (Electronic Temperature Control, Elektronische Temperaturregelung) von EXAIR unterstützt eine genaue Temperaturregelung für Ihren Schrank. Die Temperatur wird mit einer Genauigkeit von ± 0,56 °C (1 °F) der Einstellung gehalten. Die digitale Anzeige zeigt die Innentemperatur des Schaltschranks an und aktiviert das Magnetventil (enthalten) nur dann, wenn die Temperatureinstellung überschritten wird.

Das aus ABS/PC-Kunststoff bestehende Gehäuse der ETC ist für Umgebungen entsprechend NEMA 12, 4 und 4X (IP54 und IP66) geeignet. (Cabinet Cooler nicht enthalten.)
ETC
Modell Beschreibung Durchfluss
9239 ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/4″ NPT 1133 l/min
9259 ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/2″ NPT 2264 l/min

Seitliches Befestigungsset für Schaltschrankkühler

Das seitliche Befestigungsset für Schaltschrankkühler von EXAIR bietet eine komfortable Befestigung am Seitenteil eines Gehäuses oder Schaltschrankes (NEMA 4 und 4X Schaltschrankühler müssen vertikal befestigt werden.)

Die seitlichen Befestigungssets entsprechen der NEMA-Anforderung für kleine und große Schaltschranke in NEMA 12, 4 und 4X. Sie werden mittels einer standardmäßig vorgestanzten Ausbrechöffnung (1″-1/2″ NPS) befestigt. Die seitlichen Befestigungssets für NEMA12 Kühler sind aus Aluminium, die für NEMA4 und 4X aus Edelstahl, Typ 303.

Die seitlichen Befestigungssets sind bei kleinen oder großen Schaltschränken mit Schaltschrankkühlern einsetzbar, die eine Kühlkapazität von bis zu 820 W (706 kcal/h bzw. 2800 Btu/hr.) bieten.
Side Mount Cabinet Cooler

Seitliche Anbringung eines Schaltschrankkühlers mit Hilfe des seitlichen Befestigungsset
Seitliches Befestigungsset für Schaltschrankkühler
Modell Beschreibung
4909 Seitliches Befestigungsset für NEMA12 Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4910 Seitliches Befestigungsset für NEMA 12 Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher
4906 Seitliches Befestigungsset für NEMA 4 und 4X Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4907 Seitliches Befestigungsset für NEMA 4 und 4X Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher

Weiteres Zubehör

Modell Beschreibung
4908 Kupplungs-Set für 2 Schaltschrankkühler (Hardware für Dualen Schaltschrankkühler)
4902 Kaltenden-Schalldämpfer
4904 Schlauchkit gross (für alle Cabinet Cooler, außer 550 Btu/h Leistung = kleinste Größe) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
4905 Schlauchkit klein (nur für den kleinsten Cabinet Cooler mit 550 Btu/h Leistung) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
9017 Thermostat
4014413 3/2 Magnetventil 24 V GS mit Temperaturregelung, 1/4″, Durchfluss 1300 l/min
4014416 3/2 Magnetventil 220…240 V mit Thermostatregelung, 1/4″, Durchfluss 1300 l/min bei 2-8 bar
4014415 3/2 Magnetventil 220 V mit Thermostatregelung, 1/2″, Durchfluss 4200 l/min bei 2-8 bar
xxxx Wartungseinheiten auf Anfrage bei uns erhältlich

Klicken sie hier für weiterführende Informationen zum angebotenen Zubehör.

» Schaltschrankkühler NEMA 12 klein (PDF)
» Schaltschrankkühler NEMA 12 gross (PDF)
» Schaltschrankkühler NEMA 4 und 4X klein (PDF)
» Schaltschrankkühler NEMA 4 und 4X groß (PDF)
» ETC (Elektronische Temperatursteuerung) (PDF)
» 90 Grad – Seitliches Befestigungsset (Mounting Kit) (PDF)
» Modell 4908 / HT4908 Einbausatz Dual Schaltschrankkühler (PDF)

Schaltschrankkühler mit Druckluft (Cabinet Cooler® Systeme)

Schaltschrankkühler – Modelle, Wirbelrohrprinzip und Montage

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten.

Mehr Informationen
Nur diesen Inhalt entsperren Alle YouTube Inhalte entsperren

Schaltschrankkühler – englisches Produktvideo

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten.

Mehr Informationen
Nur diesen Inhalt entsperren Alle YouTube Inhalte entsperren
EXAIR Cabinet Coolers (Schaltschrankkühler) kühlen und reinigen elektronische Schaltschränke auf kostengünstige und verlässliche Weise. EXAIR Cabinet Coolers enthalten ein Wirbelrohr zur Erzeugung kalter Luft aus Druckluft – ohne bewegliche Teile. Der kompakte Cabinet Cooler kann innerhalb weniger Minuten in eine Standard-Kabelöffnung montiert werden. NEMA 12, 4 und 4X Cabinet Coolers, welche der NEMA-Bemessung des Gehäuses entsprechen, sind in vielen Kühlleistungsstärken für große und kleine Schaltschränke erhältlich.
