Special Cabinet Coolers® – Schaltschrankkühler für spezielle Anwendungen

EXAIR fertigt Spezial NEMA 12, 4 und 4X Schaltschrankkühler, passend für verschiedene Anwendungsbereiche.

Schaltschrankkühler - Cabinet Coolers Illustration
CE, meets or exceeds OSHA requirements, Conflict mineral-free
Schaltschrankkühler sind UL (US) Listed

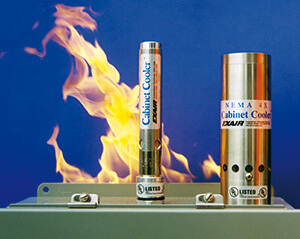

Hochtemperatur-Schaltschrankkühler

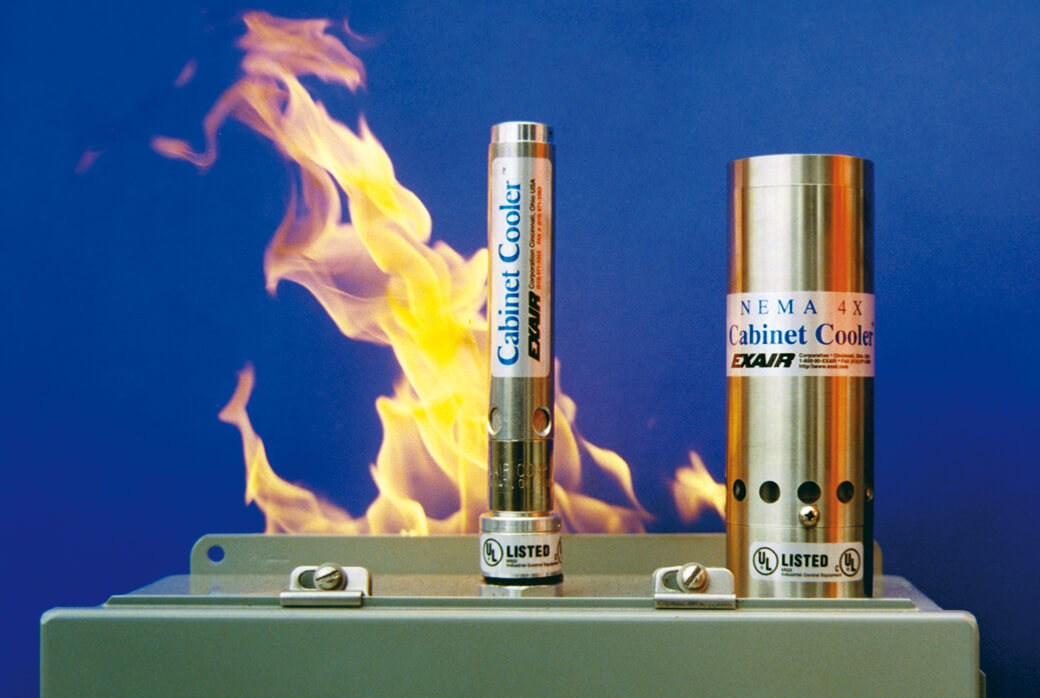

Für Umgebungstemperaturen von 52 °C bis 93 °C (125 °F – 200 °F) bieten wir Ihnen die Hochtemperatur-Schaltschrankkühler. Die Komponenten im Inneren widerstehen hohen Temperaturen, die zum Beispiel in der Nähe von Ofenanlagen etc. entstehen.

High Temperature Cabinet Cooler

Schaltschrank-Kühlsysteme zur Luftspülung

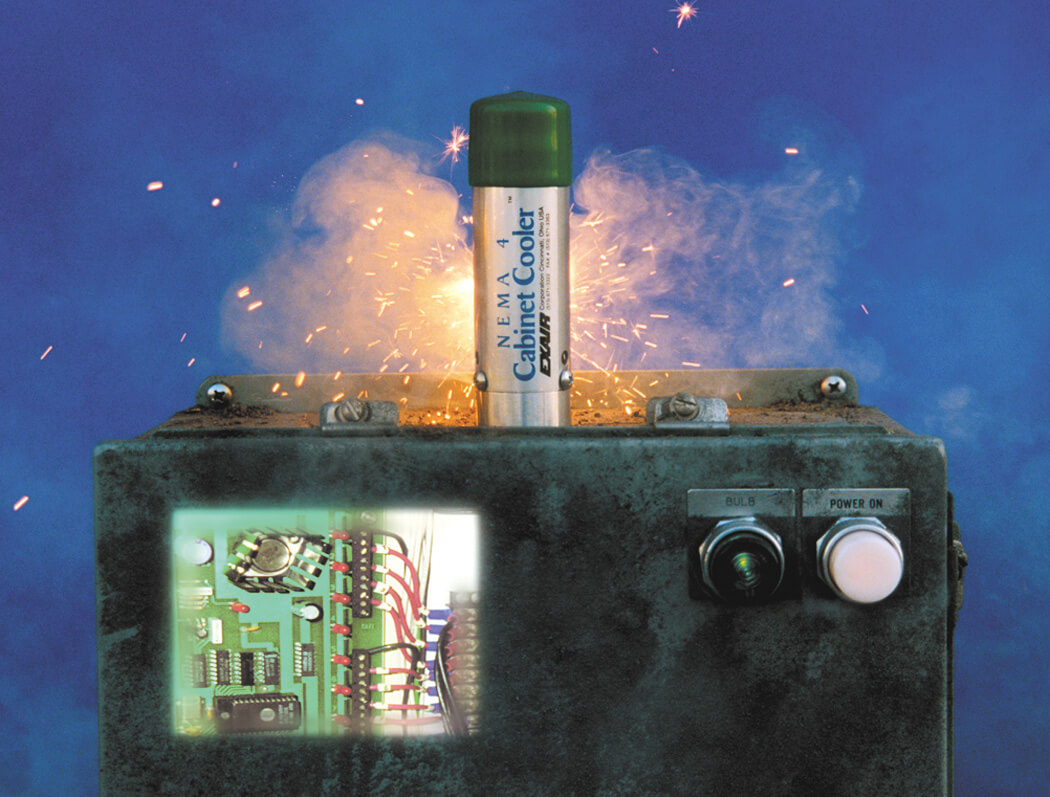

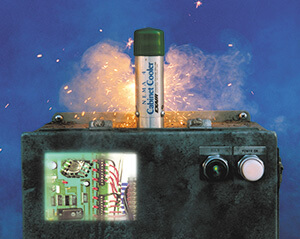

Die Non-Hazardous Purge Cabinet Cooler Systeme (Schaltschrank-Kühlsysteme zur Luftspülung) eignen sich ideal für schmutzige Umgebungen, in denen Schadstoffe häufig durch kleine Löcher oder Durchführungen eindringen. Unter normalen Bedingungen liefern die NHP Cabinet Cooler Systeme bei geschlossenem Magnetventil einen leichten Überdruck im Schrank, wobei 28 Normliter/min (1 SCFM) durch den Kühler strömen. Wenn der Thermostat eine hohe Temperatur feststellt, reagiert das Magnetventil, in dem es den Schaltschrankkühler mit dem vollen Leitungsdruck speist und ihm dadurch die komplette Kühlleistung bereitstellt.

Non-Hazardous Purge Cabinet Cooler

Das Formular für den Leitfaden zur Größenermittlung hilft Ihnen das richtige Schaltschrankkühler-Modell auszusuchen.

Hier Schaltschrankkühler berechnen – Auswahl des richtigen Modells bzw. Größe
Wir benötigen die technischen Bedingungen bei Ihnen vor Ort, um Ihnen den passenden Schaltschrankkühler anbieten zu können.

EXAIR Schaltschrankkühler sind mit oder ohne Thermostat erhältlich. Die Kühler im Dauerbetrieb (Modellreihe 4200 und 4700) sind empfohlen, wenn eine konstante Kühlung und ein konstanter Überdruck gewünscht sind. Ein thermostatisch geregeltes Modell spart Luft ein, weil die Kühler nur aktiviert werden, wenn die Temperatur im Inneren ein kritisches Level erreicht hat. Thermostat-Systeme sind dann sinnvoll, wenn die Wärmeentwicklung variabel und kein konstanter Überdruck notwendig ist.

Alle EXAIR Schaltschrankkühler-Systeme beinhalten einen 5 Micron Filter mit automatischem Kondensatablass für die Druckluftversorgung und ein Schlauchkit, damit die kalte Luft immer im Gehäuse zirkulieren kann.

Hier klicken, um zum Leitfaden zur Größenermittlung zu gelangen. Schaltschrankkühlerformular
  • Programmierbare Steuerungen
  • Anlagenbedienschränke
  • Motorleitstände
  • Relaisschalttafeln
  • NC/CNC Systeme
  • Modulleitstände
  • CCTV-Kameras
  • Computergehäuse
  • Lasergehäuse
  • Elektronische Skalen
Cabinet Coolers are compact

Cabinet Cooler sind kompakt wie dieses Modell 4608 NEMA 4, das nur 127 mm Höhe misst.

  • Preisgünstig
  • Kompakt
  • Leise
  • Installation innerhalb von Minuten
  • Entsprechen NEMA 4, 4X und 12 (IP54 und IP66)
  • Stabilisierung der Gehäusetemperatur- und Feuchtigkeit
  • FCKW-frei
  • Keine beweglichen Teile – wartungsfrei
  • Montage über vorgestanzte Öffnungen
  • Keine Hitzeschäden
  • Keine Ventilatoren und Filter
  • Keine Produktionsverluste mehr
  • Keine Schaltungsabweichung
  • Keine Schmutzkontamination
  • Mit Strahlwasserschutz
Cabinet Cooler Illustration

Hitze kann Ihre Maschinen zum Stillstand bringen

Es passiert, wenn Sie es am wenigsten erwarten. Hohe Temperaturen können die Elektronik Ihrer Maschinensteuerung erhitzen, was möglicherweise zu falschen Messungen, Ausfällen oder verschmorten Leiterplatten führt. Eine Kühlung des Schaltschrankes beseitigt diese Probleme aber wie kann sie bewerkstelligt werden?

Hitze kann Ihre Maschinen zum Stillstand bringen. Es besteht eine hohe Schockgefahr, wenn die Schalttafeltür geöffnet wird und ein Ventilator heiße, schmutzige Fabrikluft auf die Elektronik bläst.

Es besteht eine hohe Schockgefahr, wenn die Schalttafeltür geöffnet wird und ein Ventilator heiße, schmutzige Fabrikluft auf die Elektronik bläst.

Wärmetauscher und Wärmerohre

Diese Methoden haben bei Sommerhitze deutliche Grenzen. In vielen Fällen liegt die Temperatur in der heißen Fabrik an einem Sommertag nahe derjenigen innerhalb des Gehäuses. Der Temperaturunterschied reicht für einen effektiven Wärmeaustausch nicht aus.

Wärmetauscher und Wärmerohre

Klimaanlagen mit Kühlmitteleinheit

Diese Kühler sind teuer, benötigen fast einen Tag zur Installation und sind störanfällig, wenn Staub und Schmutz die Filter verstopfen. Vibrationen von Maschinen tragen zum Ausfall von Komponenten.

Klimaanlagen mit Kühlmitteleinheit

EXAIR Schaltschrankkühler

Die druckluftbetriebenen Schaltschrankkühler sind sehr kompakt und in nur wenigen Minuten installiert. Hierzu wird der Cabinet Cooler am Gehäuse durch ein gebohrtes Loch oder eine vorgestanzte Ausbrechöffnung montiert. Beim Einsatz eines Thermostats wird Druckluft nur bei Aktivierung des Schaltschrankkühlers verbraucht, sobald die Innentemperatur ein kritisches Level erreicht hat.

druckluftbetriebenen Schaltschrankkühler
Für die Schaltschrank-Kühlsysteme zur Luftspülung (Non-Hazardous Purge Cabinet Cooler), für BSP-Gewinde und bei Fragen – kontaktieren Sie uns bitte.

Schaltschrankkühler NEMA 12 IP54 (staub- und ölbeständig)
Modell (HT=Hochtemperatur ab 52°C – 93°C) Verbrauch l/min. Kühlleistung Watt Leistung Btu/hr. Leistung Kcal/h Druckluft-Anschluss Geräuschpegel dBA Maße mm Bohrung im Schrank
HT4015 425 293 1000 252 1/4″ NPT 73* 203 x 34 29 mm
HT4025 708 497 1700 428 1/4″ NPT 74* 203 x 34 29 mm
HT4030 850 586 2000 504 1/4″ NPT 74* 203 x 34 29 mm
HT4040 1133 821 2800 706 1/4″ NPT 78* 203 x 34 29 mm
Ausgehend von 6,9 bar Eingangsdruck
*Mit installiertem Schalldämpfer (optional)
Temperaturregelung: Nein
NEMA 4 IP66 (spritzwassergeschützt)
Modell (HT=Hochtemperatur ab 52°C – 93°C) Verbrauch l/min. Kühlleistung Watt Leistung Btu/hr. Leistung Kcal/h Druckluft-Anschluss Geräuschpegel dBA Maße mm Bohrung im Schrank
HT4615 425 293 1000 252 1/4″ NPT 73 203 x 34 49 mm
HT4625 708 497 1700 428 1/4″ NPT 80 203 x 34 49 mm
HT4630 850 586 2000 504 1/4″ NPT 80 203 x 34 49 mm
HT4640 1133 821 2800 706 1/4″ NPT 82 203 x 34 49 mm
Ausgehend von 6,9 bar Eingangsdruck
Modelle enthalten einen Schalldämpfer, gerade Schlauchtülle, Kniestück Messing 1/4″ BSP
Temperaturregelung: Nein
NEMA 4X IP66 (Edelstahl, korrosionsbeständig)
Modell (HT=Hochtemperatur ab 52°C – 93°C) Verbrauch l/min. Kühlleistung Watt Leistung Btu/hr. Leistung Kcal/h Druckluft-Anschluss Geräuschpegel dBA Maße mm Bohrung im Schrank
HT4615SS 425 293 1000 252 1/4″ NPT 73 203 x 34 49 mm
HT4625SS 708 497 1700 428 1/4″ NPT 80 203 x 34 49 mm
HT4630SS 850 586 2000 504 1/4″ NPT 80 203 x 34 49 mm
HT4640SS 1133 821 2800 706 1/4″ NPT 82 203 x 34 49 mm
Ausgehend von 6,9 bar Eingangsdruck
*Mit installiertem Schalldämpfer (optional)
Modelle enthalten einen Schalldämpfer, gerade Schlauchtülle, Kniestück Messing 1/4″ BSP
Temperaturregelung: Nein
Zum Vergrößern Bild bitte anklicken.

Modell NEMA 4/4X klein = Modell 4608 + 4608SS

Modell NEMA 4/4X klein = Modell 4608 + 4608SS

Modell NEMA 4/4X groß (außer Modell 4608 + 4608SS)

Modell NEMA 4/4X groß (außer Modell 4608 + 4608SS)

NEMA 12 klein = Modell 4008

Modell NEMA 12 klein = Modell 4008

NEMA 12 groß (außer Modell 4008)

Modell NEMA 12 groß (außer Modell 4008)
Klicken sie hier für weiterführende Informationen zum angebotenen Zubehör.

Elektronische Temperaturregelung

Die ETC (Electronic Temperature Control, Elektronische Temperaturregelung) von EXAIR unterstützt eine genaue Temperaturregelung für Ihren Schrank. Die Temperatur wird mit einer Genauigkeit von ± 0,56 °C (1 °F) der Einstellung gehalten. Die digitale Anzeige zeigt die Innentemperatur des Schaltschranks an und aktiviert das Magnetventil (enthalten) nur dann, wenn die Temperatureinstellung überschritten wird. Das aus ABS/PC-Kunststoff bestehende Gehäuse der ETC ist für Umgebungen entsprechend NEMA 12, 4 und 4X (IP54 und IP66) geeignet. (Cabinet Cooler nicht enthalten.)

ETC
Modell Beschreibung Durchfluss
9239 ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/4″ NPT 1133 l/min
9259 ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/2″ NPT 2264 l/min

Seitliches Befestigungsset für Schaltschrankkühler

Das seitliche Befestigungsset für Schaltschrankkühler von EXAIR bietet eine komfortable Befestigung am Seitenteil eines Gehäuses oder Schaltschrankes (NEMA 4 und 4X Schaltschrankühler müssen vertikal befestigt werden.) Die seitlichen Befestigungssets entsprechen der NEMA-Anforderung für kleine und große Schaltschranke in NEMA 12, 4 und 4X. Sie werden mittels einer standardmäßig vorgestanzten Ausbrechöffnung (1″-1/2″ NPS) befestigt. Die seitlichen Befestigungssets für NEMA12 Kühler sind aus Aluminium, die für NEMA4 und 4X aus Edelstahl, Typ 303.
Die seitlichen Befestigungssets sind bei kleinen oder großen Schaltschränken mit Schaltschrankkühlern einsetzbar, die eine Kühlkapazität von bis zu 820 W (706 kcal/h bzw. 2800 Btu/hr.) bieten.

Side Mount Cabinet Cooler

Seitliche Anbringung eines Schaltschrankkühlers mit Hilfe des seitlichen Befestigungsset

Seitliches Befestigungsset für Schaltschrankkühler
Modell Beschreibung
4909 Seitliches Befestigungsset für NEMA12 Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4910 Seitliches Befestigungsset für NEMA 12 Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher
4906 Seitliches Befestigungsset für NEMA 4 und 4X Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4907 Seitliches Befestigungsset für NEMA 4 und 4X Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher

Weiteres Zubehör

Modell Beschreibung
4906 90° Schaltschrankkühler-Seitenbefestigungsset, NEMA 4/4X, klein
4907 90° Schaltschrankkühler-Seitenbefestigungsset, NEMA 4/4X, groß
4908 Kupplungs-Set für 2 Schaltschrankkühler (Hardware für Dualen Schaltschrankkühler)
4909 Seitliches Befestigungskit für NEMA 12 Cabinet Cooler bis zu 550 Btu/hr. (139 Kcal/h)
4910 Seitliches Befestigungskit für NEMA 12 Cabinet Cooler mit 650 Btu/hr. (165 Kcal/h) und mehr
4902 Kaltenden-Schalldämpfer
4904 Schlauchkit gross (für alle Cabinet Cooler, außer 550 Btu/h Leistung = kleinste Größe) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
4905 Schlauchkit klein (nur für den kleinsten Cabinet Cooler mit 550 Btu/h Leistung) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
9017 Thermostat
ZI-EP4024 3/2 Magnetventil 24 V GS mit Temperaturregelung, 1/4″, Durchfluss 1300 l/min
ZI-EP4220_G1/4 3/2 Magnetventil 220…240 V mit Thermostatregelung, 1/4″, Durchfluss 1300 l/min bei 2-8 bar
ZI-EP4220_G3/8 3/2 Magnetventil 220 V mit Thermostatregelung, 3/8″, Durchfluss 2600 l/min bei 2-8 bar
ZI-EP4220_G1/2 3/2 Magnetventil 220 V mit Thermostatregelung, 1/2″, Durchfluss 4200 l/min bei 2-8 bar
xxxx Wartungseinheiten auf Anfrage bei uns erhältlich

Schaltschrankkühler mit Druckluft (Cabinet Cooler® Systeme)

Schaltschrankkühler – Modelle, Wirbelrohrprinzip und Montage

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Schaltschrankkühler – englisches Produktvideo

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

EXAIR Cabinet Coolers (Schaltschrankkühler) kühlen und reinigen elektronische Schaltschränke auf kostengünstige und verlässliche Weise. EXAIR Cabinet Coolers enthalten ein Wirbelrohr zur Erzeugung kalter Luft aus Druckluft – ohne bewegliche Teile. Der kompakte Cabinet Cooler kann innerhalb weniger Minuten in eine Standard-Kabelöffnung montiert werden. NEMA 12, 4 und 4X Cabinet Coolers, welche der NEMA-Bemessung des Gehäuses entsprechen, sind in vielen Kühlleistungsstärken für große und kleine Schaltschränke erhältlich.
