Threaded Line Vac™ – Vakuumförderer mit Schraubgewinde zur Förderung von Teilen, Materialien, Abfall
Mit dem Saugförderer Threaded Line Vac wird eine gewöhnliche Rohrleitung in ein kraftvolles Fördersystem für Kleinteile, Abfall oder Schüttgut verwandelt.
Was ist ein Vakuumförderer mit Schraubgewinde?
Unser druckluftbetriebener Vakuumförderer mit Schraubgewinde (Threaded Line Vac) verwandelt gewöhnliche Rohrleitungen in ein pneumatisches Fördersystem für Schüttgut, Abfall oder sonstige lose Materialien.
Ausschließlich durch Druckluft wird ein kraftvoller Unterdruck erzeugt. Diese Art der Vakuumförderung ist wartungsfrei.
Der Threaded Line Vac lässt sich mit seinem Gewinde direkt in Rohre aus Aluminium, Edelstahl oder Kunststoff integrieren.
Warum ein Threaded Line Vac?
Threaded Line Vacs können selbst große Materialmengen über lange Strecken fördern.
Die Regulierung des Luftstroms ermöglicht die individuelle Steuerung der Förderrate.
Threaded Line Vacs bestehen aus Aluminium oder Edelstahl und eignen sich für zahlreiche Anwendungen in diversen Branchen.
Da ein Druckluftförderer weder bewegliche Teile noch Elektrizität benötigt, ist ein sicherer und wartungsfreier Betrieb gewährleistet. Der optionale Befestigungswinkel erleichtert die Montage.
Ein Hersteller von kugelgelagerten Laufschienen befördert Kugellager mit dem Modell 141125 1-1/4″ (32 mm) zu einer Bearbeitungsstation

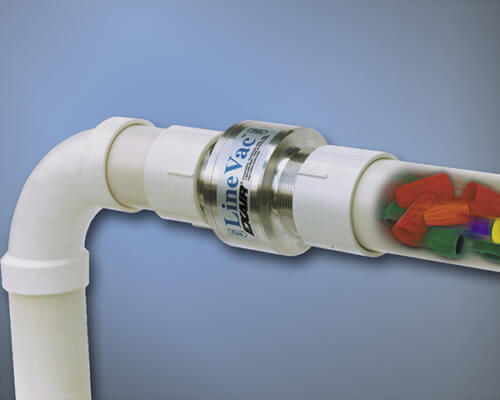

Dieses Spezial-Line Vac hat an der Absaugseite ein Gewinde für ein PVC-Rohr, an der Ansaugseite einen glatten Durchmesser für die Nutzung eines Schlauches.
Varianten und Sonderanfertigungen
- Modelle von 3/8″ NPT bis 3″ NPT sind in Aluminium und Edelstahl erhältlich, andere Größen auf Anfrage.
- Bei der Rohrverbindung handelt es sich immer um ein amerikanisches NPT-Gewinde, als Sonderanfertigung sind Varianten mit europäischem BSP-Anschluss lieferbar.
- Sie brauchen mehr Leistung? Den Threaded Line Vac führen wir auch als extra starken
>> Hochleistungsförderer (s. Abs. ganz unten: Heavy Duty Threaded Line Vac).
| 5,5 BAR (80 PSIG) | Luftverbrauch | Vakuum | |
|---|---|---|---|
| Modell | l/min | H2O | kPa |
| 140038, 141038, 141038-316 | 158 | -120 | -29,9 |
| 140050, 141050, 141050-316 | 198 | -100 | -24,9 |
| 140075, 141075, 141075-316, HT141075, HT141075-316 | 303 | -72 | -18 |
| 140100, 141100, 141100-316, HT141100, HT141100-316 | 416 | -42 | -11 |
| 140125, 141125, 141125-316, HT141125, HT141125-316 | 733 | -42 | -11 |
| 140150, 141150, 141150-316, HT141150, HT141150-316 | 934 | -36,8 | -9 |
| 140200, 141200, 141200-316, HT141200, HT141200-316 | 1274 | -28,5 | -7 |
| 140250, 141250, 141250-316, HT141250, HT141250-316 | 1656 | -23,5 | -6 |
| 140300, 141300, 141300-316, HT141300, HT141300-316 | 1939 | -14,7 | -4 |
Sprechen Sie uns gerne an wenn Sie eine Übersicht über die verschiedenen getesteten Fördermengen und Fördermaterialien der Line Vacs benötigen. Uns liegen hierfür umfangreiche Daten vor, wir stellen Ihnen hierzu gerne eine Tabelle und weitere Informationen bereit.
Unsere Line Vacs der Größe 1,5 Zoll fördern bei einem Eingangsdruck von 5,5 bar z.B. eine PET-Granulatmenge von 3 bis 4 kg pro Minute vertikal.

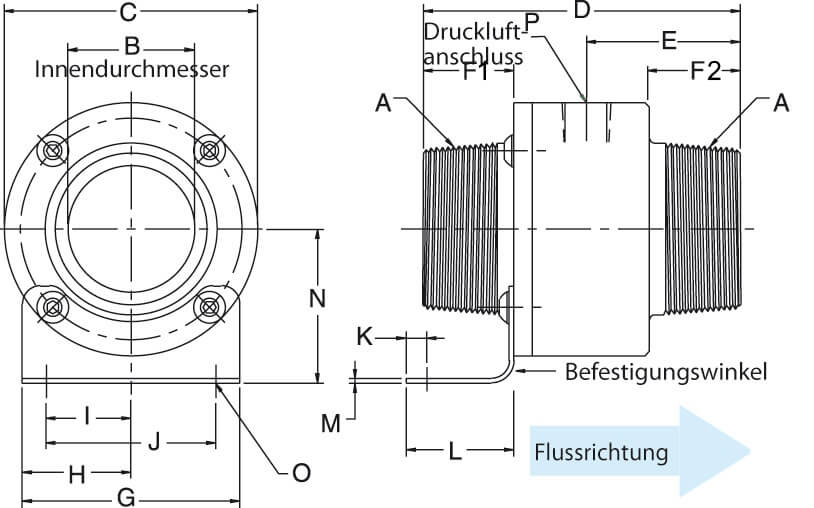

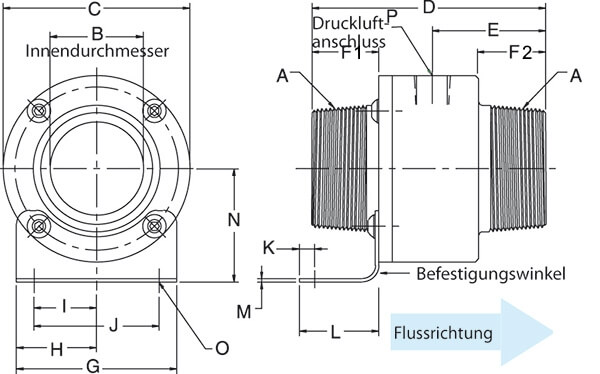

| Edelstahl Modelle | Aluminium Modelle | A(Rohrgröße in Zoll) | UOM | B | C | D | E | F1 | F2 | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 141038, 141038-316 | 140038 | 3/8″ NPT | in | 0,19 | 1 | 2,83 | 1,13 | 1,23 | 0,72 | 1,25 | 0,63 | 0,41 | 0,82 | 0,17 | 1,13 | 0,06 | 1,07 | 0,18 | 1/8″ NPT |
| mm | 5 | 25 | 72 | 29 | 31 | 18 | 32 | 16 | 10 | 21 | 4 | 29 | 2 | 27 | 5 | ||||
| 141050, 141050-316 | 140050 | 1/2″ NPT | in | 0,31 | 1,25 | 3,38 | 1,38 | 1,31 | 0,88 | 1,25 | 0,63 | 0,34 | 0,68 | 0,13 | 1 | 0,06 | 1,18 | 0,18 | 1/8″ NPT |
| mm | 8 | 32 | 86 | 35 | 33 | 22 | 32 | 16 | 09 | 17 | 3 | 25 | 2 | 30 | 5 | ||||
| 141075, 141075-316 | 140075 | 3/4″ NPT | in | 0,50 | 1,88 | 3,88 | 1,88 | 1 | 1 | 2 | 1 | 0,76 | 1,52 | 0,25 | 1,38 | 0,06 | 1,44 | 0,20 | 1/4″ NPT |
| mm | 13 | 48 | 99 | 48 | 25 | 25 | 51 | 25 | 19 | 39 | 6 | 35 | 2 | 37 | 5 | ||||
| 141100, 141100-316 | 140100 | 1″ NPT | in | 0,75 | 2,13 | 4,25 | 2,06 | 1,19 | 1,19 | 2 | 1 | ,65 | 1,3 | 0,25 | 1,32 | 0,06 | 1,56 | 0,20 | 1/4″ NPT |
| mm | 19 | 54 | 108 | 52 | 30 | 30 | 51 | 25 | 17 | 33 | 6 | 34 | 2 | 40 | 5 | ||||
| 141125, 141125-316 | 140125 | 1-1/4″ NPT | in | 1 | 2,38 | 4,63 | 2,25 | 1,38 | 1,38 | 2,5 | 1,25 | 1 | 2 | 0,31 | 1,61 | 0,06 | 1,68 | 0,28 | 1/4″ NPT |
| mm | 25 | 60 | 118 | 57 | 35 | 35 | 64 | 32 | 25 | 51 | 8 | 41 | 2 | 43 | 7 | ||||
| 141150, 141150-316 | 140150 | 1-1/2″ NPT | in | 1,25 | 2,75 | 4,63 | 2,25 | 1,38 | 1,38 | 2,5 | 1,25 | 0,86 | 1,73 | 0,25 | 1,44 | 0,06 | 1,88 | 0,28 | 3/8″ NPT |
| mm | 32 | 70 | 118 | 57 | 35 | 35 | 64 | 32 | 22 | 44 | 6 | 37 | 2 | 48 | 7 | ||||
| 141200, 141200-316 | 140200 | 2″ NPT | in | 1,75 | 3,25 | 4,63 | 2,25 | 1,38 | 1,38 | 3 | 1,5 | 1,17 | 2,34 | 0,28 | 1,48 | 0,06 | 2,13 | 0,28 | 3/8″ NPT |
| mm | 44 | 83 | 118 | 57 | 35 | 35 | 76 | 38 | 30 | 59 | 7 | 38 | 2 | 54 | 7 | ||||
| 141250, 141250-316 | 140250 | 2-1/2″ NPT | in | 2,25 | 3,75 | 5,38 | 2,56 | 1,81 | 1,69 | 3 | 1,50 | 1 | 2 | 0,31 | 1,44 | 0,06 | 2,38 | 0,28 | 3/8″ NPT |
| mm | 57 | 95 | 137 | 65 | 46 | 43 | 76 | 38 | 25 | 51 | 8 | 37 | 2 | 60 | 7 | ||||
| 141300, 141300-316 | 140300 | 3″ NPT | in | 2,75 | 4,25 | 5,67 | 2,75 | 1,81 | 1,75 | 3,25 | 1,63 | 1,20 | 2,41 | 0,41 | 1,44 | 0,06 | 2,63 | 0,28 | 1/2″ NPT |
| mm | 70 | 108 | 144 | 70 | 46 | 45 | 83 | 41 | 31 | 61 | 10 | 37 | 2 | 67 | 7 |
BSP-Druckluft-Anschluss erhältlich – bitte wenden Sie sich an uns.
| Einlass/Auslass Gewindegröße | Aluminium Line Vac mit Schraubgewinde Modell | Edelstahl Line Vac Typ 303 mit Schraubgewinde Modell | Edelstahl Line Vac Typ 316 mit Schraubgewinde Modell | Edelstahl Hochtemperatur Line Vac mit Schraubgewinde Typ 303 Modell | Edelstahl Hochtemperatur Line Vac mit Schraubgewinde Typ 316 Modell |
|---|---|---|---|---|---|
| 3/8″ NPT | 140038 | 141038 | 141038-316 | N/A | N/A |
| 1/2″ NPT | 140050 | 141050 | 141050-316 | N/A | N/A |
| 3/4″ NPT | 140075 | 141075 | 141075-316 | HT141075 | HT141075-316 |
| 1″ NPT | 140100 | 141100 | 141100-316 | HT141100 | HT141100-316 |
| 1-1/4″ NPT | 140125 | 141125 | 141125-316 | HT141125 | HT141125-316 |
| 1-1/2″ NPT | 140150 | 141150 | 141150-316 | HT141150 | HT141150-316 |
| 2″ NPT | 140200 | 141200 | 141200-316 | HT141200 | HT141200-316 |
| 2-1/2″ NPT | 140250 | 141250 | 141250-316 | HT141250 | HT141250-316 |
| 3″ NPT | 140300 | 141300 | 141300-316 | HT141300 | HT141300-316 |
Auch unsere Hochleistungs-Druckluftförderer sind mit einem Schraubgewinde erhältlich:
| Modell | Beschreibung |
|---|---|
| 151075 | 3/4″ (19 mm) Heavy Duty Threaded Line Vac |
| 151100 | 1″ (25 mm) Heavy Duty Threaded Line Vac |
| 151125 | 1-1/4″ (32 mm) Heavy Duty Threaded Line Vac |
| 151150 | 1-1/2″ (38 mm) Heavy Duty Threaded Line Vac |
| 151200 | 2″ (51 mm) Heavy Duty Threaded Line Vac |
| 151250 | 2-1/2″ (64 mm) Heavy Duty Threaded Line Vac |
| 151300 | 3″ (76 mm) Heavy Duty Threaded Line Vac |
| Modell | Beschreibung |
|---|---|
| 6850 | Fassabdeckung (Drum Cover), Textil (0,1 µ) passend für 112- bzw. 205 Liter Fass, bei Anwendung mit Line Vac bis max. Line Vac Größe 3″ |
| 6994 | Befestigungswinkel für 3/8″ (10 mm) und 1/2″ (13 mm) Line Vac-Typen |
| 6995 | Befestigungswinkel für 3/4″ und 1″ Threaded Line Vac-Typen (19 mm, 25 mm) |
| 6996 | Befestigungswinkel für 1-1/4″ and 1-1/2″ Threaded Line Vac-Typen (32 mm, 38 mm) |
| 6997 | Befestigungswinkel für 2″ Threaded Line Vac-Typen (51 mm) |
| 6998 | Befestigungswinkel für 3″ (76 mm) Line Vac-Typen |
| xxxx | Passende Filter und Wartungseinheiten finden Sie hier. |
FAQ’s
Ja, es ist möglich mit dem Vakuumförderer Pulver zu befördern. Allerdings ist es empfehlenswert einen Zyklonfilter oder einen Abscheider am Auslauf des Vakuumförderers (Line Vacs) anzubringen, um das Pulver vom Luftstrom zu trennen.
Wir beraten Sie gern für die optimale Auswahl und Anordnung der Komponenten entsprechend Ihren Anforderungen. Kontaktieren Sie uns.
Nein, unser Vakuumförderer ist nicht für das Fördern von Flüssigkeiten gedacht. Zwar wird eine bestimmte Menge an Flüssigkeit angesaugt, diese vermischt sich allerdings mit der Luft und am Ende der Förderstrecke wird ein Nebel an zerstäubter Flüssigkeit austreten.
