Line Vac – Vakuumförderer ohne bewegliche Teile zur Förderung von Teilen, Materialien, Schüttgut und Abfall
Was ist der Vakuumförderer Line Vac?
Der mit Druckluft betriebene Vakuumförderer lässt sich an einen Standardschlauch bzw. ein Standardrohr anschließen, so dass ein kraftvoller Linear-Förderer entsteht. Das kompakte Design umfasst große Durchlassdurchmesser für höchste Durchlaufleistung. Elf Vakuum Förderer Größen in Aluminium und zehn in Edelstahl eignen sich für eine breitgefächerte Auswahl an Transportanwendungen.
Warum ein Line Vac?
Der Vakuumförderer (Line Vac) wird auch Saugförderer oder Druckluftförderer genannt. Er eignet sich ideal für die Förderung von Materialien und Schüttgut über weite Entfernungen.
Eine kleine Menge Druckluft wird durch speziell geformte Düsen eingespeist, wodurch an einem Ende des Förderschlauchs ein Vakuum entsteht und am anderen Ende ein starker, unmittelbarer Auslassstrom.
Der Materialfluss lässt sich leicht über einen Druckregler steuern, eine optionale Halterung ermöglicht die einfache Montage.
Das Fehlen von beweglichen Teilen und Elektrizität gewährleistet einen wartungsfreien Betrieb.
Ein Vakuumförderer bietet eine schnelle und preisgünstige Art der Förderung für folgende Produkte (Auswahl):
- Kunststoffpellets
- Papierschnitzel
- Textilien
- Festkörper in großen Mengen
- Nahrungsmittelprodukte
- Späne
- Pillen / Tabletten
- Kleinteile
- Holzspäne
- Sägemehl
- Granulate
- Schüttgut
Auf unserer Überblicksseite finden Sie verschiedene Vakuumförderer Varianten, die für die pneumatische Förderung eingesetzt werden können.

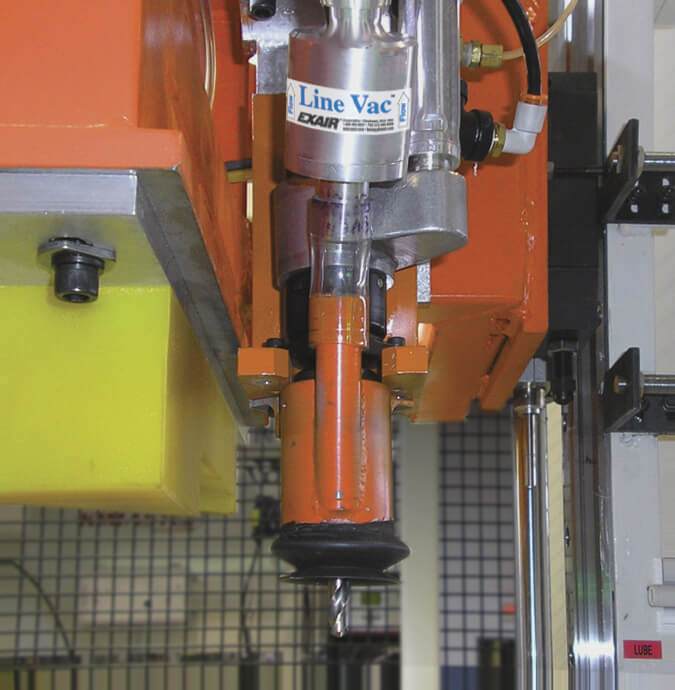

Ein Vakuumförderer, Modell 6080 3/4″ (19mm), saugt Plastikspäne direkt nach dem Bohren ab.
Das Line Vac, Modell 6083 1-1/2″ (38mm), transportiert Kunststoffgranulat zum Fülltrichter an einer Strangpresse.
Außerdem zeigt die folgende Tabelle einen Vergleich der Förderleistung unserer verschiedenen Vakuumförderer Light Duty Line Vac, Standard Line Vac und Heavy Duty Line Vac. Dafür wurde das 2″-Modell (51 mm) jeden Typs für die Förderung des gleichen Materials über verschiedene Distanzen herangezogen.
| Vergleich der Förderleistung mit Steinsalz | ||
|---|---|---|
| Förderstrecke | 30,5 m (100 Feet) | 61 m (200 Feet) |
| Light Duty Line Vac (Modell 130200 2″ (51mm)) | 75,3 kg/Std. | N/A |
| Line Vac (Modell 6084 2″ (51 mm)) | 151,5 kg/Std. | 38,6 kg/Std. |
| Heavy Duty Line Vac (Modell 150200 2″ (51mm)) | 237,7 kg/Std. | 90,7 kg/Std. |
Horizontalförderung geprüft bei 5,5 Bar
Produktvideos Line Vac Vakuumförderer
(in englisch)
Line Vac Übersicht
Line Vac Modelle und Anwendungsbeispiele
Installation eines Line Vac
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Zur Verarbeitung Ihrer personenbezogenen Daten durch YouTube und die entsprechenden Widerspruchsmöglichkeiten finden Sie weitere Informationen hier: YouTube: https://policies.google.com/privacy?gl=DE&hl=en
Mehr InformationenDer druckluftbetriebene Line Vac von EXAIR wird durch Anschluss an einen Standardschlauch oder ein Standardrohr zu einem kraftvollen Linearförderer. Das kompakte Design weist große Durchlassdurchmesser für maximale Durchsatzleistungen auf. Elf Größen in Aluminium und zehn Größen in Edelstahl eignen sich für eine große Auswahl an Transportanwendungen.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Zur Verarbeitung Ihrer personenbezogenen Daten durch YouTube und die entsprechenden Widerspruchsmöglichkeiten finden Sie weitere Informationen hier: YouTube: https://policies.google.com/privacy?gl=DE&hl=en
Mehr InformationenDie neue Fassabdeckung Drum Cover Modell 6850 in der Anwendung.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Zur Verarbeitung Ihrer personenbezogenen Daten durch YouTube und die entsprechenden Widerspruchsmöglichkeiten finden Sie weitere Informationen hier: YouTube: https://policies.google.com/privacy?gl=DE&hl=en
Mehr InformationenKaffeebohnen mit dem LineVac fördern.
 Mit dem Modell Line Vac 6084 (51mm) werden Papierschnitzel zu einer Abfalltonne transportiert. |
Leistungsdaten
| 5,5 BAR | Luftverbrauch | Vakuum | |
|---|---|---|---|
| Modell | l/min | “H2O | kPa |
| 6058, 6078 | 158 | -120 | -29,9 |
| 6059, 6079 | 198 | -100 | -24,9 |
| 6060, 6060-316, HT6060, HT6060-316, 6080 | 303 | -72 | -18 |
| 6061, 6061-316,HT6061, HT6061-316, 6081 | 416 | -42 | -11 |
| 6062, 6062-316, HT6062, HT6062-316, 6082 | 733 | -42 | -11 |
| 6063, 6063-316, HT6063, HT6063-316, 6083 | 934 | -36.8 | -9 |
| 6064, 6064-316, HT6064, HT6064-316, 6084 | 1274 | -28,5 | -7 |
| 6065, 6065-316, HT6065, HT6065-316, 6085 | 1656 | -23,5 | -6 |
| 6066, 6066-316, HT6066, HT6066-316, 6086 | 1939 | -14,7 | -4 |
| 6067, 6087 | 2690 | -13,6 | -3,4 |
| 6088 | 3625 | -10,5 | -2,6 |
Sprechen Sie uns gerne an wenn Sie eine Übersicht über die verschiedenen getesteten Fördermengen und Fördermaterialien der Line Vacs benötigen. Uns liegen hierfür umfangreiche Daten vor, wir stellen Ihnen hierzu gerne eine Tabelle und weitere Informationen bereit.
Unsere Line Vacs der Größe 1,5 Zoll fördern bei einem Eingangsdruck von 5,5 bar z.B. eine PET-Granulatmenge von 3 bis 4 kg pro Minute vertikal.

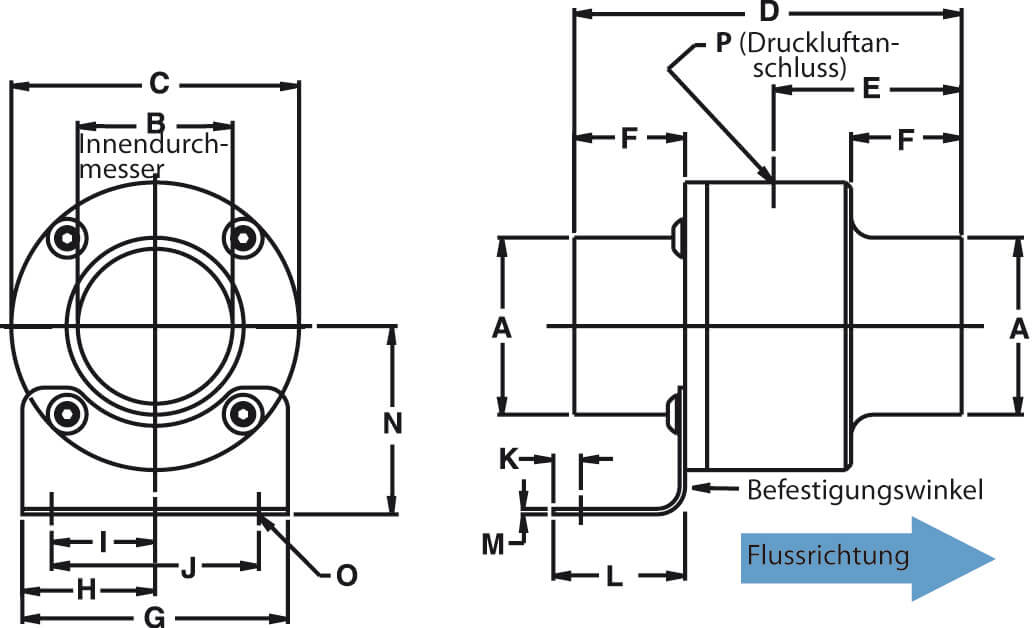

| Edelstahl Modell | Alu Mod. | UOM | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6058, 6058-316 | 6078 | in | 0,38 | 0,19 | 1 | 2,18 | 1 | 0,63 | 1,25 | 0,62 | 0,41 | 0,82 | 0,17 | 1,13 | 0,06 | 1,07 | 0,18 | 1/8″ NPT |
| mm | 10 | 5 | 25 | 55 | 25 | 16 | 32 | 16 | 10 | 21 | 4 | 29 | 2 | 27 | 5 | |||
| 6059, 6059-316 | 6079 | in | 0,5 | 0,31 | 1,25 | 2,62 | 1,23 | 0,75 | 1,25 | 0,63 | 0,34 | 0,68 | 0,13 | 1 | 0,06 | 1,18 | 0,16 | 1/8″ NPT |
| mm | 13 | 8 | 32 | 66 | 31 | 19 | 32 | 16 | 9 | 17 | 3 | 25 | 2 | 30 | 4 | |||
| 6060, 6060-316, HT6060, HT6060-316 | 6080 | in | 0,75 | 0,50 | 1,88 | 3,88 | 1,88 | 1 | 2 | 1 | 0,76 | 1,52 | 0,25 | 1,38 | 0,06 | 1,44 | 0,20 | 1/4″ NPT |
| mm | 19 | 13 | 48 | 99 | 48 | 25 | 51 | 25 | 19 | 39 | 6 | 35 | 2 | 37 | 5 | |||
| 6061, 6061-316, HT6061, HT6061-316 | 6081 | in | 1 | 0,75 | 2,13 | 3,88 | 1,88 | 1 | 2 | 1 | 0,65 | 1,3 | 0,26 | 1,32 | 0,06 | 1,56 | 0,20 | 1/4″ NPT |
| mm | 25 | 19 | 54 | 99 | 48 | 25 | 51 | 25 | 17 | 33 | 7 | 34 | 2 | 40 | 5 | |||
| 6062, 6062-316, HT6062, HT6062-316 | 6082 | in | 1,25 | 1 | 2,38 | 3,88 | 1,88 | 1 | 2,5 | 1.25 | 1 | 2 | 0,31 | 1,61 | 0,06 | 1,68 | 0,28 | 1/4″ NPT |
| mm | 32 | 25 | 61 | 99 | 48 | 25 | 64 | 32 | 25 | 51 | 8 | 41 | 2 | 43 | 7 | |||
| 6063, 6063-316, HT6063, HT6063-316 | 6083 | in | 1,5 | 1,25 | 2,75 | 4,38 | 2,13 | 1,25 | 2,5 | 1,25 | 0,86 | 1,73 | 0,25 | 1,44 | 0,06 | 1,88 | 0,28 | 3/8 NPT |
| mm | 38 | 32 | 70 | 111 | 54 | 32 | 64 | 32 | 22 | 44 | 6 | 37 | 2 | 48 | 7 | |||
| 6064, 6064-316, HT6064, HT6064-316 | 6084 | in | 2 | 1,75 | 3,25 | 4,38 | 2,13 | 1,25 | 3 | 1,5 | 1,17 | 2,34 | 0,28 | 1,48 | 0,06 | 2,13 | 0,28 | 3/8″ NPT |
| mm | 51 | 45 | 83 | 111 | 54 | 32 | 76 | 38 | 30 | 59 | 7 | 38 | 2 | 54 | 7 | |||
| 6065, 6065-316, HT6065, HT6065-316 | 6085 | in | 2.5 | 2.25 | 3.75 | 4.38 | 2.13 | 1.25 | 3 | 1.5 | 1 | 2 | .31 | 1.44 | .06 | 2.38 | .28 | 3/8″ NPT |
| mm | 64 | 57 | 95 | 111 | 54 | 32 | 76 | 38 | 25 | 51 | 8 | 37 | 2 | 60 | 7 | |||
| 6066, 6066-316, HT6066, HT6066-316 | 6086 | in | 3 | 2.75 | 4.25 | 5.63 | 2.75 | 1.75 | 3.25 | 1.63 | 1.20 | 2.41 | .41 | 1.44 | .06 | 2.63 | .28 | 1/2″ NPT |
| mm | 76 | 70 | 108 | 143 | 70 | 45 | 83 | 41 | 31 | 61 | 10 | 37 | 2 | 67 | 7 | |||
| 6067 | 6087 | in | 4 | 3,75 | 5,25 | 5,63 | 2,75 | 1,75 | 3,25 | 1,63 | 1,34 | 2,7 | 0,31 | 1,59 | 0,06 | 3,13 | 0,28 | 1/2″ NPT |
| mm | 102 | 95 | 133 | 143 | 70 | 45 | 83 | 41 | 34 | 69 | 8 | 40 | 2 | 80 | 7 | |||
| N/A | 6088 | in | 5 | 4,75 | 6,25 | 5,63 | 2,75 | 1,75 | 4,13 | 2,06 | 0,70 | 3,47 | 0,33 | 1,52 | 0,06 | 3,63 | 0,28 | 1/2″ NPT |
| mm | 127 | 121 | 159 | 143 | 70 | 45 | 105 | 52 | 43 | 88 | 8 | 39 | 2 | 92 | 7 |
Auswahl des richtigen Modells
Vakuumförderer von Exair sind in vielen Größen erhältlich, damit sie zu Ihrer Anwendung passen. Einige Auswahlkriterien für das richtige Modell sind:
- Durchmesser der Teile, die gefördert werden sollen
- Durchmesser des Schlauchs oder der Rohrleitung
- Menge (Gewicht oder Volumen)
- Edelstahl (Typ 303 und 316) oder Aluminium
Das Aluminium-Modell ist die wirtschaftliche Wahl für universelle Förderzwecke. Unser Standard Edelstahl-Modell (Typ 303) bietet eine gute Korrosionsbeständigkeit und ist ideal für die Lebensmittelindustrie sowie für aggressive und korrosive Anwendungen. Für kritische Applikationen inklusive bestimmter Lebensmittel und pharmazeutischer Produkte treffen Sie mit dem Edelstahl Modell, Typ 316, eine exzellente Wahl.
Die Hochtemperaturbeständige Line Vac-Modelle können Temperaturen bis zu 482°C (900°F) widerstehen. Häufig eingesetzt zur Entnahme heißer Abgase halten diese hochtemperaturbeständigen Line Vacs dem Staudruck langer Rohre mit einer Vielzahl von Bögen stand. Der neue Hochleistungs-Line Vac bewegt große Materialmengen und ist verschleißfest.
Line Vac Vergleich
| Material Typ | Temperaturbereich | Korrosionsbeständig |
|---|---|---|
| Aluminum Line Vac | 135 °C (275 °F) | ausreichend |
| Edelstahl Line Vac (Type 303) | 204 °C (400 °F) | gut |
| Edelstahl Line Vac (Type 316) | 204 °C (400 °F) | ausgezeichnet |
| Hochtemperatur-Edelstahl Line Vac (Type 303) | 482 °C (900 °F) | gut |
| Hochtemperatur-Edelstahl Line Vac (Type 313) | 482 °C (900 °F) | ausgezeichnet |
| Heavy Duty Line Vac – hochfester Stahl, hartmetalllegiert | 204 °C (400 °F) | gut |
| Flansch Vakuumförderer | 204 °C (400 °F) | ausgezeichnet |
Line Vac Modelle
BSP -Gewinde erhältlich – bitte wenden Sie sich an uns.
Line Vacs sind in vielen Größen in Aluminium und Edelstahl erhältlich.
Wichtiger Hinweis zum Druckluftanschluss – bitte beachten
- Einige unserer Exair-Produkte haben als Lufteinlass ein amerikanisches Innengewinde (NPT). In diesem Fall bekommen Sie von uns einen kostenlosen Adapter (NPT auf BSP, gefertigt aus Edelstahl oder Messing).
- Andere Produkte werden direkt ab Werk mit BSP-Außengewinde gefertigt. Diese Teile brauchen dann natürlich keinen Adapter mehr.
- Alle unsere Produkte mit BSP-Anschluss (ob direkt gefräst oder mit Adapter) tragen zur Verdeutlichung das Kürzel BP am Anfang der Artikelnummer. Somit können Sie immer sicher sein, dass Sie ein zum europäischen Standard passendes Produkt erhalten.
| Einlass-/Auslassdurchmesser | Aluminium Line Vac Modell | Edelstahl Line Vac Typ 303 Modell | Edelstahl Line Vac Typ 316 Modell | Edelstahl Hochtemperatur Line Vac Typ 303 Modell | Edelstahl Hochtemperatur Line Vac Typ 316 Modell |
|---|---|---|---|---|---|
| 3/8″ (10 mm) | 6078, BP6078 | 6058, BP6058 | 6058-316, BP6058-316 | N/A | N/A |
| 1/2″ (13 mm) | 6079, BP6079 | 6059, BP6059 | 6059-316, BP6059-316 | N/A | N/A |
| 3/4″ (19 mm) | 6080, BP6080 | 6060, BP6060 | 6060-316, BP6060-316 | HT6060, BPHT6060 | HT6060-316, BPHT6060-316 |
| 1″ (25 mm) | 6081, BP6081 | 6061, BP6061 | 6061-316, BP6061-316 | HT6061, BPHT6061 | HT6061-316, BPHT6061-316 |
| 1-1/4″ (32 mm) | 6082, BP6082 | 6062, BP6062 | 6062-316, BP6062-316 | HT6062, BPHT6062 | HT6062-316, BPHT6062-316 |
| 1-1/2″ (38 mm) | 6083, BP6083 | 6063, BP6063 | 6063-316, BP6063-316 | HT6063, BPHT6063 | HT6063-316, BPHT6063-316 |
| 2″ (51 mm) | 6084, BP6084 | 6064, BP6064 | 6064-316, BP6064-316 | HT6064, BPHT6064 | HT6064-316, BPHT6064-316 |
| 2-1/2″ (64 mm) | 6085, BP6085 | 6065, BP6065 | 6065-316, BP6065-316 | HT6065, BPHT6065 | HT6065-316, BPHT6065-316 |
| 3″ (76 mm) | 6086, BP6086 | 6066, BP6066 | 6066-316, BP6066-316 | HT6066, BPHT6066 | HT6066-316, BPHT6066-316 |
| 4″ (102 mm) | 6087, BP6087 | 6067, BP6067 | N/A | N/A | N/A |
| 5″ (127 mm) | 6088, BP6088 | N/A | N/A | N/A | N/A |
| Modell | Beschreibung |
| 6850 | Fassabdeckung (Drum Cover), Textil (0,1 µ) passend für 112- bzw. 205 Liter Fass, bei Anwendung mit Line Vac bis max. Line Vac Größe 3″ |
| 6994 | Befestigungswinkel für 3/8″ (10mm) und 1/2″ (13mm) Line Vac-Typen |
| 6995 | Befestigungswinkel für 3/4″ (19mm) und 1″ (25mm) Line Vac-Typen |
| 6996 | Befestigungswinkel für 1-1/4″ (32mm) und 1-1/2″ (38mm) Line Vac-Typen |
| 6997 | Befestigungswinkel für 2″ (51mm) und 2-1/2″ (64mm) Line Vac-Typen |
| 6998 | Befestigungswinkel für 3″ (76mm) und 4″ (102mm) Line Vac-Typen |
| 6999 | Befestigungswinkel für 5″ (127mm) Line Vac-Typen |
| xxxx | Passende Filter und Wartungseinheiten finden Sie hier. |
| Schläuche sind in den Längen 10′ (3m), 20′ (6m), 30′ (9m), 40′ (12m) und 50′ (15m) erhältlich. Wählen Sie Schlauchmodellnummer (Durchmesser) und zeigen Sie die Länge mit einem Bindestrich an. Beispiel: Modell 6931-20 ist ein Schlauch mit 1″ Durchmesser, der 20′ (6m) lang ist. | |
| 6928- | Schlauch 3/8″ ID |
| 6929- | Schlauch 1/2″ ID |
| 6930- | Schlauch 3/4″ ID |
| 6931- | Schlauch 1″ ID |
| 6932- | Schlauch 1-1/4″ ID |
| 6933- | Schlauch 1-1/2″ ID |
| 6934- | Schlauch 2″ ID |
| 6935- | Schlauch 2-1/2″ ID |
| 6936- | Schlauch 3″ ID |
FAQ’s
Ja, es ist möglich mit dem Vakuumförderer Pulver zu befördern. Allerdings ist es empfehlenswert einen Zyklonfilter oder einen Abscheider am Auslauf des Vakuumförderers (Line Vacs) anzubringen, um das Pulver vom Luftstrom zu trennen.
Wir beraten Sie gern für die optimale Auswahl und Anordnung der Komponenten entsprechend Ihren Anforderungen. Kontaktieren Sie uns.
Nein, unser Vakuumförderer ist nicht für das Fördern von Flüssigkeiten gedacht. Zwar wird eine bestimmte Menge an Flüssigkeit angesaugt, diese vermischt sich allerdings mit der Luft und am Ende der Förderstrecke wird ein Nebel an zerstäubter Flüssigkeit austreten.
