Adjustable Air Amplifier™ – Regelbare Luftstromverstärker zur punktgenauen Einstellung des Luftstroms
Was sind Regelbare Luftstromverstärker?
Die Adjustable Air Amplifier (Regelbare Luftstromverstärker) besitzen ein gutes Verstärkungsverhältnis und sind sehr einfach in der Nutzung. Der Luftspalt ist unendlich verstellbar, so dass der Verbrauch und die Ausgangsströmung von einem „Hauch“ bis zu einem „Stoß“ reguliert werden können. Sie sind in Aluminium erhältlich oder in Edelstahl für die Nahrungsmittelindustrie, höhere Temperaturen (204°C) und korrosive Anwendungen. Ebenso sind Air Amplifier aus Edelstahl für hohe Temperaturen bis zu 374°C erhältlich. Bitte wenden Sie sich uns.
Egal ob Abblasen, Be- und Entlüften, Kühlen oder sogar Reinigen, der Luftverstärker kann optimal angepasst werden!
Die Kraft und die Strömung des Adjustable Air Amplifiers wird durch Drehung der Auslassöffnung (bei lockerem Rändelring) reguliert, wodurch sich der ständige Luftspalt öffnet oder schließt. Wenn die gewünschte Leistung erreicht ist, kann der Rändelring festgestellt werden, um die Strömung in dieser Einstellung zu halten. In den meisten Fällen ist ein Luftspalt von 0,05 mm bis 0,10 mm ideal.

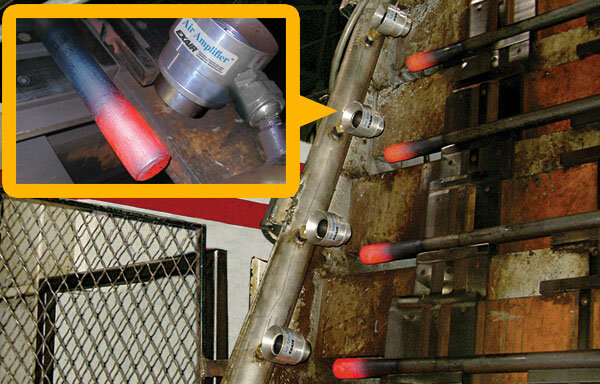

Modell 6042 2″ (51 mm) Adjustable Air Amplifier mit Drehgelenken kühlen induktiv erwärmte Wellen vor der Installation der Naben.
Eine Reihe von verstellbaren Air Amplifier trocknen und kühlen ein großes Gussteil nach der Heißwäsche.
Regelbare Luftverstärker und Blasdüsen (Adjustable Air Amplifier und High Velocity Jets) trocknen einen Motorblock vor dem Einbau
Einstellbare Luftstromverstärker werden im Luftkanalsystem eingesetzt, um saubere Luft für die Trocknung anzusaugen.
Adjustable Air Amplifier – Leistungsdaten bei 5,5 bar Eingansdruck und 0,05 mm Luftspalt
| Luftverbrauch | Luftstromverstärkung | Luftmenge am Austritt | Luftmenge beim Abstand von 152 mm | Geräuschpegel | |
|---|---|---|---|---|---|
| MODELL | l/min | Ratio | l/min | l/min | dBA |
| 6030SS 6040 |
252 | 10 | 2.520 | 7.560 | 78 |
| 6031SS 6041 |
365 | 16 | 5.833 | 17.500 | 81 |
| 6032SS 6042 |
608 | 20 | 12.176 | 36.529 | 82 |
| 6033SS 6043 |
997 | 22 | 21.917 | 65.780 | 83 |
| 6034SS 6044 |
1.416 | 24 | 33.980 | 101.941 | 84 |
(getestet mit einem justierten Luftspalt von 0,05 mm)
So ermitteln Sie beim einstellbaren Luftstromverstärker die Gesamt-Luftaustrittsmenge und den Luftverbrauch:
Gesamtluftdurchsatz: Aus den Leistungskurven (siehe oben) können Sie die gesamte Luftaustrittsmenge für jeden Adjustable Air Amplifier bei einem beliebigen Druck ablesen.
Beispiel: Ein Modell 6031 mit einem Druck von 4,1 bar (60 PSIG) hat eine Luftaustrittsmenge von 4.672 l/min.
Luftverbrauch: Teilen Sie die gesamte Luftaustrittsmenge durch das Verstärkungsverhältnis (abzulesen in der Tabelle oberhalb), um den Luftverbrauch für den jeweiligen Adjustable Air Amplifier bei beliebigem Druck zu bestimmen.
Im obigen Beispiel hat das Modell 6031 mit einem Druck von 4,1 bar (60 PSIG) eine Gesamtluftaustrittsmenge von 4.672 l/min. Teilt man diese Luftaustrittsmenge durch sein Verstärkungsverhältnis von 16 ergibt sich ein Luftverbrauch von 292 l/min.
Luftströmungsfeld
Luftstromverhalten
| MODELL | A | B | C | D | |
|---|---|---|---|---|---|
| 6030SS 6040 |
in | 1,50 | 2,40 | 4,20 | 6 |
| mm | 38 | 61 | 107 | 152 | |
| 6031SS 6041 |
in | 2 | 2,90 | 4,70 | 6,50 |
| mm | 51 | 74 | 119 | 165 | |
| 6032SS 6042 |
in | 2,50 | 3,40 | 5,20 | 7 |
| mm | 64 | 86 | 132 | 178 | |
| 6033SS 6043 |
in | 3,50 | 4,60 | 6,50 | 8 |
| mm | 89 | 117 | 165 | 203 | |
| 6034SS 6044 |
in | 5 | 5,80 | 7,40 | 9 |
| mm | 127 | 147 | 188 | 229 | |

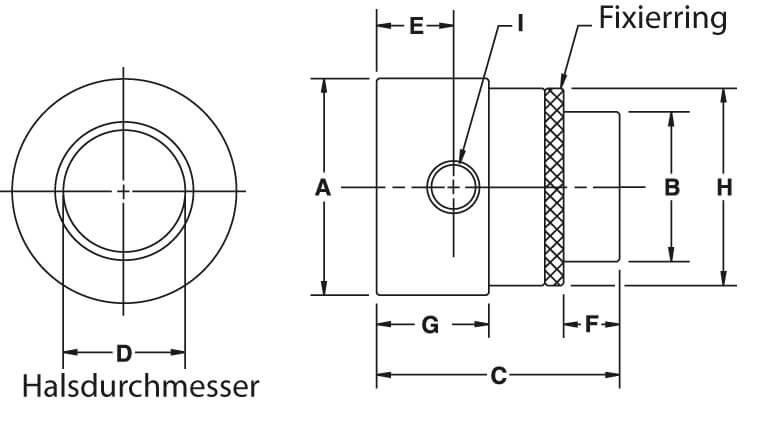

| Regelbare Luftstromverstärker Maße | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| MODELL | UOM | A | B | C | D | E | F | G | H | I |
| 6030SS 6040 |
in | 1,50 | 0,75 | 2,22 | 0,45 | 0,72 | 0,56 | 1,06 | 1,25 | 1/8″ NPT |
| mm | 38 | 19 | 57 | 11 | 18 | 14 | 27 | 32 | ||
| 6031SS 6041 |
in | 2 | 1,25 | 2,88 | 0,84 | 1 | 0,75 | 1,38 | 1,75 | 1/4″ NPT |
| mm | 51 | 32 | 73 | 21 | 25 | 19 | 35 | 44 | ||
| 6032SS 6042 |
in | 3,13 | 2 | 3,25 | 1,64 | 1,06 | 0,75 | 1,50 | 2,75 | 3/8″ NPT |
| mm | 79 | 51 | 83 | 42 | 27 | 19 | 38 | 70 | ||
| 6033SS 6043 |
in | 4 | 3 | 4,06 | 2,20 | 1,22 | 1,25 | 1,83 | 3,50 | 1/2″ NPT |
| mm | 102 | 76 | 103 | 56 | 31 | 32 | 46 | 89 | ||
| 6034SS 6044 |
in | 5 | 4 | 5 | 3,02 | 1,50 | 1,75 | 2,13 | 4,50 | 1/2″ NPT |
| mm | 127 | 102 | 127 | 77 | 38 | 44 | 54 | 114 | ||
| Beschreibung | Aluminium Adjustable Air Amplifier | Edelstahl – Adjustable Air Amplifier |
|---|---|---|
| 3/4″ (19 mm) | 6040 | 6030 |
| 1-1/4″ (32 mm) | 6041 | 6031 |
| 2″ (51 mm) | 6042 | 6032 |
| 3″ (76 mm) | 6043 | 6033 |
| 4″ (102 mm) | 6044 | 6034 |
| Modell | Beschreibung |
|---|---|
| 6850 | Fassabdeckung (Drum Cover), Textil (0,1 µ), passend für 112- bzw. 205 Liter Fass, bei Anwendung mit Luftstromverstärker |
| XXXX | Passende Filter und Wartungseinheiten finden Sie hier. |
EXAIR’s EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckluftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie dieseabschaltet, wenn kein Objekt vorhanden ist. Nähere Informationen erhalten Sie gerne auf Anfrage.
Besuchen Sie die EFC-Seite, um mehr Informationen zu erhalten.
