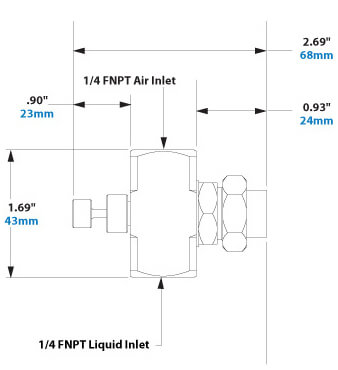

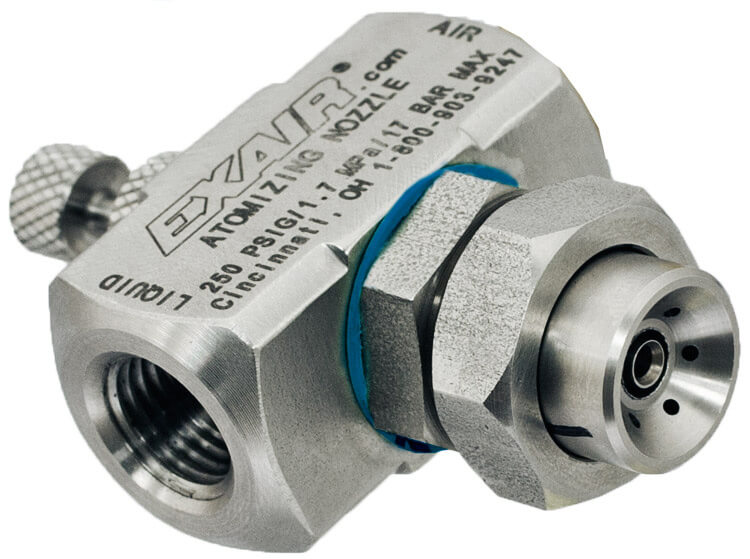

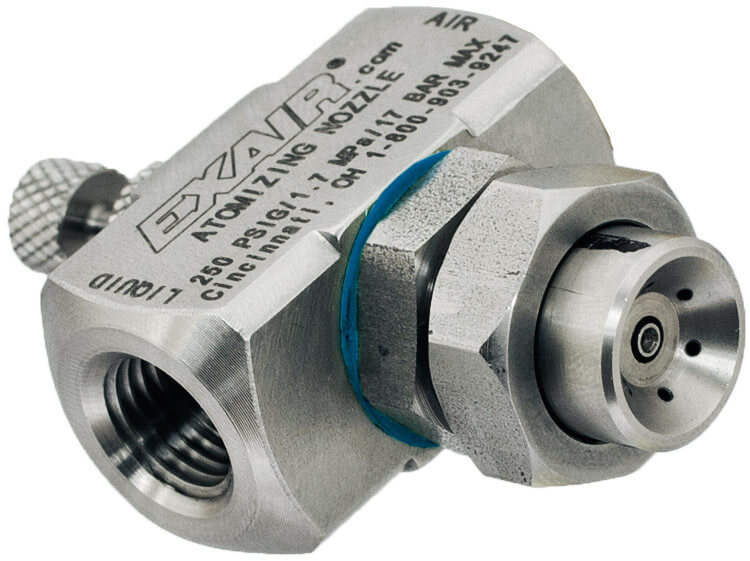

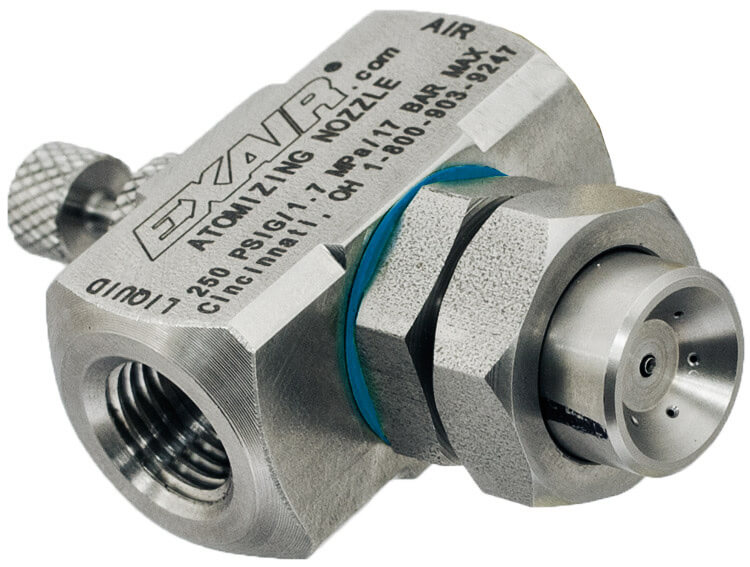

Modell ER1010SS, ER1020SS, ER1030SS, ER1040SS und ER1050SS – 1/4″ NPT/BSP

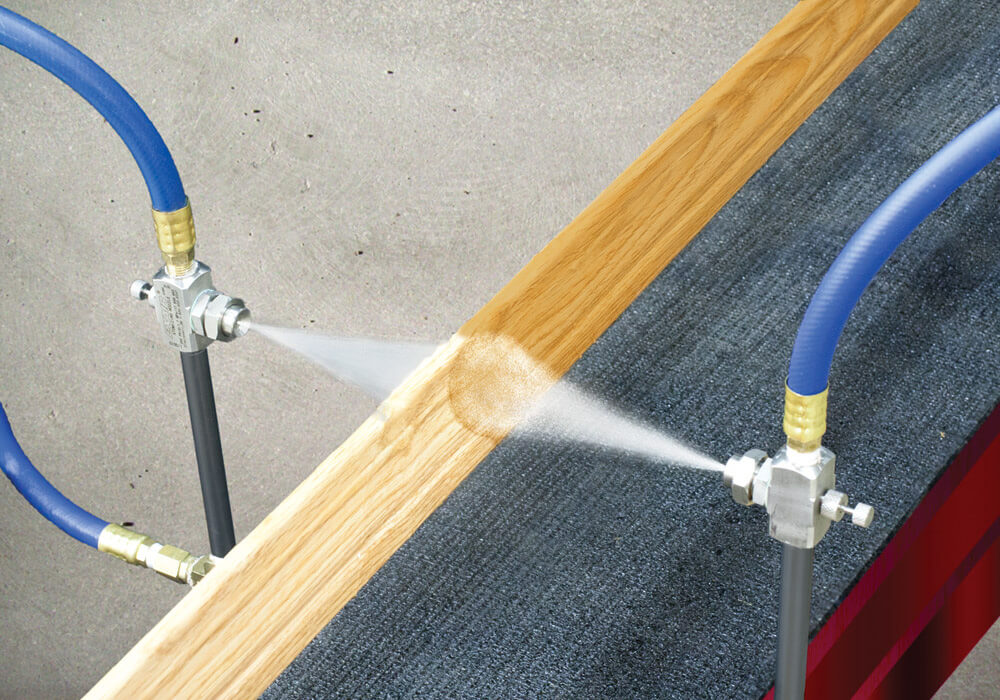

Außenmischende Zerstäuberdüsen mit rundem Spritzbild werden angewendet, wenn ein großes Flüssigkeitsvolumen auf einen bestimmten oder allgemeinen Bereich aufgetragen werden muss, hierfür ein Flachstrahlbild aber ungeeignet ist. Typische Anwendungen sind Punktbearbeitungen von Teilen, Beschichten unregelmäßig geformter Gegenstände oder Beschichten von Teilebehältern mit einer dicken Beschichtung. Außerdem sind diese Sprühdüsen für Bereiche mit starkem Staub- und Schwebeteilchenanfall geeignet. Bei außenmischenden Zerstäuberdüsen können Luft- und Flüssigkeitsstrom unabhängig voneinander gesteuert werden.
Für druckluftgespeiste Anwendungen mit unabhängiger Luft- und Flüssigkeitssteuerung.
Temperaturen:
Außenmischende Runddüsen sind für Temperaturen bis zu 204°C konzipiert.
Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

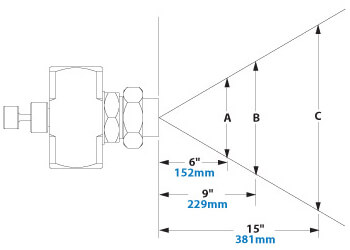

Sprühwinkel Abmessungen | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Modell | Druck | Breite | Max. Tief >m | |||||||||
Luft BAR | Flüssigkeit BAR | A | B | C | ||||||||
cm | cm | cm | ||||||||||
ER1010SS | 0.7 | 0.2 | 7.6 | 10.9 | 16.0 | 2.7 | ||||||
1.4 | 0.3 | 8.4 | 11.4 | 17.3 | 3.4 | |||||||
2.8 | 0.7 | 8.9 | 13.5 | 19.1 | 4.0 | |||||||
2.8 | 1.4 | 8.9 | 12.7 | 17.8 | 4.3 | |||||||
4.1 | 2.8 | 10.2 | 14.0 | 20.3 | 4.6 | |||||||
ER1020SS | 0.7 | 0.2 | 9.7 | 12.7 | 19.1 | 3.0 | ||||||
1.4 | 0.3 | 10.2 | 14.7 | 17.8 | 3.7 | |||||||
2.8 | 0.7 | 10.9 | 15.2 | 21.1 | 4.6 | |||||||
2.8 | 1.4 | 11.4 | 15.2 | 21.1 | 4.6 | |||||||
4.1 | 2.8 | 12.7 | 16.5 | 21.6 | 4.9 | |||||||
ER1030SS | 0.7 | 0.2 | 10.9 | 15.2 | 22.4 | 4.0 | ||||||
2.8 | 0.3 | 11.4 | 16.5 | 21.6 | 7.0 | |||||||
2.8 | 0.7 | 12.2 | 17.3 | 22.9 | 7.3 | |||||||
4.1 | 1.4 | 11.4 | 17.3 | 22.9 | 8.8 | |||||||
4.1 | 2.8 | 13.5 | 17.8 | 23.6 | 9.1 | |||||||
ER1040SS | 1.4 | 0.2 | 14.7 | 19.1 | 25.4 | 4.6 | ||||||
2.8 | 0.3 | 15.2 | 20.3 | 26.2 | 5.8 | |||||||
4.1 | 0.7 | 15.2 | 20.3 | 26.7 | 7.0 | |||||||
4.1 | 1.4 | 14.0 | 17.8 | 22.9 | 7.3 | |||||||
5.5 | 2.8 | 11.4 | 16.5 | 24.1 | 9.1 | |||||||
ER1050SS | 2.8 | 0.2 | 16.5 | 22.4 | 27.9 | 7.0 | ||||||
4.8 | 0.3 | 16.5 | 22.9 | 25.4 | 8.5 | |||||||
5.5 | 0.7 | 16.5 | 22.9 | 27.9 | 9.1 | |||||||
6.2 | 1.4 | 15.2 | 20.3 | 27.9 | 9.8 |
Luft und Flüssigkeiten Volumina
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch
0.2 BAR Flüssigkeit | 0.3 BAR Flüssigkeit | 0.7 BAR Flüssigkeit | |||||||
---|---|---|---|---|---|---|---|---|---|
Modell | Luftdruck BAR | l/h | l/min | Luftdruck BAR | l/h | l/min | Luftdruck BAR | l/h | l/min |
ER1010SS | 0.3 | 3.8 | 25.5 | 0.3 | 5.3 | 25.5 | 0.7 | 7.2 | 36.8 |
0.7 | 3.8 | 36.8 | 0.7 | 5.3 | 36.8 | 1.4 | 7.2 | 53.8 | |
1.4 | 3.8 | 53.8 | 2.1 | 5.3 | 68.0 | 2.8 | 7.2 | 85.0 | |
2.8 | 3.8 | 85.0 | 3.4 | 5.3 | 99.1 | 4.1 | 7.2 | 116 | |
ER1020SS | 0.4 | 9.5 | 25.5 | 0.7 | 12.1 | 36.8 | 0.7 | 16.3 | 36.8 |
0.7 | 9.5 | 36.8 | 1.4 | 12.1 | 51.0 | 1.4 | 16.3 | 53.8 | |
2.1 | 9.5 | 68.0 | 2.8 | 12.1 | 87.8 | 2.8 | 16.3 | 87.8 | |
3.4 | 9.5 | 102 | 4.1 | 12.1 | 116 | 4.1 | 16.3 | 116 | |
ER1030SS | 0.7 | 16.7 | 113 | 0.7 | 20.8 | 113 | 1.0 | 28.8 | 139 |
1.4 | 16.7 | 170 | 1.4 | 20.8 | 170 | 2.1 | 28.8 | 218 | |
2.8 | 16.7 | 269 | 2.8 | 20.8 | 269 | 3.4 | 28.8 | 317 | |
3.4 | 16.7 | 317 | 4.1 | 20.8 | 331 | 4.8 | 28.8 | 379 | |
ER1040SS | 1.0 | 37.9 | 139 | 1.4 | 51.1 | 170 | 2.1 | 71.2 | 218 |
2.1 | 37.9 | 218 | 2.1 | 51.1 | 218 | 2.8 | 71.2 | 269 | |
2.8 | 37.9 | 269 | 2.8 | 51.1 | 269 | 4.1 | 71.2 | 331 | |
3.4 | 37.9 | 317 | 4.1 | 51.1 | 331 | 5.5 | 71.2 | 433 | |
ER1050SS | 2.8 | 68.1 | 396 | 3.8 | 98.0 | 510 | 4.5 | 155 | 595 |
3.4 | 68.1 | 470 | 4.5 | 98.0 | 595 | 4.8 | 155 | 631 | |
4.1 | 68.1 | 558 | 4.8 | 98.0 | 631 | 5.5 | 155 | 716 | |
4.5 | 68.1 | 595 | 5.5 | 98.0 | 716 | 6.2 | 155 | 790 |
1.4 BAR Flüssigkeit | 2.8 BAR Flüssigkeit | |||||
---|---|---|---|---|---|---|
Modell | Luftdruck BAR | l/h | l/min | Luftdruck BAR | l/h | l/min |
ER1010SS | 1.4 | 10.2 | 53.8 | 1.4 | 14.4 | 53.8 |
2.8 | 10.2 | 85.0 | 2.8 | 14.4 | 85.0 | |
4.1 | 10.2 | 116 | 4.1 | 14.4 | 116 | |
6.2 | 10.2 | 161 | 6.2 | 14.4 | 161 | |
ER1020SS | 1.4 | 22.3 | 82.1 | 2.8 | 28.4 | 85.0 |
2.8 | 22.3 | 87.8 | 4.1 | 28.4 | 116 | |
4.1 | 22.3 | 116 | 5.5 | 28.4 | 150 | |
6.2 | 22.3 | 167 | 6.2 | 28.4 | 167 | |
ER1030SS | 2.1 | 41.6 | 218 | 2.8 | 53.0 | 269 |
2.8 | 41.6 | 269 | 3.4 | 53.0 | 317 | |
4.1 | 41.6 | 331 | 4.1 | 53.0 | 331 | |
5.5 | 41.6 | 433 | 5.5 | 53.0 | 433 | |
ER1040SS | 2.8 | 104 | 269 | 3.4 | 117 | 317 |
3.4 | 104 | 317 | 4.1 | 117 | 331 | |
4.1 | 104 | 331 | 4.8 | 117 | 379 | |
5.5 | 104 | 433 | 5.5 | 117 | 433 | |
ER1050SS | 5.5 | 227 | 716 | — | — | — |
6.2 | 227 | 790 | — | — | — |
