Flachstrahlzerstäuberdüse mit kleinem Austrittswinkel

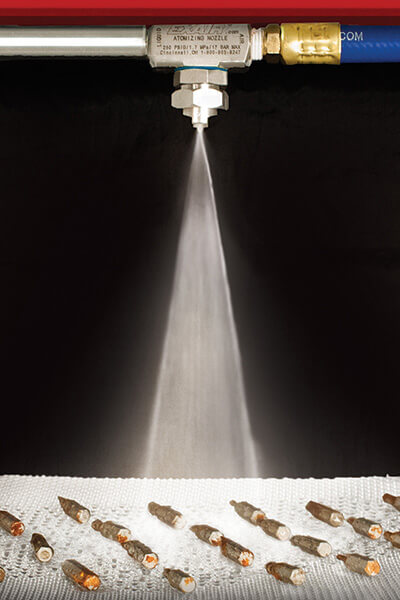

Eine Ausführung des Modells EF1020SS wird zur Befeuchtung einer Korrosionsprüfkammer verwendet.

Modell EF1010SS bis EF1040SS – 1/4” NPT/BSP
Modell EF5010SS – 1/2” NPT/BSP
Modell EF8010SS bis EF8050SS – 1/8” NPT/BSP

Außenmischende Flachstrahlzerstäuberdüsen mit kleinem Austrittswinkel sind ideal zum Auftragen von großen Flüssigkeitsvolumina auf einen konzentrierten Bereich. Bei außenmischenden Sprühdüsen können Luft- und Flüssigkeitsstrom unabhängig voneinander gesteuert werden. Außenmischende Flachstrahlzerstäuberdüsen mit kleinem Austrittswinkel eignen sich auch bestens für Anwendungen, bei welchen hochviskose Flüssigkeiten für dicke Beschichtungen auf einem schmalen Bereich aufzutragen sind, z.B. in Lackieranlagen.
Für druckluftgespeiste Anwendungen mit unabhängiger Luft- und Flüssigkeitssteuerung.

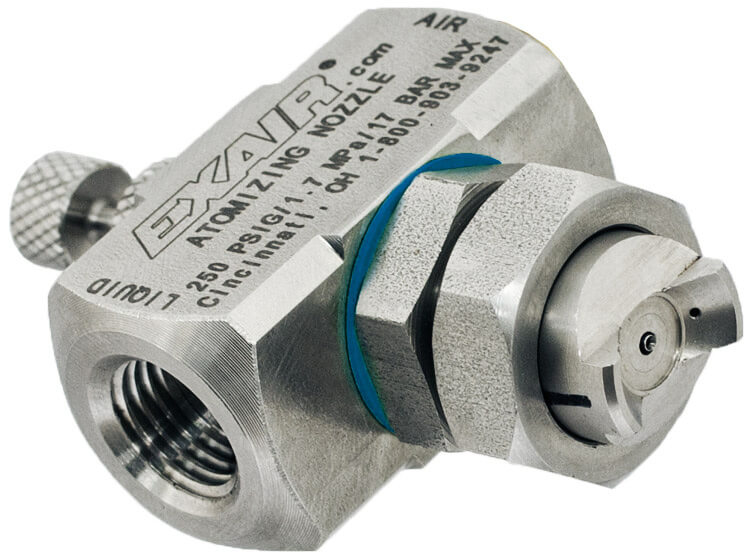

Außenmischende Flachstrahlzerstäuberdüse mit kleinem Austrittswinkel Modell EF1010SS

Modell: EF1010SS

1/4″ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Flachstrahlzerstäuberdüse mit kleinem Austrittswinkel Modell EF1020SS

Modell: EF1020SS

1/4″ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Flachstrahlzerstäuberdüse mit kleinem Austrittswinkel Modell EF1030SS

Modell: EF1030SS

1/4″ NPT/BSP
Material: Edelstahl, Typ 303

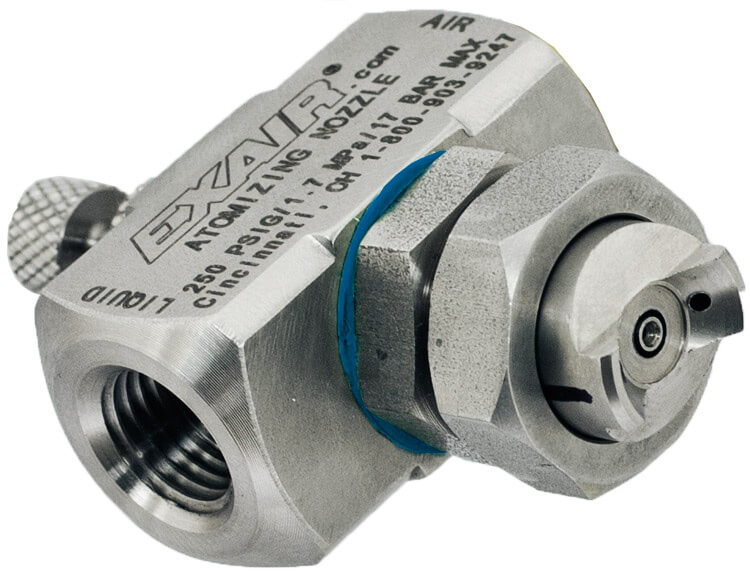

Außenmischende Flachstrahlzerstäuberdüse mit kleinem Austrittswinkel Modell EF1040SS

Modell: EF1040SS

1/4″ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Flachstrahlzerstäuberdüse mit kleinem Austrittswinkel Modell EF5010SS

Modell: EF5010SS

1/2″ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Zerstäuberdüse Atomizing Nozzle EF8010SS

Modell: EF8010SS

1/8″ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Zerstäuberdüse Atomizing Nozzle EF8020SS

Modell: EF8020SS

1/8″ NPT/BSP
Material: Edelstahl, Typ 303

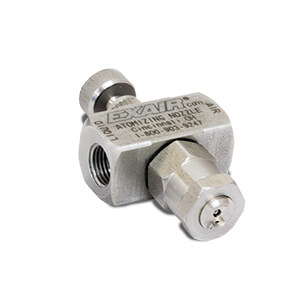

Außenmischende Zerstäuberdüse Atomizing Nozzle EF8030SS

Modell: EF8030SS

1/8″ NPT/BSP
Material: Edelstahl, Typ 303

Außenmischende Zerstäuberdüse Atomizing Nozzle EF8040SS

Modell: EF8040SS

1/8″ NPT/BSP
Material: Edelstahl, Typ 303

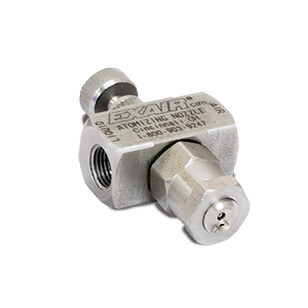

Außenmischende Zerstäuberdüse Atomizing Nozzle EF8050SS

Modell: EF8050SS

1/8″ NPT/BSP
Material: Edelstahl, Typ 303

Temperaturen:

Außenmischende Flachstrahldüsen mit kleinem Austrittswinkel sind für Temperaturen bis zu 204°C konzipiert.

Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

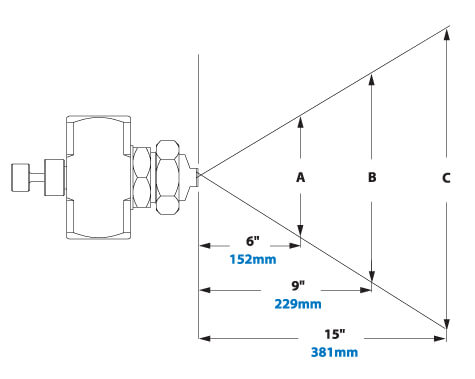

External Mix Narrow Angle Flat Fan Nozzle Airflow Pattern

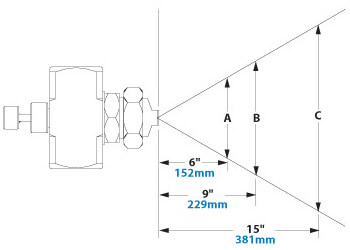

Sprühwinkel Abmessungen
Modell Druck Breite Max. Tiefe m
Luft BAR Flüssigkeit BAR A B C
cm cm cm
EF1010SS 0.3 0.2 10.2 14.7 24.1 1.8
1.7 0.3 14.0 20.3 25.4 3.7
1.7 1.4 16.5 24.1 33.0 4.0
3.4 1.4 16.0 23.6 30.5 4.9
5.2 2.8 16.5 24.1 33.0 5.5
EF1020SS 0.7 0.2 11.4 17.8 27.9 2.7
2.1 0.3 15.2 25.4 35.6 4.3
2.4 1.4 16.5 27.9 40.6 5.2
4.1 1.4 19.1 29.2 45.7 6.1
5.2 2.8 19.1 30.5 43.2 6.7
EF1030SS 0.7 0.2 15.2 22.9 30.5 3.7
2.4 0.3 17.3 22.9 30.5 6.1
2.8 0.7 17.8 25.4 33.0 7.0
4.1 1.4 17.8 27.9 35.6 8.5
5.2 2.8 17.8 27.9 35.6 9.1
EF1040SS 1.0 0.2 15.2 25.4 35.6 4.0
2.1 0.2 17.3 27.9 35.6 5.2
3.4 0.7 19.1 30.5 38.1 6.7
4.1 1.4 20.3 30.5 40.6 7.6
5.5 2.8 17.8 27.9 38.1 8.2

Luft und Flüssigkeiten Volumina

Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch

0.2 BAR Flüssigkeit 0.3 BAR Flüssigkeit 0.7 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
EF1010SS 0.3 3.8 22.7 0.7 5.3 28.3 1.0 7.2 36.8
0.7 3.8 28.3 1.4 5.3 42.5 1.7 7.2 51.0
1.4 3.8 42.5 2.1 5.3 56.6 2.8 7.2 70.8
2.8 3.8 70.8 3.4 5.3 82.1 4.1 7.2 96.3
EF1020SS 0.7 9.5 28.3 1.0 12.1 36.8 1.4 16.3 42.5
1.4 9.5 42.5 1.7 12.1 51.0 2.1 16.3 56.6
2.1 9.5 56.6 2.8 12.1 70.8 3.4 16.3 82.1
3.4 9.5 82.1 4.1 12.1 96.3 4.8 16.3 108
EF1030SS 0.7 16.7 99.1 1.4 20.8 150 1.7 28.8 173
1.4 16.7 150 2.1 20.8 195 2.4 28.8 215
2.1 16.7 195 2.8 20.8 238 3.4 28.8 283
3.4 16.7 283 4.1 20.8 326 4.8 28.8 360
EF1040SS 1.0 37.9 125 1.7 51.1 173 2.4 71.2 215
1.7 37.9 173 2.4 51.1 215 3.1 71.2 261
2.8 37.9 238 3.4 51.1 283 4.1 71.2 326
3.4 37.9 283 4.1 51.1 326 5.5 71.2 388
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch

1.4 BAR Flüssigkeit 2.8 BAR Flüssigkeit
Model Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
EF1010SS 1.7 10.2 51.0 3.1 14.4 76.5
2.8 10.2 70.8 4.1 14.4 96.3
4.1 10.2 96.3 5.2 14.4 116
6.2 10.2 133 6.5 14.4 144
EF1020SS 2.4 22.3 62.3 3.4 28.4 82.1
3.4 22.3 82.1 4.1 28.4 96.3
4.8 22.3 108 5.5 28.4 122
6.2 22.3 133 6.9 28.4 147
EF1030SS 2.8 41.6 238 3.4 53.0 283
3.4 41.6 283 4.1 53.0 326
4.8 41.6 360 5.5 53.0 388
6.2 41.6 419 6.5 53.0 428
EF1040SS 3.1 104 261 3.8 117 303
3.8 104 303 4.5 117 345
4.8 104 360 5.5 117 388
6.2 104 419 6.9 117 459

Temperaturen:

Außenmischende Flachstrahldüsen mit kleinem Austrittswinkel sind für Temperaturen bis zu 204°C konzipiert.

Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

External Mix Atomizing Nozzles
Sprühwinkel Abmessungen
Modell Druck Breite Max. Tiefe m
Luft BAR Flüssigkeit BAR A B C
cm cm cm
EF5010SS 2.4 0.2 38 47 56 7.6
3.4 0.3 38 48 58 9.4
4.8 0.7 38 51 64 10.1
6.2 1.0 380 51 64 10.7

Luft und Flüssigkeiten Volumina

Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch

0.2 BAR Flüssigkeit 0.3 BAR Flüssigkeit 0.5 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min Luftdruck >BAR l/h l/min
EF5010SS 2.1 534 854 2.8 704 1037 3.1 825 1130
2.4 534 961 3.1 704 1144 3.8 825 1331
1.2 534 1055 3.8 704 1342 4.1 825 1402
1.4 534 1155 4.1 704 1416 4.8 825 1609
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch

0.7 BAR Flüssigkeit 1.0 BAR Flüssigkeit
Model Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
EF5010SS 3.8 999 1314 5.5 1147 1586
4.1 999 1409 5.9 1147 1699
4.8 999 1496 6.2 1147 1739
5.5 999 1691 6.9 1147 1914

Temperaturen:

Außenmischende Flachstrahldüsen mit kleinem Austrittswinkel sind für Temperaturen bis zu 204°C konzipiert.

Klicken Sie hier (PDF) um die Ansicht für die Tropfengröße und den Sprühwinkel zu erhalten.

External Mix Atomizing Nozzles
Sprühwinkel Abmessungen
Modell Druck Breite Max. Tiefe m
Luft BAR Flüssigkeit BAR A B C
cm cm cm
EF8010SS 0.7 0.7 10 13 10 1.2
2.1 1.4 10 13 15 1.8
2.1 2.1 10 13 15 1.8
3.4 2.8 10 13 20 2.4
EF8020SS 0.7 0.7 8 11 10 1.2
2.1 1.4 8 11 15 1.8
2.1 2.1 8 11 18 2.1
3.4 2.8 8 11 20 2.4
EF8030SS 0.7 0.7 10 13 13 1.5
2.1 1.4 10 13 18 2.1
2.1 2.1 10 13 20 2.4
3.4 2.8 10 13 23 2.7
EF8040SS 1.4 0.7 14 18 18 2.1
2.1 1.4 14 18 23 2.7
2.8 2.1 14 18 25 3.0
3.4 2.8 14 18 28 3.4
EF8050SS 2.1 0.7 18 23 23 2.7
2.8 1.4 18 23 25 3.0
4.8 2.8 18 23 30 3.7
—  — — — — —

Luft und Flüssigkeiten Volumina

Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch

0.7 BAR Flüssigkeit 1.4 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
EF8010SS 0.7 4.6 34 0.7 6.2 34
2.1 4.6 64.8 2.1 6.2 64.8
3.4 4.6 96.5 3.4 6.2 96.5
— 4.6 — — 6.2 —
EF8020SS 0.7 7.6 34 0.7 9.7 34
2.1 7.6 64.8 2.1 9.7 64.8
3.4 7.6 96.5 3.4 9.7 96.5
— 7.6 — — 9.7 —
EF8030SS 0.7 16.9 34 0.7 21.2 34
2.1 16.9 64.8 2.1 21.2 64.8
3.4 16.9 96.5 3.4 21.2 96.5
— 16.9 — — 21.2 —
EF8040SS 1.4 32.8 55.2 1.4 40.7 55.2
2.1 32.8 70.8 2.1 40.7 70.8
2.8 32.8 88.6 2.8 40.7 88.6
3.4 32.8 104.2 3.4 40.7 104.2
EF8050SS 2.1 47.7 64.5 2.1 62.8 64.5
2.8 47.7 80.4 2.8 62.8 80.4
4.1 47.7 109.6 4.1 62.8 109.6
4.8 47.7 126 4.8 62.8 126
Legende: Luftdruck/ Eingangsdruck, l/h = Liter pro Stunde versprühte Flüssigkeit, l/min = Standard Liter pro Minute Druckluftverbrauch

2.1 BAR Flüssigkeit 2.8 BAR Flüssigkeit
Modell Luftdruck BAR l/h l/min Luftdruck BAR l/h l/min
EF8010SS 0.7 6.9 34 0.7 7.6 34
2.1 6.9 64.8 2.1 7.6 64.8
3.4 6.9 96.5 3.4 7.6 96.5
— 6.9 — — 7.6 —
EF8020SS 0.7 10.1 34 0.7 11.1 34
2.1 10.1 64.8 2.1 11.1 64.8
3.4 10.1 96.5 3.4 11.1 96.5
— 10.1 — — 11.1 —
EF8030SS 0.7 23.8 34 0.7 29 34
2.1 23.8 64.8 2.1 29 64.8
3.4 23.8 96.5 3.4 29 96.5
— 23.8 — — 29 —
EF8040SS 1.4 49.2 55.2 1.4 54.6 55.2
2.1 49.2 70.8 2.1 54.6 70.8
2.8 49.2 88.6 2.8 54.6 88.6
3.4 49.2 104.2 3.4 54.6 104.2
EF8050SS 2.1 76.4 64.5 2.1 94.6 64.5
2.8 76.4 80.4 2.8 94.6 80.4
4.1 76.4 109.6 4.1 94.6 110
4.8 76.4 126 4.8 94.6 126

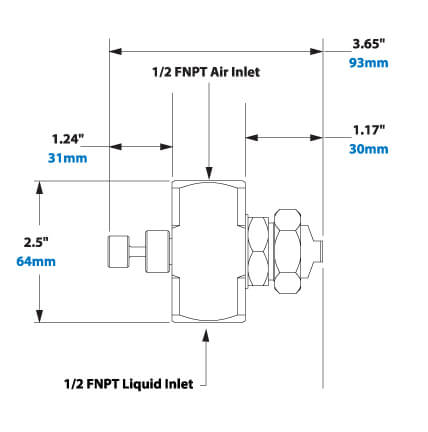

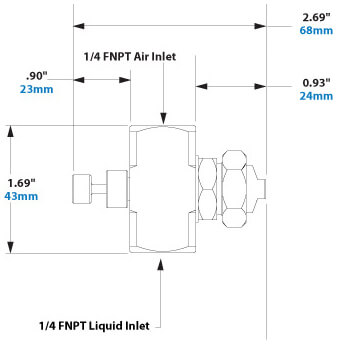

External Mix Narrow Angle Flat Fan Nozzle Dimensions
External Mix Atomizing Nozzles

» 1/4″ und 1/2″ Zerstäuberdüsen (PDF)
» 1/8″ Zerstäuberdüsen (PDF)

Katalog

» Eputec Katalog Kapitel: Zerstäuberdüsen (PDF ~7,7 MB)
