4K-Kamera für Werkzeugmaschinen
4K-Kamera für Werkzeugmaschinen Steuerrechner

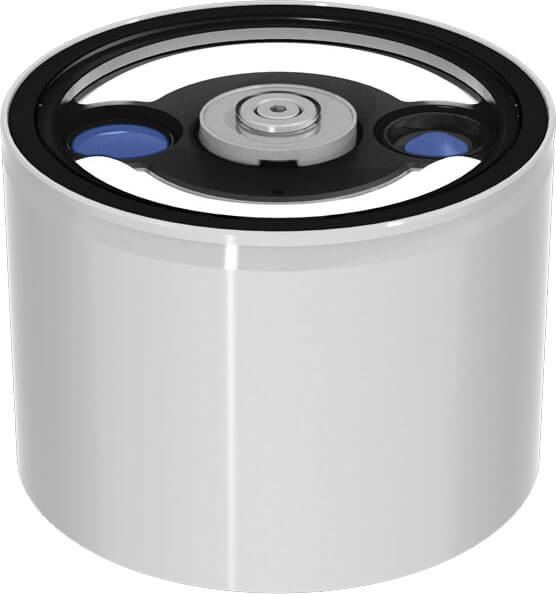

Die Kameralösung für klare Bilder aus dem Inneren Ihrer Werkzeugmaschinen. Durch die rotierende Sichtscheibe und die integrierte LED Beleuchtung liefert die Kamera auch bei härtesten Bedingungen dauerhaft deutliche Bilder aus dem Spindel- und Arbeitsraum von CNC-, Fräs-, Schleif- oder Drehmaschinen. Die Kamera kann direkt am Spindelstock oder im Arbeitsraum montiert werden. Sie liefert Aufnahmen mit bis zu 4k und 60fps, auch FullHD Übertragung ist möglich.

Der Kamerakopf hat dabei die Schutzklasse IP67. Er ist also hervorragend gegen Kühlschmierstoffe, Öle, Spänebeschuss und alle anderen Materialien geschützt. Selbst im Schadensfall sorgt eine Kapselung des Kamerakopfs im Inneren dafür, dass dieser geschützt bleibt. Dadurch bedingt ist der Fokus des Kamerakopfes ab Werk fest voreingestellt.

Sie können je nach gewünschtem Paket zwischen einem und zwei Kameraköpfen wählen.

Integrierter Steuerrechner

Der Steuerrechner ist mit einem HDMI Anschluss ausgestattet um schnell und einfach ein Bild aus dem Inneren Ihrer Werkzeugmaschine zu übertragen. An den Steuerrechner können bis zu 2 Kameramodule mit unterschiedlichen Fokuslagen angeschlossen werden. Die Steuerung erfolgt je nach Monitor per Touchgesten oder Maus.

Die Kamera streamt gleichzeitig direkt in Ihr Netzwerk. Dank eingebautem Webserver ist es plattformunabhängig möglich den Stream anzuschauen.

Die Unterstützung des RTSP-Protokolls ermöglicht die einfache Einbindung in Ihr bestehendes Überwachungssystem.

Zeichnen Sie Videos vom Maschineninneren Ihrer Werkzeugmaschinen auf USB-Speicher oder direkt ins Netzwerk auf.

Wartung und Reinigung in kürzester Zeit

In der Werkzeugmaschine herrschen raue Bedingungen. Die Scheibe benötigt trotz selbstreinigender Funktion eine gelegentliche Reinigung. Daher ist es notwendig schnellen und einfachen Zugriff auf die rotierende Scheibe zu haben.

Dank unserem patentierten Konzept, das Sie bereits von der rotierenden Sichtscheibe S3 kennen, können Sie die Scheibe in weniger als einer Minute durch Lösen einer einzigen Schraube tauschen.

Im Notfall, wenn beispielsweise die Scheibe von einem abgebrochenen Werkzeug getroffen wird, bleibt die Kamera selbst durch eine Schutzscheibe direkt vor dem Objektiv geschützt.

Unsere Komplettpakete mit 4k-Kamera und Steuerrechner

SINGLE Komplettpaket mit einem Kamerakopf und einem Objektiv, bestehend aus:

  • 1x Kamerakopf *
  • 1x Datenkabel *
  • 1x Steuerrechner

* Bitte wählen Sie einen Kamerakopf und Datenkabel aus und geben es bei der Anfrage oder Bestellung an.

DUAL Komplettpaket mit zwei Kameraköpfen mit jeweils einem Objektiv, bestehend aus:

  • 2x Kameraköpfen *
  • 2x Datenkabel *
  • 1x Steuerrechner

* Bitte wählen Sie einen Kamerakopf und Datenkabel aus und geben es bei der Anfrage oder Bestellung an.

Erhältliche Kameraköpfe

  • Fokus F1 für den Nahbereich (Spindelüberwachung): Schärfebereich 200 – 500 mm
  • Fokus F2 für den Fernbereich: Schärfebereich 500 – 3000 mm
  • Fokus F1+F2 für den Nah- und Fernbereich: Schärfebereich 200 – 500 bzw. 500 – 3000 mm

Eigenschaften der Kameraköpfe:

    • Weitwinkel mit Brennweite F3.9 und Blende f2.0. Der Öffnungswinkel beträgt diagonal 116° (horizontal 96° und vertikal 50°).
    • 3-fach HD-Zoom für Detailaufnahmen. Der Bildauschnitt lässt sich dabei einfach auf der kompletten Bildfläche verschieben.

Highlights der 4K-Kamera mit Steuerrechner

  • Geeignet für härteste Bedingungen in Werkzeugmaschinen
  • Dauerhaft klare Bilder dank rotierender Scheibe und LED Beleuchtung
  • Aufnahmen in 4k und FullHD mit 60fps
  • HDMI, Ethernet, Wi-Fi, RTSP-Stream
  • Flexible Ausrichtung und Lagesensor
  • Integriertes Online Update
  • Mehrsprachige Unterstützung
