Sie suchen Venturidüsen ohne bewegliche Teile zum Kühlen, Be- und Entlüften, Trocknen oder Reinigen?

Luftstromverstärker Venturidüsen

Unsere Super Air Amplifier besitzen das höchste Verstärkungsverhältnis und sind damit die effizientesten aller Luftstromverstärker.

Was sind Super Air Amplifier?

Luftstromverstärker oder auch Venturidüsen stellen eine einfache und kostengünstige Möglichkeit dar, um Gase wie z.B. Luft, Rauch und auch leichte Materialien zu bewegen oder abzusaugen. Deshalb werden sie zur Entlüftung, Abkühlung, Trocknung, Reinigung, Wärmeverteilung, Absaugung und  Ventilation eingesetzt.

Beim Super Air Amplifier (EXAIR Patent #5402938) ist eine spezielle Abstandsfolie (Shim) enthalten, um den Luftaustritts-Spalt fest einzustellen. Infolgedessen wird eine präzise Druckluftmenge in exakten Intervallen zum Zentrum des Luftverstärkers abgegeben. Die Luftstrahlen erzeugen eine konstante Ausströmung mit hoher Geschwindigkeit über die gesamte Querschnittsfläche.

Super Air Amplifier werden mit einem Luftschlitz von 0,08 mm geliefert, der für die meisten Anwendungen ideal ist. Die Strömung und die Kraft lassen sich erhöhen, indem Sie die Abstandsfolie durch eine dickere Folie von 0,15 mm oder 0,23 mm ersetzen. Dadurch können Sie den Luftstromverstärker optimal an Ihre Bedürfnisse anpassen. Hierbei ist es egal, ob es um das Abblasen, Kühlen oder den Transport von leichten Materialen beziehungsweise Gasen geht.

Modelle & Kits

Super-Air-Amplifier

Super Air Amplifier

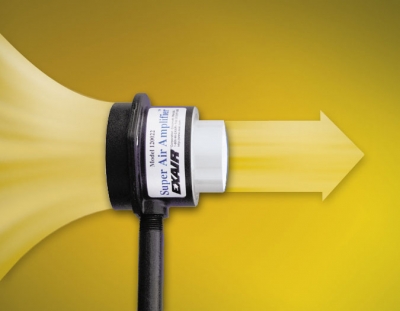

Mit einer kleinen Menge Druckluft als Energiequelle saugen Super Air Amplifier große Mengen an Umgebungsluft an und erzeugen so Auslassströme mit hohem Volumen und hoher Geschwindigkeit, um Luft umzuwälzen, Rauch, Dämpfe und leichte Materialien zu bewegen. Auch effektiv zum Kühlen, Reinigen und Trocknen von Teilen oder Prozessen.
Erhältlich mit Anschluss: 3/4″ (19 mm) – 1 1/4″ (32 mm) – 2″ (51 mm) – 4″ (102 mm) – 8″ (203 mm)

Super Air Amplifier Kit
Das Kit beinhaltet einen Super Air Amplifier, Shim Set, Filterseparator und Druckregler (mit Kupplung).

Super Air Amplifier Deluxe Kit
Das Kit beinhaltet einen Super Air Amplifier, EFC (Electronic Flow Control), Shim-Set, Filterseparator und Druckregler (mit Kupplung).

Super Air Amplifier Shim Set
Super Air Amplifier unter 8″ (203 mm) werden mit einem 0,003″ (0,08 mm) geschlitzten Luftspalt geliefert, der für die meisten Anwendungen ideal ist. Das Modell 120028 8″ (203 mm) Super Air Amplifier wird mit einem 0,009″ (0,23 mm) Luftspalt geliefert. Durchfluss und Kraft können erhöht werden, indem die Unterlegscheibe durch eine dickere 0,006″ (0,15 mm) oder 0,009″ (0,23 mm) Unterlegscheibe ersetzt wird.

Sondermodelle verfügbar!
Bitte wenden Sie sich an uns. Wir bieten Lösungen für Ihren speziellen Anwendungsfall.

Anwendungsbeispiele

Super Air Amplifiers blow off transmissions after machining

Eine Kombination aus den Modellen 120022 2″ (51mm) Super Air Amplifier und 1122 2″ Super Air Nozzles blasen Getriebe nach der maschinellen Bearbeitung ab.

Super Air Amplifiers dry parts

Modelle 120022 2″ Super Air Amplifier trocknen Kleinteile, während Sie auf einem Förderband weitertransportiert werden.

Super Air Amplifiers cool truck pistons

Modelle 120022 2″ (51mm) Super Air Amplifier kühlen LKW-Kolben vor der Messung.

Anwendungsvideos

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Weitere Produktinformationen

Super Air Amplifier Leistungsdaten bei 5,5 bar Eingangsdruck und mit 0,08 mm Shim

Luftverbrauch Luftstromverstärkung Luftmenge am Austritt Luftmenge beim Abstand von 152mm Geräuschpegel
MODELL l/min Ratio l/min l/min dBA
120020 173 12 2.066 6.198 69
120021 229 18 4.132 12.339 72
120022 439 22 9.650 28.951 72
120024 826 25 20.659 61.977 73
120028 3.396 25 84.900 254.700 88

So ermitteln Sie die gesamte Luftaustrittsmenge und den Luftverbrauch des Super Air Amplifiers:

Luftaustrittsmenge und Luftverbrauch Super Air Amplifier
Gesamtluftdurchsatz: Aus den Leistungskurven (siehe oben) können Sie die gesamte Luftaustrittsmenge für jeden Super Air Amplifier bei einem beliebigen Druck ablesen.

Beispiel: Ein Modell 120021 mit einem Druck von 4,1 bar (60 PSIG) hat eine Luftaustrittsmenge von 3.398 l/min.

Luftverbrauch: Teilen Sie die gesamte Luftaustrittsmenge durch das Verstärkungsverhältnis (abzulesen in der Tabelle oberhalb), um den Luftverbrauch für den jeweiligen Super Air Amplifier bei beliebigem Druck zu bestimmen.

Im obigen Beispiel hat das Modell 120021 mit einem Druck von 4,1 bar (60 PSIG) eine Gesamtluftaustrittsmenge von 3.398 l/min. Teilt man diese Luftaustrittsmenge durch sein Verstärkungsverhältnis von 18 ergibt sich ein Luftverbrauch von 189 l/min.

Luftströmungsfeld

Super Air Amplifier Luftströmungsfeld Modelle 120020-1200244

Modelle 120020-120024

Super Air Amplifier Luftströmungsfeld Modell 120028

Modell 120028

Luftstromverhalten

MODELL A B C D
120020 Zoll 1,25 2,20 4,10 6
mm 32 56 104 152
120021 Zoll 2 2,90 4,70 6,50
mm 51 74 119 165
120022 Zoll 2,75 3,55 5,15 6,75
mm 70 90 131 171
120024 Zoll 4,50 5,30 6,90 8,50
mm 114 135 175 216
Abmessungen Super Air Amplifier Modelle 120020-120024

Modell 120020-120024

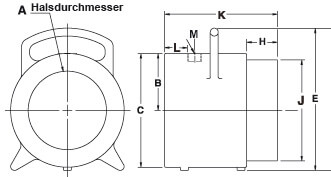

Abmessungen Super Air Amplifier Modelle 120028

Modell 120028

Super Air Amplifier Maße
MODELL A B C D E F G H J K L M
120020 in 0,45 0,75 0,98 1,77 2,28 0,20 0,18 0,53 0,73 2,50 0,59 1/8″ NPT
mm 11 19 25 45 58 5 5 13 19 64 15
120021 in 0,84 0,94 1,50 2,40 3,03 0,27 0,21 0,75 1,22 2,88 0,59 1/4″ NPT
mm 21 24 38 61 77 7 5 19 31 73 15
120022 in 1,64 1,69 2,95 3,58 4,14 0,27 0,25 0,75 2 3 0,62 3/8″ NPT
mm 42 43 75 91 105 7 6 19 51 76 16
120024 in 3,02 2,81 4,91 6,89 8,42 0,55 0,55 1,75 3,97 4,75 0,94 1/2″ NPT
mm 77 71 125 175 214 14 14 44 101 121 24
120028 in 6,0 4,50 9 11,25 2,44 8 8,94 2,38 3/4″ NPT
mm 157 114 229 286 62 203 227 60

BSP -Gewinde erhältlich – bitte wenden Sie sich an uns.

Super Air Amplifier Super Air Amplifier Shim Sets Hochtemperatur Air Amlifier
Beschreibung Modell # Modell # Modell #
3/4″ (19 mm) 120020 120320 beinhaltet 0,15 mm (0,006″) und 0,23 mm (0,009″) Edelstahl Shims
1″-1/4″ (32 mm) 120021 120321 beinhaltet 0,15 mm (0,006″) und 0,23 mm (0,009″) Edelstahl Shims 121021
2″ (51 mm) 120022 120322 beinhaltet 0,15 mm (0,006″) und 0,23 mm (0,009″) Edelstahl Shims
4″ (102 mm) 120024 120324 beinhaltet 0,15 mm (0,006″) und 0,23 mm (0,009″) Edelstahl Shims
8″ (203 mm) 120028 120328 beinhaltet 0,39 mm (0,015″) Edelstahl Shim
Modell Beschreibung
6850 Fassabdeckung (Drum Cover), Textil (0,1 µ), passend für 112- bzw. 205 Liter Fass bei Anwendung mit Luftstromverstärker
XXXX Filter und passende Wartungseinheiten finden Sie hier.
Elektronischer Strömungsschalter für Druckluft (EFC)EXAIR’s EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckluftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie diese abschaltet, wenn kein Objekt vorhanden ist. Nähere Informationen erhalten Sie gerne auf Anfrage. Besuchen Sie die EFC-Seite, um mehr Informationen zu erhalten.

FAQ’s

Wozu ist ein Luftstromverstärker gut?2022-04-19T11:09:47+02:00

Luftstromverstärker oder auch Venturidüsen sind eine einfache und kostengünstige Möglichkeit, um Gase (z.B. Luft oder Rauch) sowie leichte Materialien zu bewegen oder abzusaugen. Deshalb werden unsere Luftstromverstärker zur Entlüftung, Kühlung, Trocknung, Reinigung, Wärmeverteilung, Absaugung und Ventilation eingesetzt.

Sparsam im Druckluftverbrauch: Durch Ausnutzung des Coanda-Effekts wird wenig Druckluft benötigt, dafür aber sehr viel Umgebungsluft mitgerissen. Die Verstärkung des Luftvolumens beträgt je nach Modell bis zum 25-fachen der eingespeisten Druckluft! Das Ergebnis ist ein sehr großes Luftvolumen mit hoher Geschwindigkeit am Austritt der Düse.

Unsere Luftstromverstärker haben ein patentiertes Design mit einer speziellen Abstandsfolie (Shim), welche den Luftspalt optimal fixiert. Zur Vergrößerung des Luftspaltes ist ein Abstandsfolien-Set separat bei uns erhältlich. Durch die symmetrische Ausgangsluftströmung ist der Scherwind stark reduziert, sodass der entstehende Geräuschpegel üblicherweise um das Dreifache leiser ist als bei anderen Luftstromverstärkern.

Air Amplifier – wie unterscheiden sich unsere Venturidüsen?2022-04-19T11:46:33+02:00

Der Super Air Amplifier hat das höchste Verstärkungsverhältnis (bis zum 25-fachen der eingespeisten Druckluft!) und einen bis zu 40 % niedrigeren Luftverbrauch als der verstellbare Luftstromverstärker. Somit ist dieses Modell die effizienteste unserer Venturidüsen. Durch das patentierte Design kann der Luftaustrittsspalt durch eine Abstandsfolie variiert werden, um den Luftstrom zu steuern. Shims in verschiedenen Stärken sind auf Anfrage bei uns erhältlich. Eine einfache Befestigung des Super Air Amplifier ist durch die integrierten 2 Flansche gegeben (Ausnahme: Modell 120028, 8“)
Material: Aluminium (temperaturbeständig bis 135 °C)

Der regelbare Air Amplifier hat einen stufenlos einstellbaren Luftspalt- So können Sie den Luftverbrauch wie auch die Ausgangsströmung von einem „Hauch“ bis zu einem „Stoß“ regulieren.
Material: Aluminium (temperaturbeständig bis 135 °C) oder Edelstahl (temperaturbeständig bis 204 °C)

Auch Hochtemperatur-Ausführungen sind auf Anfrage bei uns erhältlich!

Kann man den Druck der Druckluft mit einem Luftstromverstärker erhöhen?2020-02-12T11:33:38+01:00

Nein, den Druck der Druckluft kann man mit einem Luftstromverstärker nicht erhöhen. Ein Luftstromverstärker erhöht das Volumen, nicht den Druck. Das heißt, es werden lediglich geringe Druckluftmengen benötigt, um ein hohes Luftvolumen am Ausgang zu erzeugen. Somit werden bei Vorgängen wie zum Beispiel Entlüftung, Abkühlung, Trocknung, Reinigung, Wärmeverteilung, Absaugen und Ventilation Kosten gespart.
