Cabinet Cooler® – NEMA 4 (IP66) Schaltschrankkühler

Schluss mit Ausfallzeiten der elektronischen Steuerung aufgrund von Hitze, Verschmutzungen und Feuchtigkeit im Innen- oder Außenbereich!

CE, meets or exceeds OSHA requirements, Conflict mineral-free
Schaltschrankkühler sind UL (US) Listed

Welche Vorteile bieten die EXAIR Schaltschrankkühler?

Das in den EXAIR Schaltschrankkühlern enthaltene Vortex Wirbelrohr besteht aus Edelstahl. Die Widerstandsfähigkeit von Edelstahl gegenüber Abnutzung, Korrosion und Oxidation gewährleistet eine lange Lebensdauer und einen wartungsfreien Betrieb.

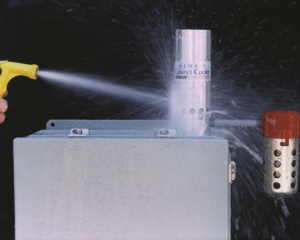

Die Schaltschrankkühler der Schutzklasse NEMA 4 (entspricht IP66) sind staubdicht, öldicht und spritzwassergeschützt. Sie sind für einen Betrieb sowohl in Innenräumen, wie auch im Freien geeignet. Das enthaltene Druckentlastungsventil schließt sich, wenn der Kühler nicht in Betrieb ist. Dadurch entsteht eine Abdichtung, die die Intaktheit einer Kapselung nach NEMA 4 beibehält, auch wenn der Kühler nicht läuft.

Das Formular für den Leitfaden zur Größenermittlung hilft Ihnen das richtige Schaltschrankkühler-Modell auszusuchen.

Hier Schaltschrankkühler berechnen – Auswahl des richtigen Modells bzw. Größe
Wir benötigen die technischen Bedingungen bei Ihnen vor Ort, um Ihnen den passenden Schaltschrankkühler anbieten zu können.

EXAIR Schaltschrankkühler sind mit oder ohne Thermostat erhältlich. Die Kühler im Dauerbetrieb (Modellreihe 4200 und 4700) sind empfohlen, wenn eine konstante Kühlung und ein konstanter Überdruck gewünscht sind. Ein thermostatisch geregeltes Modell spart Luft ein, weil die Kühler nur aktiviert werden, wenn die Temperatur im Inneren ein kritisches Level erreicht hat. Thermostat-Systeme sind dann sinnvoll, wenn die Wärmeentwicklung variabel und kein konstanter Überdruck notwendig ist.

Alle EXAIR Schaltschrankkühler-Systeme beinhalten einen 5 Micron Filter mit automatischem Kondensatablass für die Druckluftversorgung und ein Schlauchkit, damit die kalte Luft immer im Gehäuse zirkulieren kann.

Wie funktionieren Schaltschrankkühler?

Druckluft tritt in den mit einem Wirbelrohr betriebenen Cabinet Cooler ein und wird in zwei Ströme aufgeteilt, einen heißen und einen kalten. (Weitere Informationen über den Betrieb von Wirbelrohren finden Sie im Abschnitt „Wirbelrohre“.) Die heiße Luft aus dem Wirbelrohr wird gedämpft und tritt aus dem Auslass des Wirbelrohrs aus. Die kalte Luft wird über den Kaltluftverteilersatz in den Schaltschrank ausgestoßen. Die verdrängte warme Luft im Schrank steigt auf und wird durch den Luftauslass des Schranks mit einem leichten Überdruck in die Atmosphäre abgegeben. Auf diese Weise wird der Schaltschrank zugleich gekühlt und mit reiner, kühler Luft gespült. In die Schalttafel kann zu keinem Zeitpunkt Außenluft eindringen.

Hier klicken, um zum Leitfaden zur Größenermittlung zu gelangen. Schaltschrankkühlerformular
  • Programmierbare Steuerungen
  • Anlagenbedienschränke
  • Motorleitstände
  • Relaisschalttafeln
  • NC/CNC Systeme
  • Modulleitstände
  • CCTV-Kameras
  • Computergehäuse
  • Lasergehäuse
  • Elektronische Skalen
Cabinet Coolers are compact

Cabinet Cooler sind kompakt wie dieses Modell 4608 NEMA 4, das nur 127 mm Höhe misst.

  • Preisgünstig
  • Kompakt
  • Leise
  • Installation innerhalb von Minuten
  • Entsprechen NEMA 4 (IP66)
  • Stabilisierung der Gehäusetemperatur- und Feuchtigkeit
  • FCKW-frei
  • Keine beweglichen Teile – wartungsfrei
  • Montage über vorgestanzte Öffnungen
  • Keine Hitzeschäden
  • Keine Ventilatoren und Filter
  • Keine Produktionsverluste mehr
  • Keine Schaltungsabweichung
  • Keine Schmutzkontamination
  • Mit Strahlwasserschutz
Cabinet Cooler Illustration

Hitze kann Ihre Maschinen zum Stillstand bringen

Es passiert, wenn Sie es am wenigsten erwarten. Hohe Temperaturen können die Elektronik Ihrer Maschinensteuerung erhitzen, was möglicherweise zu falschen Messungen, Ausfällen oder verschmorten Leiterplatten führt. Eine Kühlung des Schaltschrankes beseitigt diese Probleme aber wie kann sie bewerkstelligt werden?

Hitze kann Ihre Maschinen zum Stillstand bringen. Es besteht eine hohe Schockgefahr, wenn die Schalttafeltür geöffnet wird und ein Ventilator heiße, schmutzige Fabrikluft auf die Elektronik bläst.

Es besteht eine hohe Schockgefahr, wenn die Schalttafeltür geöffnet wird und ein Ventilator heiße, schmutzige Fabrikluft auf die Elektronik bläst.

Wärmetauscher und Wärmerohre

Diese Methoden haben bei Sommerhitze deutliche Grenzen. In vielen Fällen liegt die Temperatur in der heißen Fabrik an einem Sommertag nahe derjenigen innerhalb des Gehäuses. Der Temperaturunterschied reicht für einen effektiven Wärmeaustausch nicht aus.

Wärmetauscher und Wärmerohre

Klimaanlagen mit Kühlmitteleinheit

Diese Kühler sind teuer, benötigen fast einen Tag zur Installation und sind störanfällig, wenn Staub und Schmutz die Filter verstopfen. Vibrationen von Maschinen tragen zum Ausfall von Komponenten.

Klimaanlagen mit Kühlmitteleinheit

EXAIR Schaltschrankkühler

Die druckluftbetriebenen Schaltschrankkühler sind sehr kompakt und in nur wenigen Minuten installiert. Hierzu wird der Cabinet Cooler am Gehäuse durch ein gebohrtes Loch oder eine vorgestanzte Ausbrechöffnung montiert. Beim Einsatz eines Thermostats wird Druckluft nur bei Aktivierung des Schaltschrankkühlers verbraucht, sobald die Innentemperatur ein kritisches Level erreicht hat.

druckluftbetriebenen Schaltschrankkühler
BSP-Gewinde erhältlich – bitte wenden Sie sich an uns.

NEMA 4 IP66 (spritzwassergeschützt)
Modell (HT=Hochtemperatur ab 52°C – 93°C)Verbrauch l/min.Kühlleistung WattLeistung Btu/hr.Leistung Kcal/hDruckluft-AnschlussGeräuschpegel dBAMaße mmBohrung im Schrank
46082271625501391/8″ NPT67131 x 3033 mm
4615 / HT461542529310002521/4″ NPT73203 x 3449 mm
4625/ HT462570849717004281/4″ NPT80203 x 3449 mm
4630 / HT463085058620005041/4″ NPT80203 x 3449 mm
4640 / HT4640113382128007061/4″ NPT82203 x 3449 mm
Ausgehend von 6,9 bar Eingangsdruck
Modelle (außer 4608) enthalten einen Schalldämpfer, gerade Schlauchtülle, Kniestück Messing 1/4″ BSP
Temperaturregelung: Nein
Zum Vergrößern Bild bitte anklicken.

Modell NEMA 4/4X klein = Modell 4608 + 4608SS

Modell NEMA 4/4X klein = Modell 4608 + 4608SS

Modell NEMA 4/4X groß (außer Modell 4608 + 4608SS)

Modell NEMA 4/4X groß (außer Modell 4608 + 4608SS)
Klicken sie hier für weiterführende Informationen zum angebotenen Zubehör.

Elektronische Temperaturregelung

Die ETC (Electronic Temperature Control, Elektronische Temperaturregelung) von EXAIR unterstützt eine genaue Temperaturregelung für Ihren Schrank. Die Temperatur wird mit einer Genauigkeit von ± 0,56 °C (1 °F) der Einstellung gehalten. Die digitale Anzeige zeigt die Innentemperatur des Schaltschranks an und aktiviert das Magnetventil (enthalten) nur dann, wenn die Temperatureinstellung überschritten wird. Das aus ABS/PC-Kunststoff bestehende Gehäuse der ETC ist für Umgebungen entsprechend NEMA 4 (IP66) geeignet. (Cabinet Cooler nicht enthalten.)

ETC
ModellBeschreibungDurchfluss
9239ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/4″ NPT1133 l/min
9259ETC – Elektronische Temperatursteuerung, 240V, 50/60Hz, 1/2″ NPT2264 l/min

Seitliches Befestigungsset für Schaltschrankkühler

Das seitliche Befestigungsset für Schaltschrankkühler von EXAIR bietet eine komfortable Befestigung am Seitenteil eines Gehäuses oder Schaltschrankes (NEMA 4 Schaltschrankühler müssen vertikal befestigt werden.) Die seitlichen Befestigungssets entsprechen der NEMA-Anforderung für kleine und große Schaltschranke in NEMA 4. Sie werden mittels einer standardmäßig vorgestanzten Ausbrechöffnung (1″-1/2″ NPS) befestigt. Die seitlichen Befestigungssets für NEMA4 Kühler sind aus Edelstahl, Typ 303.
Die seitlichen Befestigungssets sind bei kleinen oder großen Schaltschränken mit Schaltschrankkühlern einsetzbar, die eine Kühlkapazität von bis zu 820 W (706 kcal/h bzw. 2800 Btu/hr.) bieten.

Side Mount Cabinet Cooler

Seitliche Anbringung eines Schaltschrankkühlers mit Hilfe des seitlichen Befestigungsset

Seitliches Befestigungsset für Schaltschrankkühler
ModellBeschreibung
4906Seitliches Befestigungsset für NEMA 4 Schaltschrankkühler bis zu einer Kühlleistung von 160 W (139 Kcal/h bzw. 550 Btu/hr.)
4907Seitliches Befestigungsset für NEMA 4 Schaltschrankkühler mit einer Kühlleistung von 190 W (165 Kcal/h bzw. 650 Btu/hr.) und höher

Weiteres Zubehör

ModellBeschreibung
490690° Schaltschrankkühler-Seitenbefestigungsset, NEMA 4, klein
490790° Schaltschrankkühler-Seitenbefestigungsset, NEMA 4, groß
4908Kupplungs-Set für 2 Schaltschrankkühler (Hardware für Dualen Schaltschrankkühler)
4902Kaltenden-Schalldämpfer
4904Schlauchkit gross (für alle Cabinet Cooler, außer 550 Btu/h Leistung = kleinste Größe) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
4905Schlauchkit klein (nur für den kleinsten Cabinet Cooler mit 550 Btu/h Leistung) bestehend aus: 1 m Luftschlauch, 3 Halteösen, 1 Winkelschlauchtülle
9017Thermostat
ZI-EP40243/2 Magnetventil 24 V GS mit Temperaturregelung, 1/4″, Durchfluss 1300 l/min
ZI-EP4220_G1/43/2 Magnetventil 220…240 V mit Thermostatregelung, 1/4″, Durchfluss 1300 l/min bei 2-8 bar
ZI-EP4220_G3/83/2 Magnetventil 220 V mit Thermostatregelung, 3/8″, Durchfluss 2600 l/min bei 2-8 bar
ZI-EP4220_G1/23/2 Magnetventil 220 V mit Thermostatregelung, 1/2″, Durchfluss 4200 l/min bei 2-8 bar
xxxxWartungseinheiten auf Anfrage bei uns erhältlich

Schaltschrankkühler mit Druckluft (Cabinet Cooler® Systeme)

Schaltschrankkühler – Modelle, Wirbelrohrprinzip und Montage

Schaltschrankkühler – englisches Produktvideo

EXAIR Cabinet Coolers (Schaltschrankkühler) kühlen und reinigen elektronische Schaltschränke auf kostengünstige und verlässliche Weise. EXAIR Cabinet Coolers enthalten ein Wirbelrohr zur Erzeugung kalter Luft aus Druckluft – ohne bewegliche Teile. Der kompakte Cabinet Cooler kann innerhalb weniger Minuten in eine Standard-Kabelöffnung montiert werden. NEMA 12, 4 und 4X Cabinet Coolers, welche der NEMA-Bemessung des Gehäuses entsprechen, sind in vielen Kühlleistungsstärken für große und kleine Schaltschränke erhältlich.
