Standard Air Knife™ – Hochdruckluftvorhänge für das Abblasen von Papierrollen, Blechen und Werkstücken

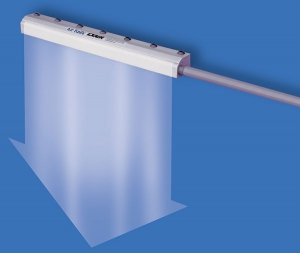

Standard Air Knife

Was ist das Standard Air Knife?

Hierbei handelt es sich um eine leise, energieeffiziente Art der Reinigung, Trocknung oder Kühlung von Werkstücken, Papierrollen und Förderern mittels eines Druckluft Vorhangs. Beim Standard Air Knife wird der Coanda-Effekt (Wandanhaftung einer Flüssigkeit bei hoher Geschwindigkeit) genutzt, um Luftbewegung in dessen Umgebung zu erzeugen. Unter Einsatz einer geringen Druckluftmenge als Energiequelle zieht das Standard Air Knife große Mengen Umgebungsluft ein, so dass ein Luftvorhang mit starker Strömung und hoher Geschwindigkeit für Abblasvorgänge entsteht.

Sondermodelle erhältlich. Bitte wenden Sie sich an uns.

Warum das Standard Air Knife?

Mit dem Standard Air Knife wird ein Verstärkungsverhältnis (Luftmitführung zu Druckluft) von 30:1 erreicht – im Vergleich zu 3:1 bei mit Bohrlöchern oder Schlitzen versehenen Rohren. Eine Luftersparnis von 40% bis 90% ist möglich, wenn diese Abblasgeräte aus „Eigenherstellung“ ersetzt werden. Dies zahlt sich üblicherweise bereits nach Wochen, nicht erst nach Monaten oder Jahren aus. Durch das Standard Air Knife wird der „Scherwind“ drastisch vermindert, indem die mitgeführte Luft stufenweise der ausgestoßenen Druckluft beigemischt wird. Der Geräuschpegel wird beim Standard Air Knife System üblicherweise halbiert. Das Ergebnis besteht aus einem Luftvorhang mit hoher Geschwindigkeit und großem Volumen bei gleichzeitiger Verminderung des Geräuschpegels und Druckluft-Verbrauchs. Im Kontrast zu den Air Knives bieten z.B. mit Bohrlöchern versehene Rohre oder offene Düsen eine geringe Luftstromverstärkung. Durch das Ausscheren der ausströmenden Druckluft in die Umgebung entsteht zudem ein inakzeptabel hoher Geräuschpegel.

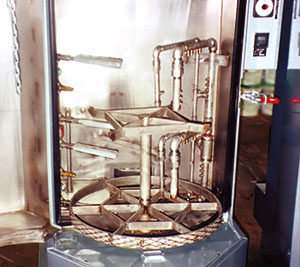

Air Knives sorgen für Trocknung der Teile nach der Waschanlage

In dieser Werkstückwaschanlage erfolgt der Trocknungszyklus durch 3 Standard Air Knives Modell 2012 (305 mm).

Standard-Air-Knife

Wie funktioniert das Standard Air Knife?

Standard Air Knife Funktion

Druckluft fließt durch einen Einlass (1) in eine Mischkammer. Sie wird dann durch eine dünne Düse (2) gepresst, die sich über die Länge des Standard Air Knife erstreckt. Dieser primäre Luftstrom bewegt sich auf dem Coanda-Profil (3), das ihn um 90° umlenkt und hinunter zur Gerätefront leitet. Der Primärstrom beginnt sofort, Umgebungsluft (4) mitzureißen. Das führt zu einem Verstärkungsverhältnis von 30:1 in 152 mm (6″) Entfernung.

  • Werkstücktrocknung nach dem Waschen
  • Blechreinigung in Bandstahlwerken
  • Reinigung von Förderern
  • Kühlen von Werkstücken oder Komponenten
  • Papierrollentrocknung oder –reinigung
  • Ökologische Trennung
  • Beutelöffnungs- und Füllvorgänge
  • Abblasen vor dem Anstrich
  • Abfallbeseitigung bei Umrüstvorgängen

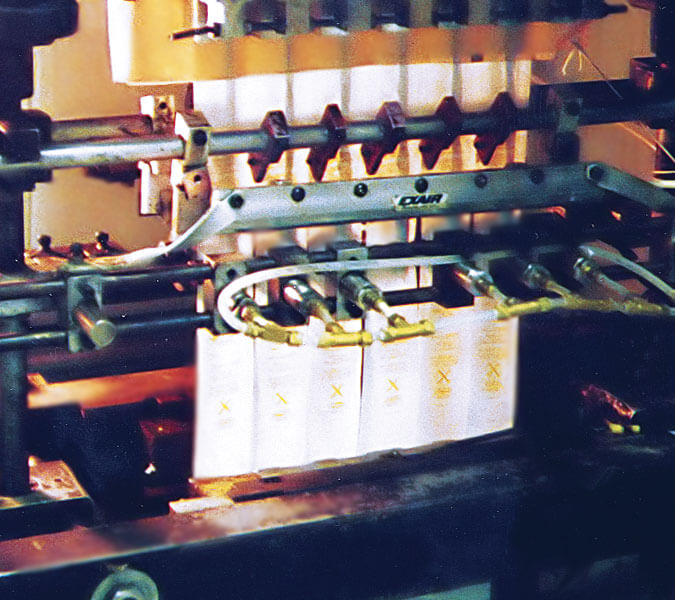

Air Knives Open Mustard Packets

Mit einem Standard Air Knife Modell 2012 (305 mm) werden Senftüten vor dem Befüllen geöffnet.

  • Verminderter Luftverbrauch
  • 30:1 Luftverstärkung
  • Aluminium oder Edelstahl
  • Variabel in Kraft und Strömung
  • Längen bis 1219 mm erhältlich
  • Keine beweglichen Teile
  • Kompakt, robust, einfache Installation

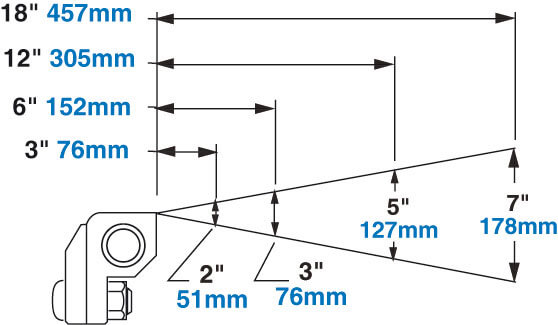

Luftströmungsfeld

Standard Air Knife Luftströmungsfeld Leistung
Leistung
Leistung mit einem .002″ (0,05 mm) dicken installierten Shim (Abstandsfolie).

Eingangsdruckluft Luftverbrauch pro 25 mm (Inch) Geschwindigkeit bei 6″ (152 mm) vom Luftmesser weg Geräuschpegel bei 3′ (914 mm) Kraft pro 25 mm bei 6″ (152 mm) Abstand vom Luftmesser weg
PSIG BAR l/min M/S dBA Gramm
20 1,4 37 20,3 65 13
40 2,8 57 29,5 74 31
60 4,1 76 43,2 80 57
80 5,5 96 55,9 83 77
100 6,9 116 66,0 86 94
Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
Getestet mit einem 12″ (305 mm) Standard Air Knife.
Anmerkung: Bei Längen über 36″ kann die Leistung des Standard Air Knife schwanken.

Aluminium Standard Air Knife

Sonderlängen verfügbar – bitte wenden Sie sich an uns.

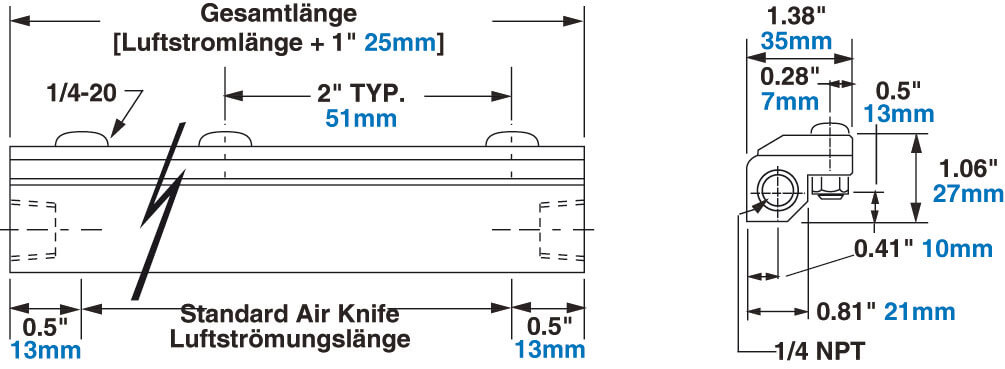

Aluminium Standard Air Knife Abmessungen
Edelstahl Standard Air Knife

Sonderlängen verfügbar – bitte wenden Sie sich an uns.

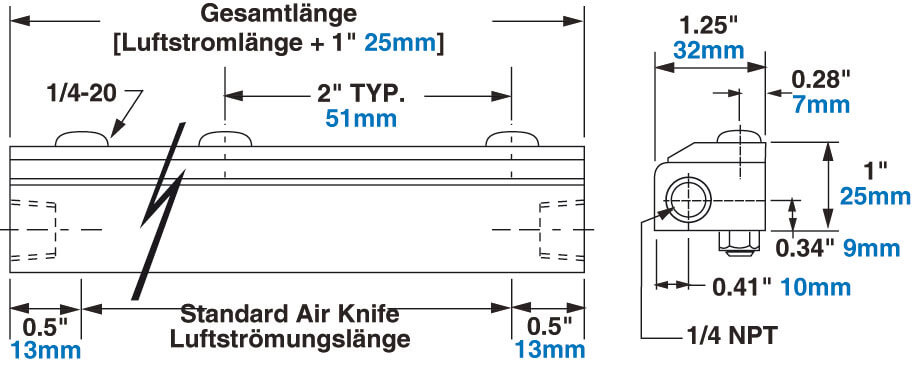

Edelstahl Standard Air Knife Abmessungen
Die Standard Air Knives sind in den folgenden Materialien erhältich:

Material Temperaturbeständig bis
Aluminium 82° C
Edelstahl, Typ 303 (= WNr. 1.4305) 427° C
Wir können Ihnen auf Wunsch auch gerne Konstruktionszeichnungen in folgenden Formaten zur Verfügung stellen:

* 2D-Modelle (pdf/jpg)
* 3D-Modelle (stp/iges/sat/dwg)

Bitte nehmen Sie hierzu Kontakt mit uns auf.

BSP -Gewinde erhältlich – bitte wenden Sie sich an uns.

Standard Air Knife
Standard Air Knife Länge Aluminium Modell Edelstahl Modell
3″ (76 mm) BP2003 BP2003SS
6″ (152 mm) BP2006 BP2006SS
9″ (229 mm) BP2009 BP2009SS
12″ (305mm) BP2012 BP2012SS
18″ (457 mm) BP2018 BP2018SS
24″ (610 mm) BP2024 BP2024SS
30″ (762 mm) BP2030 BP2030SS
36″ (914 mm) BP2036 BP2036SS
42″ (1067 mm) BP2042 BP2042SS
48″ (1219 mm) BP2048 BP2048SS
Standard Air Knife Shim Sets
Modell Aluminium Modell Edelstahl Modell
3″ (76 mm) BP2303 BP2303SS
6″ (152 mm) BP2306 BP2306SS
9″ (229 mm) BP2309 BP2309SS
12″ (305 mm) BP2312 BP2312SS
18″ (457 mm) BP2318 BP2318SS
24″ (610 mm) BP2324 BP2324SS
30″ (762 mm) BP2330 BP2330SS
36″ (914 mm) BP2336 BP2336SS
42″ (1067 mm) BP2342 BP2342SS
48″ (1219 mm) BP2348 BP2348SS

Abstandsfolien-Sets

Die Druckluft entweicht durch einen Spalt, der dadurch entsteht, dass eine Abstandsfolie zwischen Ober- und Unterseite des Standard Air Knife eingelegt wird. Kraft und Durchfluss durch das Standard
Air Knife können einfach erhöht werden, in dem zusätzliche Abstandsfolien eingelegt werden, um den Spalt weiter zu öffnen. Abstandsfolien-Sets für Aluminium Standard Air Knives enthalten je eine Plastikfolie in der Stärke 0,03 mm (.001″), 0,08 mm (.003″) und 0,10 mm (.004″). Sets für Edelstahl Standard Air Knives sind mit 3 Edelstahlfolien in der Stärke 0,05 mm (.002″) ausgestattet.

Zubehör
Modell Beschreibung
9076 Druckluftversorgungs-Set für Standard Air Knives 24″ – 42″ Größe
-bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer
9077 Druckluftversorgungs-Set für Standard Air Knives 48″ – 54″ Größe
-bestehend aus passendem Flex-Schlauch 1/2″ in Nitril/PVC, Messing Fittings und Manometer
9060 Halterung/Stativ Verbindungssystem komplett mit Stäben und Schwenkklemme in Edelstahl 303/304
900517 Montage-Kit Universal in Edelstahl 303/304
-bestehend aus Montagewinkel (900503) und Schrauben, Muttern, Scheiben
9055 EFC (40 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 40 SCFM-Magnetventil, 1/4 NPT
9056 EFC (100 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 100 SCFM-Magnetventil, 1/2 NPT
9057 EFC (200 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 200 SCFM-Magnetventil, 3/4 NPT
9064 EFC (350 SCFM) – mit Zeitgebereinheit, fotoelektrischem Sensor, 350 SCFM-Magnetventil, 1 NPT
Elektronischer Strömungsschalter für Druckluft (EFC)EXAIR’s EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckluftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie diese abschaltet, wenn kein Objekt vorhanden ist. Nähere Informationen erhalten Sie gerne auf Anfrage. Besuchen Sie die EFC-Seite, um mehr Informationen zu erhalten.

FAQ’s

Wie temperaturbeständig sind die Luftvorhänge?2022-04-19T12:25:02+02:00
  • Luftvorhang aus Aluminium mit Plastik-Shim bis 82 °C
  • Luftvorhang aus Aluminium mit Edelstahl-Shim bis 205 °C (Sonderanfertigung)
  • Luftvorhang aus Edelstahl mit Edelstahl-Shim bis 427 °C*
  • Luftvorhang aus PVDF mit PVDF-Shim bis 135 °C

*Temperaturen, die 427 °C überschreiten, können interkristalline Korrosion verursachen, die den Luftspalt verstopfen.

Warum ist der Luftstrom beim Air Knife (Luftvorhang) nicht gleichmäßig/laminar?2022-04-19T12:33:25+02:00

Unsere Luftmesser (Air Knives) sind so konzipiert, dass sie von Beginn an einen gleichmäßigen/laminaren Luftstrom liefern. Sollte dies nicht der Fall sein, gibt es möglicherweise Verschmutzungen im Inneren des Air Knives. Bitte öffnen und reinigen Sie das Air Knife gemäß der Gebrauchsanleitung.

Bei Längen über 18“ muss das Luftmesser über mehrere Drucklufteingänge (je nach Länge bis zu 6 Eingänge) gespeist werden, um einen gleichmäßigen Luftstrom zu gewährleisten. Beim PVDF-Air Knife kann es materialbedingt ebenfalls zu Veränderungen der Homogenität der Luftströmung kommen. Eine Anleitung zur Wiederherstellung eines gleichmäßigen Luftstroms finden Sie hier.

Reicht nicht ein Bohrloch aus? Warum sollte ich Luftvorhänge verwenden?2022-04-19T12:34:54+02:00

Wussten Sie, dass ein einziges 3 mm Bohrloch so viel Druckluft verbraucht, wie ein Luftmesser der Ausführung Super Air Knife in der Länge 152 mm (6“)? Zudem weist ein Luftmesser einen geringen Lärmpegel (unter 70 dBA beim freien Abblasen) und kein totes Ende (Arbeitssicherheit) auf. Die Amortisation beim Ersetzen der Bohrlöcher durch optimierte Abblasdüsen beträgt weniger als 6 Monate.

Können die Druckluftprodukte mit Wasser betrieben werden?2022-04-19T12:40:03+02:00

Um zu beantworten, ob unsere Druckluftprodukte mit Wasser betrieben werden können, müssen wir den genauen Anwendungsfall betrachten. Beispielsweise kann das Super Air Knife Luftmesser ggf. auch mit Wasser betrieben werden, um ein Werkstück zu kühlen oder lose Rückstände wegzuspülen. Es zeigt sich, dass der Wasserstrahl anfangs gleichmäßig und vom Luftvorhang weiter entfernt aufwirbelnd ausströmt. Somit ist ein Einsatz mit Wasser möglich.
Wenn Sie hingegen eine 360 ° Benetzung mit Wasser benötigen, empfiehlt sich unsere Ringdüse Super Air Wipe. Der Eingangsdruck liegt bei bis zu 2 bar.

Natürlich führen wir auch klassische Zerstäuberdüsen in diversen Ausführungen in unserem Sortiment. Diese können Sie zum Kühlen, Waschen, Benetzen, Befeuchten, Schmieren und ähnlichem verwenden.
Wir beraten Sie gern für die richtige Produktauswahl.
