Full-Flow Air Knife™ – Diese preisgünstige Alternative bietet einen Luftvorhang zum Abblasen, Reinigen, Trocknen und Kühlen.

Full-Flow Air Knife
Conflict Mineral-Free
Produkt im Shop
Full-Flow-Air-Knife-Luftmesser_400x400

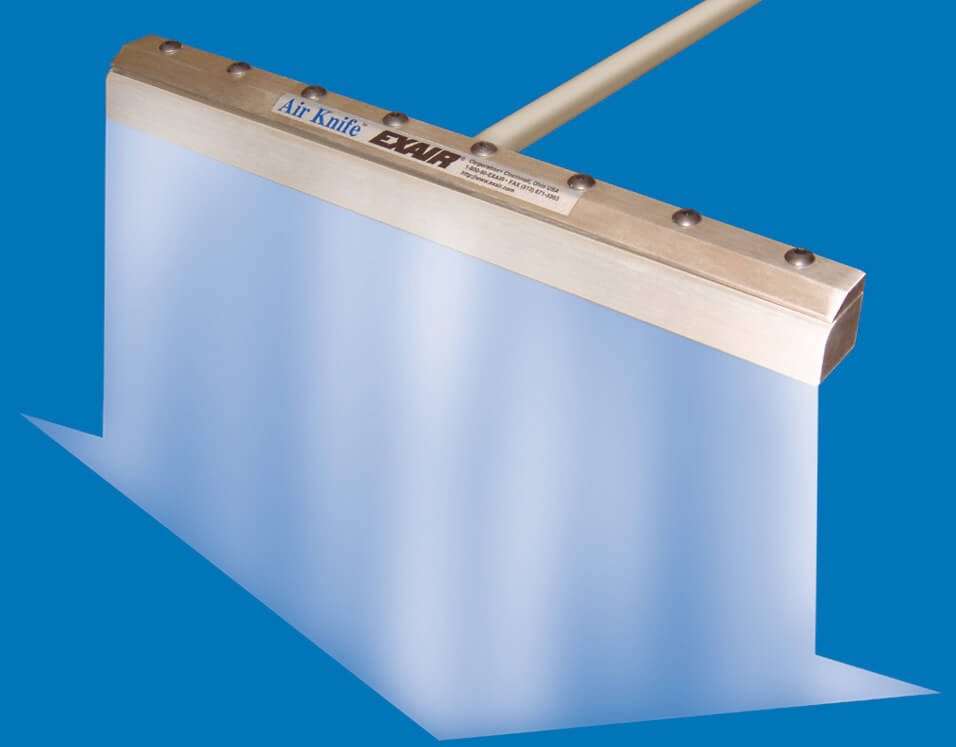

Was ist das Full-Flow Air Knife?

Das Full-Flow Air Knife stellt eine effektive Art der Reinigung, Trocknung oder Kühlung von Werkstücken, Papierrollen oder Förderern dar. Dabei wird der Coanda-Effekt ausgenutzt, um große Mengen Umgebungsluft einzuziehen, so dass ein Luftvorhang von starker Strömung und hoher Geschwindigkeit entsteht. Der „Full-Flow“ Luftschwert bietet einen laminaren Luftstrom über die gesamte Länge. Ein 12″ Full-Flow Air Knife misst 305 mm. Die Druckluftzuführung(en) befinden sich am hinteren Ende. Zu einem geringen Aufpreis sind auch Zuführungen für jede Seite erhältlich, diese empfehlen sich jedoch nicht, wenn ein einheitlicher Luftstrom benötigt wird.

Sondermodelle erhältlich. Bitte wenden Sie sich an uns.

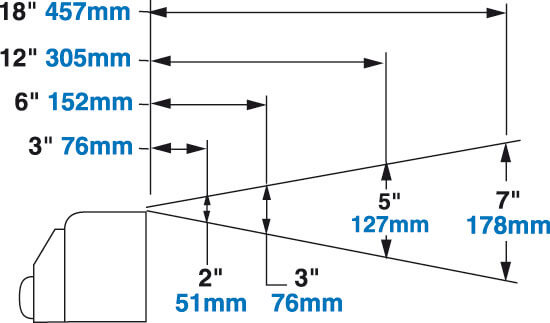

Luftströmungsfeld

Full-Flow Air Knife Performance
Leistung
Leistung mit einem .002″ (0,05 mm) dicken installierten Shim (Abstandsfolie)

Eingangsdruck Luftverbrauch pro 25 mm (Inch) Geschwindigkeit bei 6″ (152 mm) Abstand zum Luftmesser Geräuschpegel bei 3´ (914 mm) seitlicher Entfernung Kraft pro 25 mm bei 6″ (152 mm) Abstand vom Air Knife
PSIG bar l/min m/s dB(A) Gramm
20 1,4 31 15,2 64 11
40 2,8 51 25,4 72 28
60 4,1 68 38,1 76 45
80 5,5 88 50,8 80 65
100 6,9 108 61,0 83 82
Alle Angaben in l/min. sind als Standard/Norm-Liter pro Min. zu verstehen.
Getestet mit einem 12″ (305 mm) Full-Flow Air Knife
Anmerkung: Bei Längen über 36″ kann die Leistung des Full-Flow Air Knife schwanken.

Aluminium Full-Flow Air Knife

Sonderlängen verfügbar – bitte wenden Sie sich an uns.

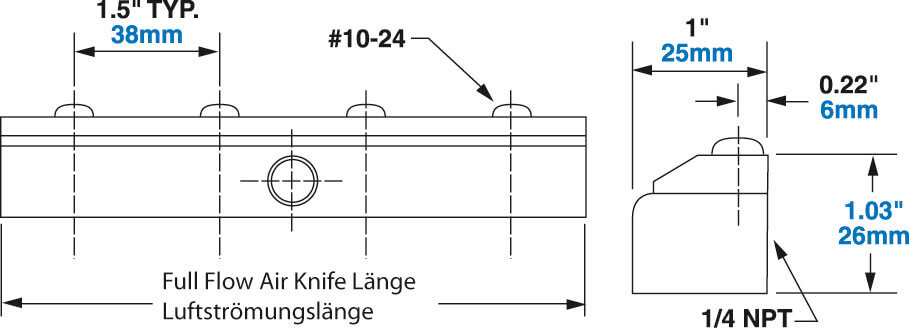

Aluminium Full-Flow Air Knife Abmessungen
Edelstahl Full-Flow Air Knife

Sonderlängen verfügbar – bitte wenden Sie sich an uns.

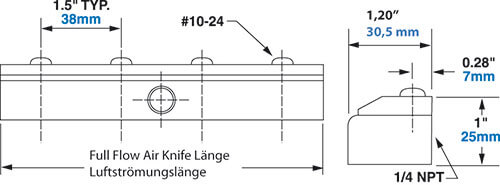

Edelstahl Full-Flow Air Knife Abmessungen
Die Full Flow Air Knives sind in den folgenden Materialen erhältich:

Material Temperaturbeständig bis
Aluminium 82° C
Edelstahl, Typ 303 (= WNr. 1.4305) 427° C
Wir können Ihnen auf Wunsch auch gerne Konstruktionszeichnungen in folgenden Formaten zur Verfügung stellen:

* 2D-Modelle (pdf/jpg)
* 3D-Modelle (stp/iges/sat/dwg)

Bitte nehmen Sie hierzu Kontakt mit uns auf.

BSP -Gewinde erhältlich – bitte wenden Sie sich an uns.

Full-Flow Air Knife
Full-Flow Air Knife Länge Aluminium Modell Edelstahl Modell
3″ (76 mm) BP2603 BP2603SS
6″ (152 mm) BP2606 BP2606SS
9″ (229 mm) BP2609 BP2609SS
12″ (305 mm) BP2612 BP2612SS
18″ (457 mm) BP2618 BP2618SS
24″ (610 mm) BP2624 BP2624SS
30″ (762 mm) BP2630 BP2630SS
36″ (914 mm) BP2636 BP2636SS

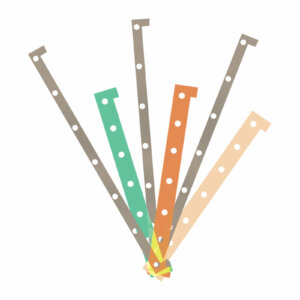

Abstandsfolien-Sets

Ein Full-Flow Air Knife hat eine Spaltöffnung von 0,05 mm (.002″). Der Spalt entsteht dadurch, dass eine Abstandsfolie zwischen Ober- und Unterseite des Full-Flow Air Knife’s eingelegt wird. Kraft und Durchfluss durch das Full-Flow Air Knife können einfach erhöht werden, in dem zusätzliche Abstandsfolien eingelegt werden, um den Spalt weiter zu öffnen.

Abstandsfolien-Sets für Aluminium Full-Flow Air Knives enthalten je eine Plastikfolie in der Stärke 0,03 mm (.001″) (Farbe: orange), 0,08 mm (.003″) (Farbe: grün) und 0,10 mm (.004″) (Farbe: ocker). Sets für Edelstahl Full-Flow Air Knives sind mit 3 Edelstahlfolien in der Stärke 0,05mm (.002″) ausgestattet.

Full-Flow Air Knife Shim Sets (Abstandsfolien)
Full-Flow Air Knife Shim Sets Länge Aluminium Modell Edelstahl Modell
3″ (76 mm) 2903 2903SS
6″ (152 mm) 2906 2906SS
9″ (229 mm) 2909 2909SS
12″ (305 mm) 2912 2912SS
18″ (457 mm) 2918 2918SS
24″ (610 mm) 2924 2924SS
30″ (762 mm) 2930 2930SS
36″ (914 mm) 2936 2936SS
Weiteres Zubehör
Modell Beschreibung
9001 Druckluftfilter mit automatischem Kondensatablass,
3/8 NPT, 65 SCFM (1841 l/min)
9032 Druckluftfilter mit automatischem Kondensatablass,
1/2 NPT, 90 SCFM (2547 l/min)
9002 Druckluftfilter mit automatischem Kondensatablass,
3/4 NPT, 220 SCFM (6230 l/min)
9005 Entöler, 3/8 NPT, 15-37 SCFM (425-1048 l/min)
9006 Entöler, 3/4 NPT, 50-150 SCFM (1415-4248 l/min)
9008 Druckregler mit Manometer, 1/4 NPT, 50 SCFM (1416 l/min)
9033 Druckregler mit Manometer, 1/2 NPT, 100 SCFM (2830 l/min)
9009 Druckregler mit Manometer, 3/4 NPT, 220 SCFM (6230 l/min)
9020 Kleines Magnetventil, 120V, 50/60Hz, 1/4 NPT, 40 SCFM (1133 l/min)
9021 Kleines Magnetventil, 200-240V, 50/60Hz, 1/4 NPT, 40 SCFM (1133 l/min)
9034 Mittleres Magnetventil, 120V, 1/2 NPT, 100 SCFM (2832 l/min)
9035 Mittleres Magnetventil, 240V, 50/60Hz, 1/2 NPT, 100 SCFM (2832 l/min)
9036 Großes Magnetventil, 120V, 3/4 NPT, 200 SCFM (5664 l/min)
9037 Großes Magnetventil, 240V, 50/60Hz, 3/4 NPT, 200 SCFM (5664 l/min)
9065 Großes Magnetventil, 24VDC, 1 NPT, 350 SCFM (9911 l/min)
9060 Universelles Air Knife Befestigungssystem

» Montage – Universelles Air Knife Befestigungssystem (PDF)
» Standard und Full-Flow Air Knife (PDF)
» Air Knife Abstandsfolien-Sets (PDF)
» Universal Airknife-Verbindungsset für Rohrleitungen – Modell 9076 (PDF)
» Universal Airknife-Verbindungsset für Rohrleitungen – Modell 9077 (PDF)
» Universal Airknife-Verbindungsset für Rohrleitungen – Modell 9078 (PDF)
» Universal Airknife-Verbindungsset für Rohrleitungen – Modell 9079 (PDF)
» Edelstahl Universal Airknife-Verbindungsset für Längen 24″ – 42″ (PDF)
» Edelstahl Universal Airknife-Verbindungsset für Längen 48″ – 108″ (PDF)

» Fallbeispiel Nr. 149 Herstellung und Verpackung von Fahrzeugbatterien (PDF)

Abblasen und Abtransportieren von Eisenspänen beim Reprofilieren von Gleisen

Elektronischer Strömungsschalter für Druckluft (EFC)
EXAIR’s EFC ist ein elektronischer Strömungsschalter, der den Druckluftverbrauch und damit drastisch Kosten senkt, sobald kein Bauteil abzublasen ist. Dies minimiert den Druckluftverbrauch bei Abblas-, Trocknungs-, Kühlungs-, Förder- und Antistatikanwendungen. Der EFC kombiniert einen fotoelektronischen Sensor mit einer Zeitsteuerung, die die Druckluftnutzung begrenzt, indem sie diese abschaltet, wenn kein Objekt vorhanden ist. Hier geht es zum EFC Strömungsschalter.

FAQ’s

• Exair Luftvorhang aus Aluminium mit Plastik-Shim bis 82 °C
• Exair Luftvorhang aus Aluminium mit Edelstahl-Shim bis 205 °C (Sonderanfertigung)
• Exair Luftvorhang aus Edelstahl mit Edelstahl-Shim bis 427 °C*
• Exair Luftvorhang aus PVDF mit PVDF-Shim bis 135 °C

*Temperaturen, die 427 °C überschreiten, können interkristalline Korrosion verursachen, die ggf. den Luftspalt verstopfen.

Unsere Luftmesser (Air Knives) sind so konzipiert, dass sie von Beginn an einen gleichmäßigen Luftstrom liefern. Sollte dies nicht der Fall sein, gibt es möglicherweise Schmutz im Inneren des Luftmessers. Bitte öffnen und reinigen Sie dieses gemäß der Gebrauchsanleitung.

Bei Längen über 18“ muss der Luftvorhang über mehrere Drucklufteingänge (je nach Länge bis zu 6 Eingänge) gespeist werden, um einen laminaren Luftstrom zu gewährleisten. Beim PVDF-Air Knife kann es materialbedingt ebenfalls zu Veränderungen der Homogenität der Luftströmung kommen. Eine Anleitung zur Wiederherstellung eines gleichmäßigen Luftstroms finden Sie hier.

Wussten Sie, dass schon ein einziges 3 mm Bohrloch so viel Druckluft verbraucht, wie ein Super Air Knife Luftvorhang in der Länge 152 mm (6“)? Zudem weist ein Luftmesser einen geringen Lärmpegel (beträgt unter 70 dBA beim freien Abblasen) und kein totes Ende (Arbeitssicherheit) auf. Die Amortisation beim Ersetzen der Bohrlöcher durch optimierte Abblasdüsen beträgt weniger als 6 Monate.

Um zu beantworten, ob unsere Druckluftprodukte mit Wasser betrieben werden können, müssen wir den genauen Anwendungsfall betrachten. Air Knives und Ringdüsen sollten jedoch grundsätzlich mit filtrierter Druckluft betrieben werden – also ohne Wasser, Öl oder Partikel. In unserem Sortiment finden Sie aber spezielle Wasser- und Flüssigkeitsdüsen sowie eine große Vielfalt an klassischen Zerstäuberdüsen. Diese können Sie zum Kühlen, Waschen, Benetzen, Befeuchten, Schmieren und ähnlichem verwenden.

Wir beraten Sie gerne persönlich und Ihrer eigenen Anwendung entsprechend!
